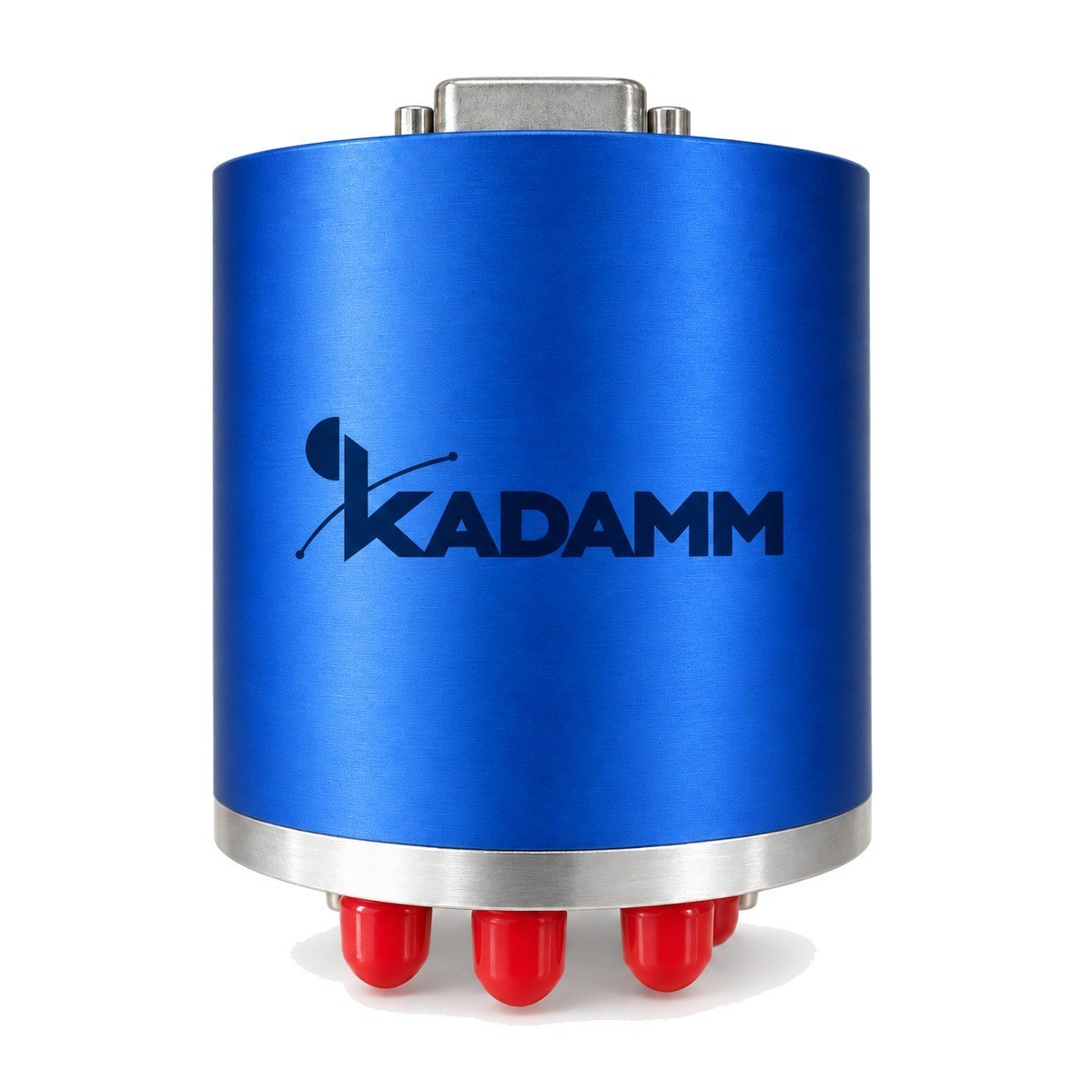

Коаксиальные переключатели электромеханические, SP7T~SP8T KADAMM ПЭ-SP7T/SP8T

Серия KADAMM ПЭ-SP7T/SP8T — 4 модели в диапазоне до 40 ГГц, соединители 2,92 мм, N, SMA. Модели различаются: частоты, мощность, потери, напряжение, тип привода.

В серии KADAMM ПЭ-SP7T/SP8T — 4 модели. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.

Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.

Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

По таблице исполнений KADAMM ПЭ-SP7T/SP8T: допустимая мощность 80 Вт. Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

SP7T–SP8T — один вход, семь или восемь выходов. Серия рассчитана на коммутацию одного тракта на семь или восемь направлений. Её ставят, когда SP6T уже не хватает, а каскад из нескольких малых переключателей нежелателен: каждый дополнительный каскад добавляет вносимые потери, соединители и точки отказа. Корпус с большим числом выходов крупнее, а линии от общего соединителя к выходам длиннее, поэтому потери и КСВН у восьмипозиционных моделей при той же частоте обычно чуть выше, чем у SPDT. Нормы приведены по участкам диапазона — сравнивайте их на верхней рабочей частоте. В серии есть исполнения под N для нижней части диапазона и под SMA и 2,92 мм для более высоких частот. Одна из моделей нормирует допустимую мощность по участкам диапазона — это полезно для передающих трактов. Есть модели с фиксацией и согласованной нагрузкой на невыбранных выходах. Типичное применение — автоматизированный стенд, где один анализатор поочерёдно опрашивает восемь каналов многоканального изделия, и антенные коммутаторы систем пеленгации и мониторинга. Модели с фиксацией в этой серии одновременно имеют нормально разомкнутое состояние: переключатель держит выбранную позицию без питания и при этом допускает отключение всех выходов. Это удобно, когда между циклами измерений тракт должен быть полностью разорван. Питание привода подводится через штыревые выводы или разъём D-Sub — в зависимости от модели. Выбирая между SP6T и SP8T, учитывайте развитие системы: свободные выходы восьмипозиционного переключателя оставляют запас на расширение без замены коммутатора.

Указаны у части моделей серии; у остальных параметр не нормируется.

Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.

Комплект поставки модели серии KADAMM ПЭ-SP7T/SP8T: переключатель, паспорт изделия.
