Переключатели-реле для поверхностного монтажа: 1 модель. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.
Серия KADAMM ПР-2-W-XYZ — 1 модель в диапазоне до 18 ГГц.
В серии KADAMM ПР-2-W-XYZ — 1 модель. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Переключатель-реле для поверхностного монтажа коммутирует СВЧ-сигнал прямо на печатной плате: его паяют, как обычный компонент, без коаксиальных соединителей. Применяется в модулях с переключением трактов, в калибраторах и встроенном самоконтроле аппаратуры.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

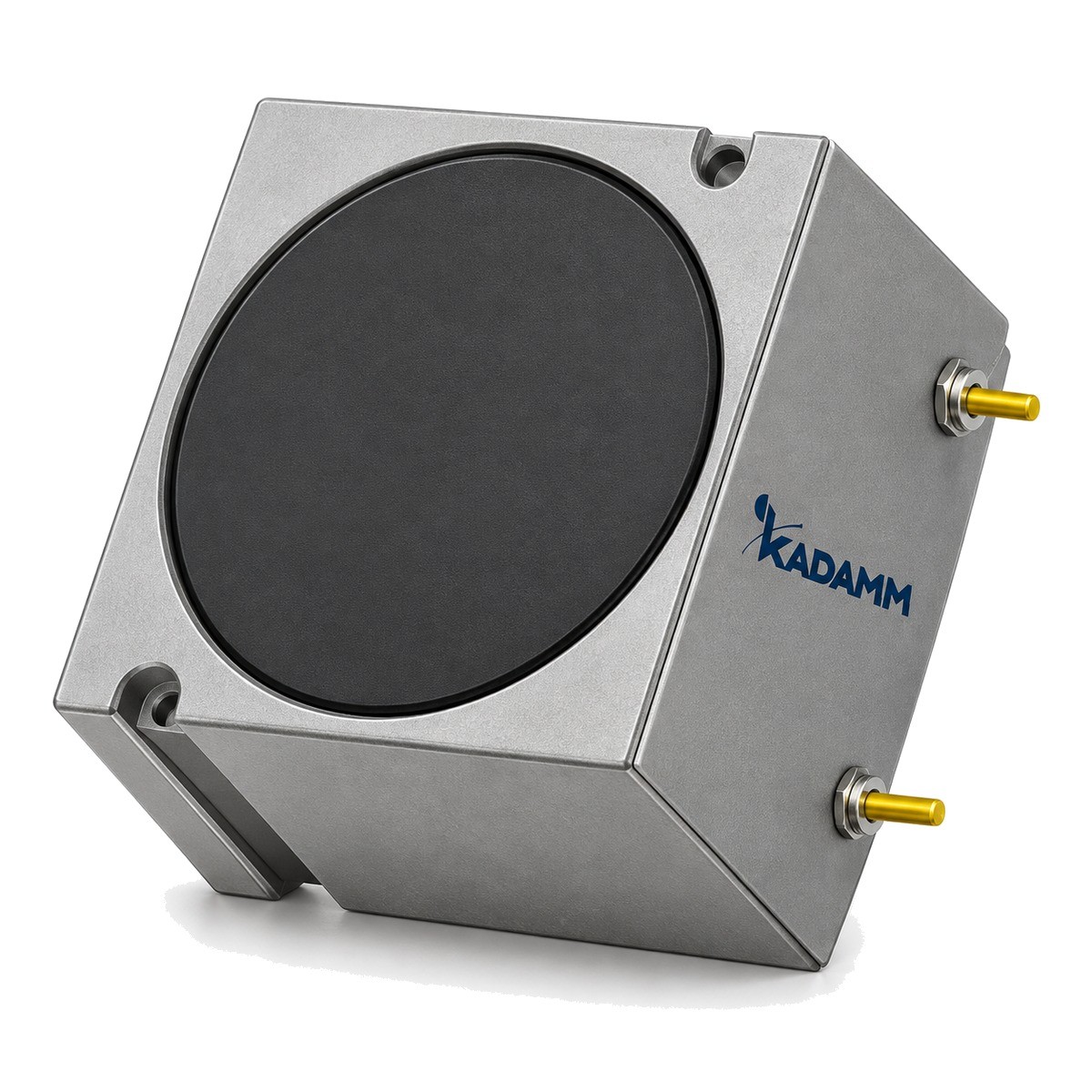

Миниатюрное электромеханическое реле с СВЧ-контактами в экранированном корпусе и выводами под пайку на плату. Модели серии имеют схему SPDT — общий вывод переключается на один из двух выходов. Обмотка управляется постоянным напряжением.
Ток в обмотке перемещает контактную систему и замыкает общий вывод на нужный выход. Механический контакт даёт малые потери и высокую линейность — без нелинейных искажений, свойственных полупроводниковым ключам, — но переключается медленнее и имеет ограниченный ресурс переключений.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | до 18 ГГц |
| Артикул |
|---|
| KADAMM ПР-2-W-XYZ |
При заказе подставьте в артикул модели верхнюю частоту, тип привода, напряжение и опцию — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Позиция в артикуле | Что подставить |
|---|---|
| W | верхняя рабочая частота, ГГц: 2, 5, 12 или 18 |
| X | тип привода: В — с возвратом, Ф — с фиксацией |
| Y | напряжение питания: 12В или 18В |
| Z | РТ — расширенный диапазон температур, по необходимости; без опции позицию не указывать |
| Запись | позиции X, Y, Z пишутся через дефис вместо «XYZ» |
Пример: KADAMM ПР-2-2-В-12В — переключатель-реле SPDT для поверхностного монтажа, 0–2 ГГц, с возвратом, питание +12 В.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM ПР-2-W-XYZ — техническое описание (PDF)
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–2, 0–5, 0–12, 0–18 (по W) |
| Тип переключателя | SPDT |
| Соединитель | штыревые выводы (Ø0,45 мм) |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–2 ГГц: 0,2 / 70 / 1,3; 2–5 ГГц: 0,3 / 60 / 1,4; 5–12 ГГц: 0,4 / 50 / 1,5; 12–18 ГГц: 0,7 / 40 / 1,7 |
| Тип привода | с возвратом, с фиксацией |
| Напряжение, В | +12, +18 |
Реле паяют по рекомендованному профилю, трассы к выводам делают с волновым сопротивлением тракта. Плату рядом с реле не нагружают механически; обмотку защищают от выбросов напряжения при отключении.
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПР-2-W-XYZ: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Однополюсный переключатель на два направления: общий вывод соединяется с одним из двух выходов.
Малыми потерями и высокой линейностью.
Да, механический ресурс ограничен; он указан в паспорте модели.
Нет, реле паяется на плату.
Все 1 модель серии KADAMM ПР-2-W-XYZ работают в диапазоне до 18 ГГц.
У всех 1 модель серии KADAMM ПР-2-W-XYZ: Диапазон частот, ГГц — 0–2, 0–5, 0–12, 0–18 (по W); Тип переключателя — SPDT; Соединитель — штыревые выводы (Ø0,45 мм); Потери, дБ / развязка, дБ / КСВН по диапазонам частот — 0–2 ГГц: 0,2 / 70 / 1,3; 2–5 ГГц: 0,3 / 60 / 1,4; 5–12 ГГц: 0,4 / 50 / 1,5; 12–18 ГГц: 0,7 / 40 / 1,7; Тип привода — с возвратом, с фиксацией.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПР-2-W-XYZ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПР-2-W-XYZ могут уточняться без уведомления.
Поставляем Переключатели-реле для поверхностного монтажа KADAMM ПР-2-W-XYZ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Выбор сводится к трём вопросам: как быстро нужно переключать, какая мощность проходит через тракт и сколько циклов коммутации предстоит. Электромеханика даёт малые потери и большую мощность, pin-диоды — наносекунды и…
