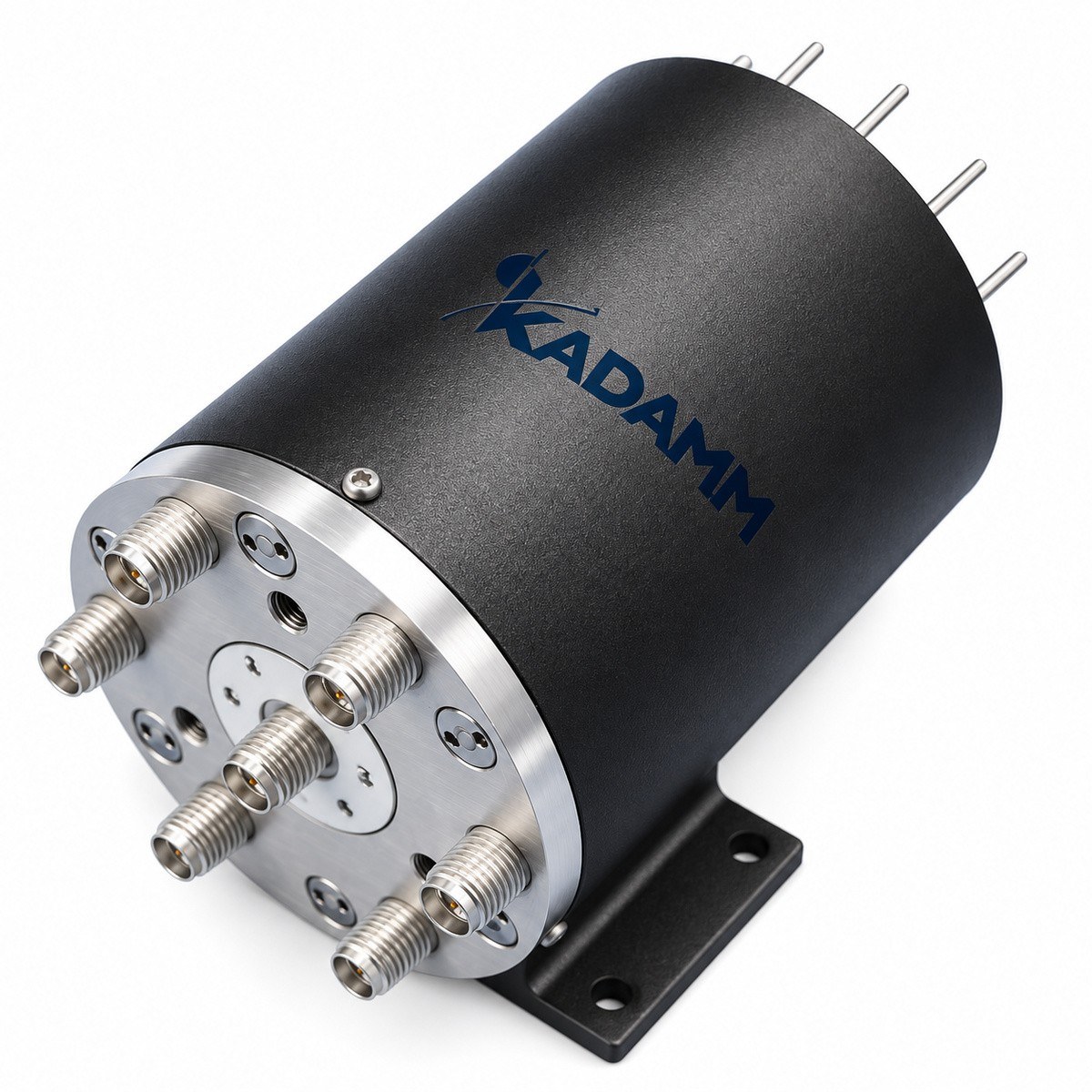

Переключатели коаксиальные электромеханические: 11 моделей. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.
Серия KADAMM ПЭ — 11 моделей в диапазоне до 4 ГГц, соединители SMA, N. Модели различаются: частоты, мощн., потери, развязка, КСВН.
В серии KADAMM ПЭ — 11 моделей. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Перекл., мс |
|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP3T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP4T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP5T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP6T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP7T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP8T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP9T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SPDT-12,4-N(р) | 0-3 3-6 6-12,4 | 300 200 100 | 0,2 ≤0,4 ≤0,5 | 80 ≥70 ≥60 | 1,2 ≤1,35 ≤1,5 | N (розетка) | 15 ≤15 ≤15 |
| KADAMM ПЭ-SPDT-18-SMA(р) | 0-4 4-8 8-12 12-18 | 100 90 75 60 | 0,15 ≤0,2 ≤0,3 ≤0,35 | 70 ≥65 ≥65 ≥60 | 1,15 ≤1,2 ≤1,3 ≤1,4 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SPDT-40-2,92(р) | 0-1 1-4 4-8 8-12 12-18 18-26,4 26,5-40 | 80 80 80 60 50 20 10 | 0,1 ≤0,15 ≤0,2 ≤0,3 ≤0,35 ≤0,5 ≤0,8 | 85 ≥80 ≥70 ≥65 ≥60 ≥55 ≥55 | 1,1 ≤1,15 ≤1,2 ≤1,3 ≤1,35 ≤1,5 ≤1,9 | 2,92 (розетка) | 15 ≤15 ≤15 ≤15 ≤15 ≤15 ≤15 |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более; перекл. — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ПЭ: средняя мощность, Вт — от 300 200 100 у KADAMM ПЭ-SPDT-12,4-N(р) до 80 80 80 60 50 20 10 у KADAMM ПЭ-SPDT-40-2,92(р); вносимые потери, дБ — от 0,1 ≤0,15 ≤0,2 ≤0,3 ≤0,35 ≤0,5 ≤0,8 у KADAMM ПЭ-SPDT-40-2,92(р) до 0,2 ≤0,3 ≤0,4 ≤0,6 у KADAMM ПЭ-18-SMA(р); развязка, дБ — от 85 ≥80 ≥70 ≥65 ≥60 ≥55 ≥55 у KADAMM ПЭ-SPDT-40-2,92(р) до 70 ≥65 ≥65 ≥60 у KADAMM ПЭ-SPDT-18-SMA(р).
Серия KADAMM ПЭ (до 4 ГГц; диапазоны IEEE L, S): измерительные стенды; резервирование; антенные системы.
Комплект поставки модели серии KADAMM ПЭ: переключатель, паспорт изделия.
Серия KADAMM ПЭ перекрывает до 4 ГГц: KADAMM ПЭ-SPDT-12,4-N(р) — 0-3 3-6 6-12,4; KADAMM ПЭ-SPDT-18-SMA(р) — 0-4 4-8 8-12 12-18; KADAMM ПЭ-SPDT-40-2,92(р) — 0-1 1-4 4-8 8-12 12-18 18-26,4 26,5-40; KADAMM ПЭ-SP3T-18-SMA(р) — 0-4 4-8 8-12,4 12,4-18; KADAMM ПЭ-SP4T-18-SMA(р) — 0-4 4-8 8-12,4 12,4-18; KADAMM ПЭ-SP5T-18-SMA(р) — 0-4 4-8 8-12,4 12,4-18; KADAMM ПЭ-SP6T-18-SMA(р) — 0-4 4-8 8-12,4 12,4-18; KADAMM ПЭ-SP7T-18-SMA(р) — 0-4 4-8 8-12,4 12,4-18; ещё 3 в таблице исполнений.
Соединители серии KADAMM ПЭ — SMA, N; по моделям: KADAMM ПЭ-SPDT-12,4-N(р) — N (розетка); KADAMM ПЭ-SPDT-18-SMA(р) — SMA (розетка); KADAMM ПЭ-SPDT-40-2,92(р) — 2,92 (розетка); KADAMM ПЭ-SP3T-18-SMA(р) — SMA (розетка); KADAMM ПЭ-SP4T-18-SMA(р) — SMA (розетка); KADAMM ПЭ-SP5T-18-SMA(р) — SMA (розетка); ещё 5 в таблице исполнений.
У KADAMM ПЭ: диапазон до 4 ГГц, 11 моделей, соединители SMA, N. У KADAMM ПЭ-75: диапазон до 3 ГГц, 4 модели, соединители F, BNC.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЭ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЭ могут уточняться без уведомления.
Поставляем Переключатели коаксиальные электромеханические KADAMM ПЭ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Выбор сводится к трём вопросам: как быстро нужно переключать, какая мощность проходит через тракт и сколько циклов коммутации предстоит. Электромеханика даёт малые потери и большую мощность, pin-диоды — наносекунды и…
