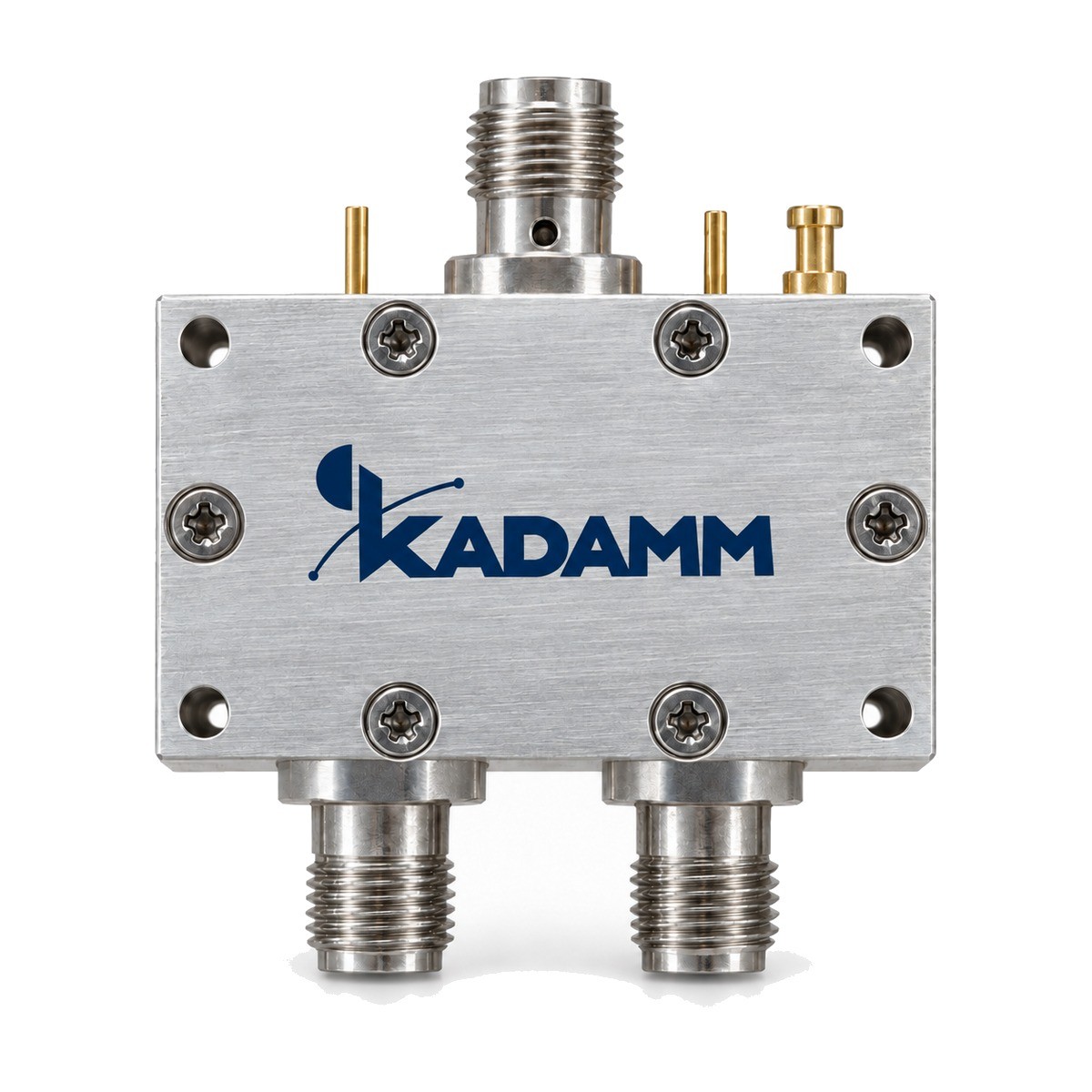

Переключатели СВЧ на pin-диодах, SP8T KADAMM ПП-SP8T

Серия KADAMM ПП-SP8T — 26 моделей в диапазоне 100 МГц – 40 ГГц, соединители SMA, 2,92 мм. Модели различаются: частоты, тип переключателя, потери, развязка, КСВН.

В серии KADAMM ПП-SP8T — 26 моделей. Для каждой модели — диапазон, тип (поглощающий или отражающий), потери, развязка, КСВН, время переключения и мощность.

Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.

Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

По таблице исполнений KADAMM ПП-SP8T: вносимое ослабление от 1,7 до 10 дБ; развязка от 45 до 80 дБ; КСВН от 1,5 до 3 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

SP8T на pin-диодах — один вход, восемь выходов. Восьмипозиционный переключатель — распространённый узел цифровых систем: восемь позиций кодируются тремя двоичными разрядами. Его используют для опроса восьмиканальных решёток, выбора одного из восьми фильтров синтезатора, коммутации каналов многолучевых систем. Большинство моделей серии — поглощающие с соединителями SMA в протяжённом корпусе. Для миллиметрового диапазона есть отражающие модели под 2,92 мм в компактном квадратном корпусе с меньшим временем переключения. При выборе проверьте развязку между выходами: при восьми каналах суммарная утечка с закрытых выходов влияет на динамический диапазон системы. Если нужно больше восьми направлений, рассмотрите серии SP12T и SP16T или каскад из переключателей; во втором случае учитывайте сложение потерь каскадов. В многолучевых системах SP8T выбирает один из восьми лучей диаграммообразующей схемы; поглощающий тип сохраняет согласование выходов невыбранных лучей. В пеленгаторах с кольцевой антенной решёткой переключатель последовательно опрашивает элементы кольца, и время переключения определяет скорость обхода. Поглощающие модели под SMA в протяжённом корпусе удобны там, где восемь кабелей уходят к линейке антенн или фильтров, а компактные отражающие модели под 2,92 мм — в плотных модулях миллиметрового диапазона. Если на закрытых выходах стоят усилители или смесители, предпочтите поглощающий тип: отражения от закрытых каналов меняют их режим. Для управления восемью позициями проверьте по паспорту, какие уровни сигналов требуются и в каком порядке подаётся питание. Время переключения у моделей разных корпусов различается — учитывайте его в расчёте цикла опроса.

Выбор внутри серии KADAMM ПП-SP8T: вносимые потери, дБ — от 1,7 у KADAMM ПП-SP8T-1000/2000-П до 10 у KADAMM ПП-SP8T-500/40000-П; развязка, дБ — от 80 у KADAMM ПП-SP8T-12000/18000-П до 45 у KADAMM ПП-SP8T-500/40000-П; КСВН — от 1,5 у KADAMM ПП-SP8T-500/18000-О до 3 у KADAMM ПП-SP8T-500/40000-П.

Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.

Комплект поставки модели серии KADAMM ПП-SP8T: переключатель, паспорт изделия.
