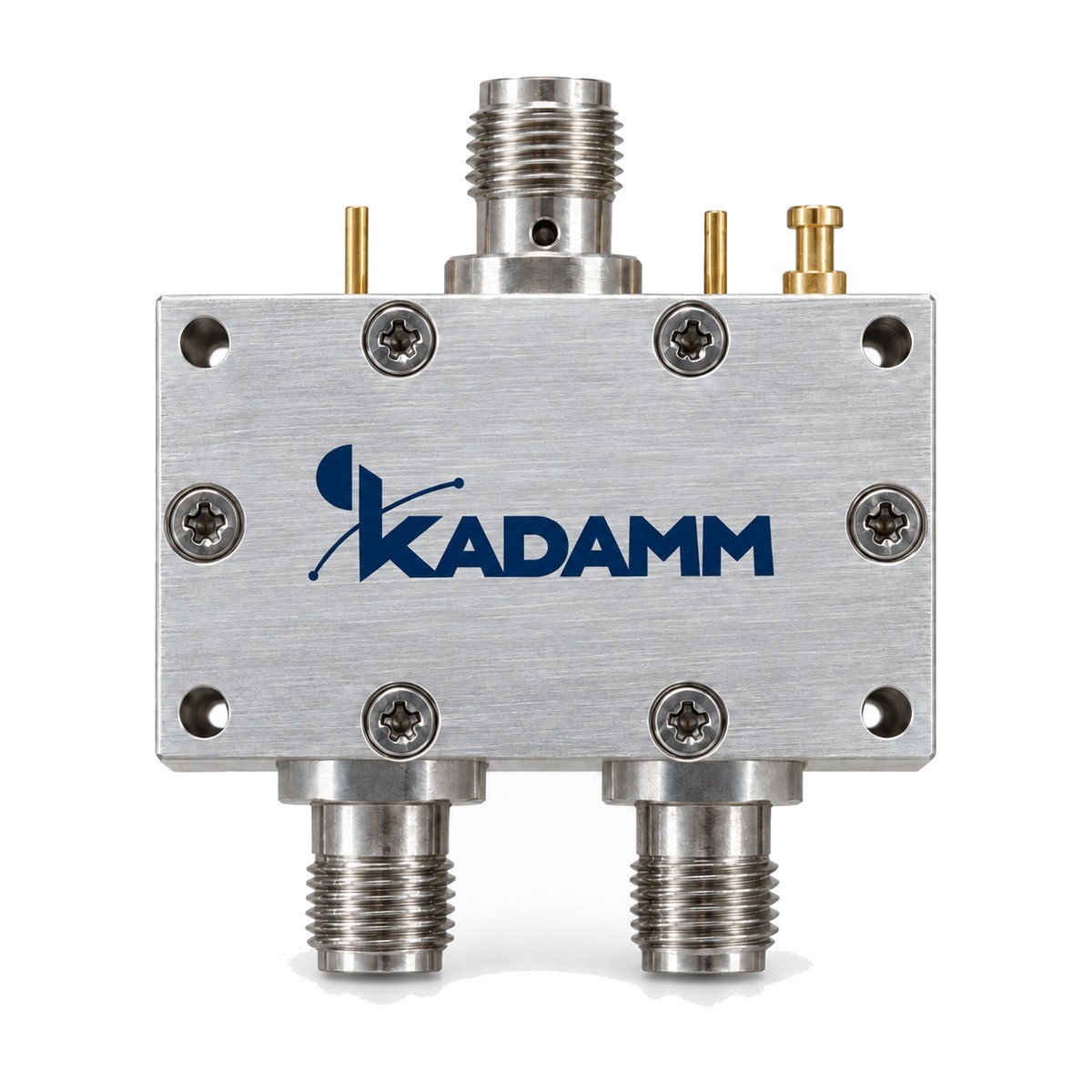

Переключатели СВЧ на pin-диодах, SPST KADAMM ПП-SPST

Серия KADAMM ПП-SPST — 34 модели в диапазоне 9 кГц – 40 ГГц, соединители SMA, 2,92 мм. Модели различаются: частоты, тип переключателя, потери, развязка, КСВН.

В серии KADAMM ПП-SPST — 34 модели. Для каждой модели — диапазон, тип (поглощающий или отражающий), потери, развязка, КСВН, время переключения и мощность.

Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.

Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

По таблице исполнений KADAMM ПП-SPST: вносимое ослабление от 1 до 6 дБ; развязка от 40 до 80 дБ; КСВН от 1,4 до 2,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

SPST — ключ «включено / выключено». SPST (Single Pole Single Throw) — простейший переключатель: один вход, один выход и два состояния, «пропускает» и «не пропускает». По сути это быстродействующий ключ в тракте. Его задача — не выбрать направление, а включать и отключать сигнал. Такой ключ формирует радиоимпульсы из непрерывного сигнала, стробирует вход приёмника на время излучения передатчика, гасит сигнал между измерениями, работает как модулятор с амплитудной манипуляцией. Время переключения определяет минимальную длительность импульса и крутизну его фронтов. В серии почти все модели поглощающие: в закрытом состоянии вход нагружен на согласованную нагрузку, и источник не видит отражения в момент выключения. Это важно, когда ключ стоит прямо после генератора или усилителя — их режим не меняется от того, открыт ключ или закрыт. Отражающее исполнение в серии тоже есть. Главный параметр SPST — развязка в закрытом состоянии: она показывает, какая доля сигнала просачивается на выход, когда ключ выключен. Широкополосные модели под 2,92 мм работают до миллиметрового диапазона, модели под SMA с узкой полосой дают меньшие потери. Для импульсных систем существенно, что ключ на pin-диодах переключается без дребезга и без ограничения ресурса: он работает непрерывно с частотой следования импульсов, недоступной электромеханике. Модели серии с узкой полосой и соединителями SMA отличаются наименьшими потерями и наибольшей развязкой на своём участке диапазона. Отражающее исполнение в закрытом состоянии возвращает сигнал к источнику, поэтому его ставят там, где источник защищён вентилем или допускает рассогласование.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ПП-SPST: вносимые потери, дБ — от 1 у KADAMM ПП-SPST-1000/2000-П до 6 у KADAMM ПП-SPST-20000/40000-П; развязка, дБ — от 80 у KADAMM ПП-SPST-12000/18000-П до 40 у KADAMM ПП-SPST-20000/40000-П; КСВН — от 1,4 (открыт, тип.); 1,6 (закрыт, тип.) у KADAMM ПП-SPST-0,009/20000-П-2 до 2,5 у KADAMM ПП-SPST-26000/40000-П.

Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.

Комплект поставки модели серии KADAMM ПП-SPST: переключатель, паспорт изделия.
