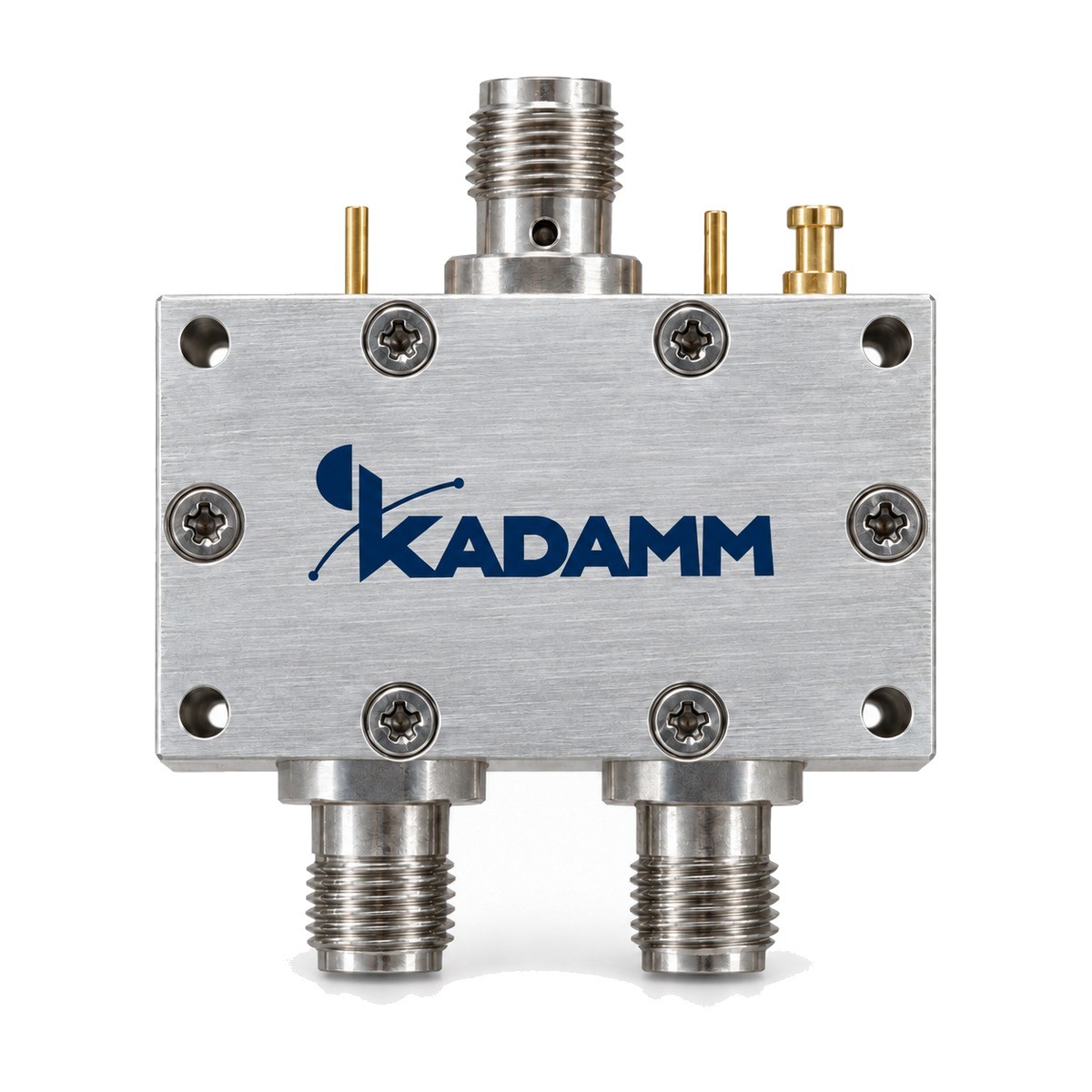

Переключатели СВЧ на pin-диодах, SP5T KADAMM ПП-SP5T

Серия KADAMM ПП-SP5T — 53 модели в диапазоне 100 МГц – 40 ГГц, соединители SMA, 2,92 мм. Модели различаются: частоты, тип переключателя, потери, развязка, КСВН.

В серии KADAMM ПП-SP5T — 53 модели. Для каждой модели — диапазон, тип (поглощающий или отражающий), потери, развязка, КСВН, время переключения и мощность.

Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.

Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

По таблице исполнений KADAMM ПП-SP5T: вносимое ослабление от 1,2 до 6,5 дБ; развязка от 60 до 80 дБ; КСВН от 1,5 до 2,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

SP5T на pin-диодах — один вход, пять выходов. Пятипозиционная схема встречается реже, чем SP4T или SP8T, но она нужна там, где каналов ровно пять: пять поддиапазонов перестраиваемого приёмника, четыре антенны и калибровочный вход, четыре рабочих канала и нагрузка. Пятый выход позволяет обойтись без каскада из двух переключателей, который добавил бы потери и ещё один корпус в тракт. Часто его используют под служебную функцию: калибровку, контроль собственного шума, подключение эталонного сигнала. Серия выполнена в основном с соединителями SMA; есть модели под 2,92 мм для более высоких частот. Корпуса — протяжённые и квадратные; одна и та же полоса нередко доступна в обоих вариантах, и выбор определяется компоновкой узла. Поглощающие модели серии выбирают для многоканальных приёмников: закрытые каналы остаются нагруженными, и малошумящие усилители перед ними работают в стабильном режиме. Время переключения в серии зависит от корпуса: протяжённые и компактные исполнения одной полосы различаются им, и это стоит учитывать при расчёте цикла перебора каналов. Многие полосы доступны в отражающем и поглощающем вариантах: отражающий годится, когда за переключателем стоят пассивные узлы с хорошим согласованием, поглощающий — перед активными узлами. Широкополосные модели серии перекрывают несколько стандартных диапазонов сразу и подходят для универсальных измерительных систем, узкополосные — для специализированных приёмников с меньшими потерями. Сравнивайте их по потерям на верхней рабочей частоте. Модели под 2,92 мм выбирают для более высоких частот и сигнальных уровней мощности. Соединитель выбирайте под ответные части тракта, чтобы не добавлять переходы.

Выбор внутри серии KADAMM ПП-SP5T: вносимые потери, дБ — от 1,2 у KADAMM ПП-SP5T-1000/2000-П-2 до 6,5 у KADAMM ПП-SP5T-18000/40000-О; развязка, дБ — от 80 у KADAMM ПП-SP5T-8000/12000-П до 60 у KADAMM ПП-SP5T-100/18000-П; КСВН — от 1,5 у KADAMM ПП-SP5T-400/8000-П до 2,5 у KADAMM ПП-SP5T-18000/40000-О.

Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.

Комплект поставки модели серии KADAMM ПП-SP5T: переключатель, паспорт изделия.
