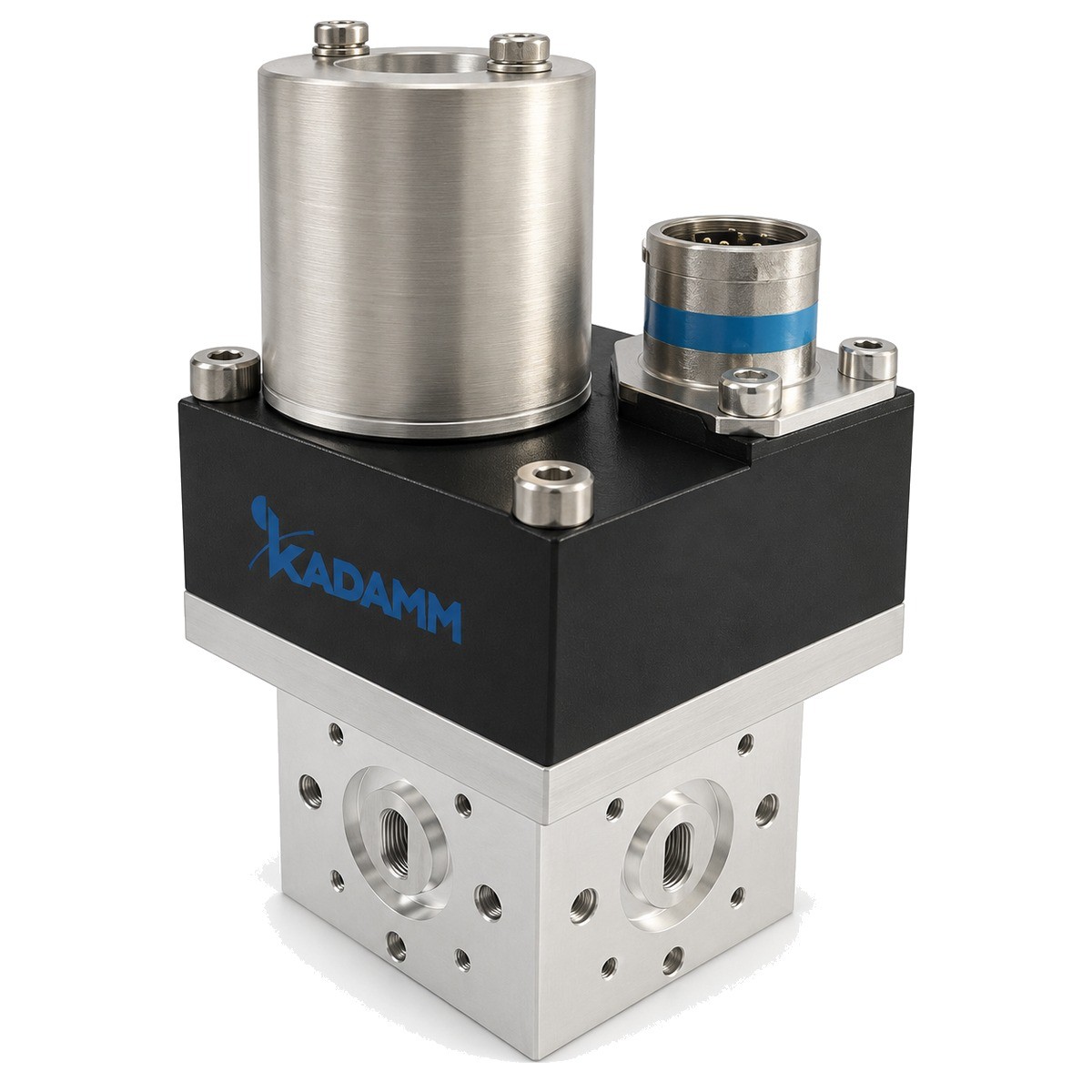

Волноводные переключатели: 16 моделей. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.
Электромеханический коаксиальный переключатель коммутирует СВЧ-сигнал с помощью реле. Исполнения по приводу: с возвратом (failsafe) — после снятия питания общий вход возвращается к исходному выходу; нормально разомкнутый — без питания общий вход ни к чему не подключён; с фиксацией (latching) — положение сохраняется до следующей команды.
В серии KADAMM ПВ — 16 моделей. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Время переключения, мс |
|---|---|---|---|---|---|---|
| KADAMM ПВ-WR10-X2Z | 75–110 | 0,4 | 50 | 1,2 | WR-10 | 50 |
| KADAMM ПВ-WR112-X2Z | 7,05–10 | 0,05 | 60 | 1,08 | WR-112 | 60 |
| KADAMM ПВ-WR12-X2Z | 60–90 | 0,4 | 50 | 1,2 | WR-12 | 50 |
| KADAMM ПВ-WR137-X2Z | 5,85–8,2 | 0,02 | 60 | 1,05 | WR-137 | 60 |
| KADAMM ПВ-WR15-X2Z | 50–75 | 0,4 | 50 | 1,2 | WR-15 | 50 |
| KADAMM ПВ-WR159-X2Z | 4,9–7,05 | 0,02 | 70 | 1,05 | WR-159 | 80 |
| KADAMM ПВ-WR18-X2Z | 40–60 | 0,2 | 50 | 1,15 | WR-18 | 50 |
| KADAMM ПВ-WR187-X2Z | 3,95–5,85 | 0,02 | 80 | 1,05 | WR-187 | 80 |
| KADAMM ПВ-WR22-X2Z | 33–50 | 0,2 | 50 | 1,15 | WR-22 | 50 |
| KADAMM ПВ-WR28-X2Z | 26,3–40 | 0,15 | 55 | 1,1 | WR-28 | 50 |
| KADAMM ПВ-WR34-X2Z | 22–33 | 0,15 | 55 | 1,1 | WR-34 | 50 |
| KADAMM ПВ-WR42-X2Z | 18–26,5 | 0,1 | 60 | 1,1 | WR-42 | 50 |
| KADAMM ПВ-WR51-X2Z | 15–22 | 0,1 | 60 | 1,1 | WR-51 | 50 |
| KADAMM ПВ-WR62-X2Z | 12,4–18 | 0,1 | 60 | 1,1 | WR-62 | 50 |
| KADAMM ПВ-WR75-X2Z | 10–15 | 0,05 | 60 | 1,08 | WR-75 | 50 |
| KADAMM ПВ-WR90-X2Z | 8,2–12,4 | 0,05 | 60 | 1,08 | WR-90 | 50 |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Тип переключателя | DPDT |
| Напряжение, В | +15, +24 |
| Рабочая температура, °C | -40–+85 |
| Расширенный диапазон температур, °C | -55–+85 |
| Температура хранения, °C | -55–+105 |
Выберите схему коммутации и верхнюю частоту, затем тип привода (по поведению при пропадании питания), напряжение питания и соединители.
С возвратом — если после пропадания питания тракт должен вернуться в исходное положение; с фиксацией — если положение должно сохраниться без постоянного питания.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Волноводные переключатели KADAMM ПВ от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM ПВ — техническое описание (PDF)
