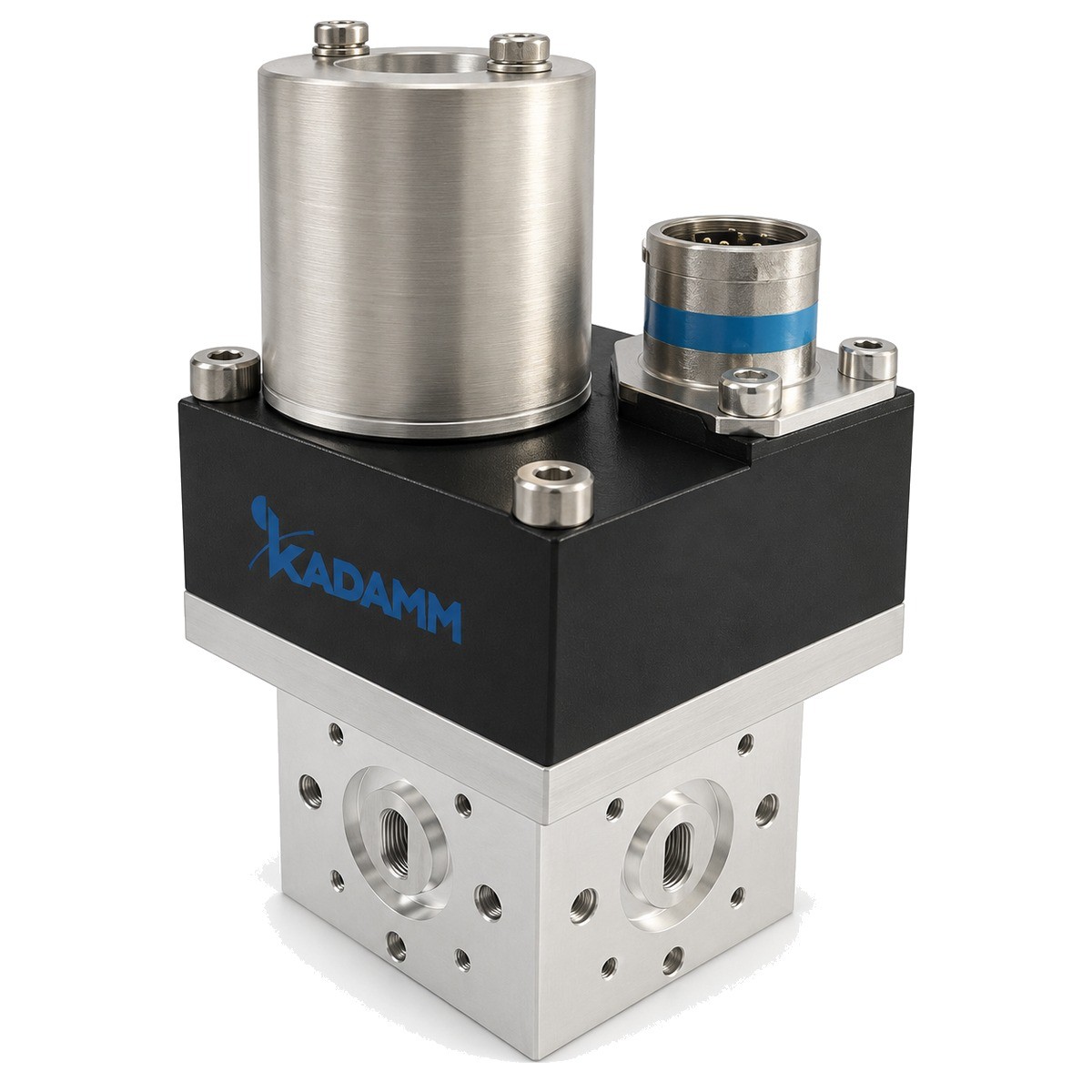

Переключатели волноводно-коаксиальные: 10 моделей. Коммутация волноводного тракта: схема, диапазон, потери и развязка — в таблице.
Серия KADAMM ПВК — 10 моделей в диапазоне до 40 ГГц, соединители SMA, N, 2,92 мм. Модели различаются: частоты, тип переключателя, потери, развязка, КСВН.
В серии KADAMM ПВК — 10 моделей. Для каждой модели — типоразмер волновода или соединитель, диапазон, вносимые потери, развязка, КСВН и допустимая мощность.
Волноводно-коаксиальный переключатель коммутирует СВЧ-тракты в системах, где сочетаются волноводные и коаксиальные линии: например, переключение основного и резервного передатчика на антенну, подключение измерительного прибора к разным трактам, обход неисправного блока.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
По таблице исполнений KADAMM ПВК: вносимое ослабление от 0,1 до 1 дБ; развязка от 50 до 70 дБ; КСВН от 1,1 до 2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
В корпусе переключателя совмещены волноводная часть стандартного типоразмера WR и коаксиальная часть с соединителями; диапазоны частот волноводной и коаксиальной частей нормируются раздельно. Положение, как правило, переключается электромеханическим приводом с питанием постоянного тока; модели серии имеют схему коммутации с двумя положениями, например DPDT (перекрёстное переключение).
Привод перемещает ротор или контактные элементы так, что меняются пары соединённых выводов. В каждом положении нормированы вносимые потери в проходящем канале, развязка между разомкнутыми выводами и КСВН. Для коаксиальной части эти параметры зависят от частоты и указываются по поддиапазонам.
| Параметр | По серии |
|---|---|
| Моделей в серии | 10 |
| Диапазон частот серии | до 40 ГГц |
| Тип переключателя | DPDT |
| Вносимые потери | 0,1–0,2 дБ |
| Развязка | 60–70 дБ |
| КСВН | 1,1–1,15 |
| Соединитель | по таблице исполнений (вариантов: 10) |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–18 дБ / развязка |
| Напряжение, В | 15 В |
| Рабочая температура | -40–85 °C |
| Артикул | Частоты, ГГц | Тип переключателя | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПВК-WR112-N-X2Z | 0–10 | DPDT | — | — | — | N, WR-112 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–8,5 ГГц: 0,30 / 60 / 1,30; 7,05–10 ГГц: 0,05 / 60 / 1,08 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR137 | волноводный переключатель: 5,38-8,17 коаксиальный переключатель: 0-18 | — | 0,1 0,5 | 70 50 | 1,1 1,35 | BJ70 SMA (р) | — | — | — |
| KADAMM ПВК-WR137-N-X2Z | 0–8,5 | DPDT | — | — | — | N, WR-137 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–8,5 ГГц: 0,30 / 60 / 1,30; 5,85–8,2 ГГц: 0,02 / 60 / 1,05 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR28 | волноводный переключатель: 26,5-40 коаксиальный переключатель: 0-40 | — | 0,2 1 | 60 50 | 1,15 2 | WR28 2,92 (р) | — | — | — |
| KADAMM ПВК-WR42-S-X2Z | 0–26,5 | DPDT | — | — | — | SMA, WR-42 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 18–26,5 ГГц: 0,10 / 60 / 1,10 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR51-S-X2Z | 0–22 | DPDT | — | — | — | SMA, WR-51 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 15–22 ГГц: 0,10 / 60 / 1,10 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR62-S-X2Z | 0–18 | DPDT | — | — | — | SMA, WR-62 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 12,4–18 ГГц: 0,10 / 60 / 1,10 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR75 | волноводный переключатель: 10-15,5 коаксиальный переключатель: 0-18 | — | 0,15 0,5 | 70 50 | 1,1 1,35 | BJ120 SMA (р) | — | — | — |
| KADAMM ПВК-WR75-S-X2Z | 0–18 | DPDT | — | — | — | SMA, WR-75 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 10–15 ГГц: 0,05 / 60 / 1,08 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR90-S-X2Z | 0–18 | DPDT | — | — | — | SMA, WR-90 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 8,2–12,4 ГГц: 0,05 / 60 / 1,05 | +15, +24 | -40–+85 |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Расширенный диапазон температур, °C | -55–+85 — KADAMM ПВК-WR112-N-X2Z, KADAMM ПВК-WR137-N-X2Z, KADAMM ПВК-WR42-S-X2Z, KADAMM ПВК-WR51-S-X2Z, KADAMM ПВК-WR62-S-X2Z, KADAMM ПВК-WR75-S-X2Z, KADAMM ПВК-WR90-S-X2Z |
| Температура хранения, °C | -55–+105 — KADAMM ПВК-WR112-N-X2Z, KADAMM ПВК-WR137-N-X2Z, KADAMM ПВК-WR42-S-X2Z, KADAMM ПВК-WR51-S-X2Z, KADAMM ПВК-WR62-S-X2Z, KADAMM ПВК-WR75-S-X2Z, KADAMM ПВК-WR90-S-X2Z |
| Время переключения, мс, не более | 80 — KADAMM ПВК-WR137, KADAMM ПВК-WR28, KADAMM ПВК-WR75 |
| Параметр | Что означает |
|---|---|
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Потери, развязка и КСВН по поддиапазонам частот: сравнивайте значения в вашем поддиапазоне. В серии: 0–18 дБ / развязка. |
| Диапазон частот, ГГц | Рабочие частоты волноводной и коаксиальной частей. В серии: 0–26,5 ГГц. |
| Соединитель | Соединители коаксиальной части и типоразмер волновода. В серии: по таблице исполнений (вариантов: 10). |
| Напряжение, В | Напряжение питания привода. В серии: 15 В. |
| Тип переключателя | Схема коммутации, например DPDT. В серии: DPDT. |
| Рабочая температура, °C | Диапазон рабочих температур. В серии: -40–85 °C. |
| КСВН | Согласование в проходящем канале. В серии: 1,1–1,15. |
| Вносимые потери, дБ | Потери в проходящем канале. В серии: 0,1–0,2 дБ. |
| Развязка, дБ | Подавление сигнала между разомкнутыми выводами. В серии: 60–70 дБ. |
Выбор внутри серии KADAMM ПВК: вносимые потери, дБ — от 0,1 0,5 у KADAMM ПВК-WR137 до 0,2 1 у KADAMM ПВК-WR28; развязка, дБ — от 70 50 у KADAMM ПВК-WR75 до 60 50 у KADAMM ПВК-WR28; КСВН — от 1,1 1,35 у KADAMM ПВК-WR137 до 1,15 2 у KADAMM ПВК-WR28.
Переключатель крепят к конструкции, а не на трактах: волноводы и кабели не должны нести его массу. Переключение под большой мощностью (горячее переключение) выполняют, только если оно допускается моделью; иначе мощность снимают перед переключением.
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПВК: волноводный переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Схема с двумя положениями и четырьмя выводами, в которой пары соединений меняются крест-накрест.
Только если это допускает модель; иначе снимают мощность.
Потери и развязка коаксиальной части зависят от частоты.
Зависит от типа привода; уточняйте у менеджера для модели.
Серия KADAMM ПВК перекрывает до 40 ГГц: KADAMM ПВК-WR42-S-X2Z — 0–26,5; KADAMM ПВК-WR51-S-X2Z — 0–22; KADAMM ПВК-WR62-S-X2Z — 0–18; KADAMM ПВК-WR75-S-X2Z — 0–18; KADAMM ПВК-WR90-S-X2Z — 0–18; KADAMM ПВК-WR112-N-X2Z — 0–10; KADAMM ПВК-WR137-N-X2Z — 0–8,5; KADAMM ПВК-WR137 — волноводный переключатель: 5,38-8,17 коаксиальный переключатель: 0-18; ещё 2 в таблице исполнений.
Соединители серии KADAMM ПВК — SMA, N, 2,92 мм; по моделям: KADAMM ПВК-WR42-S-X2Z — SMA, WR-42; KADAMM ПВК-WR51-S-X2Z — SMA, WR-51; KADAMM ПВК-WR62-S-X2Z — SMA, WR-62; KADAMM ПВК-WR75-S-X2Z — SMA, WR-75; KADAMM ПВК-WR90-S-X2Z — SMA, WR-90; KADAMM ПВК-WR112-N-X2Z — N, WR-112; ещё 4 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПВК — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПВК могут уточняться без уведомления.
