ВЧ-адаптеры для измерительных трактов: SMA, BNC, HN, волноводы WR

Неправильный адаптер в измерительном тракте не просто вносит потери — он делает результат измерения недостоверным. Разбираем, как выбрать правильно от 0 до 40 ГГц.

В телефонии и силовой электронике адаптер — это просто переходник. В ВЧ-измерениях это полноценный элемент тракта с собственными электромагнитными характеристиками, которые нужно знать и учитывать. От правильного выбора адаптера зависит, будет ли результат измерения отражать характеристики устройства или ошибку тракта.

В статье — частотные диапазоны разъёмных интерфейсов, коаксиальные и коаксиально-волноводные адаптеры WR-серий, сравнение производителей прецизионного класса и готовые решения с артикулами под конкретные задачи.

Содержание

1.Частотные диапазоны интерфейсов
2.Почему адаптер влияет на результат
3.Коаксиальные адаптеры
4.Коаксиально-волноводные адаптеры WR
5.Какой адаптер под какую задачу
6.Сравнение производителей
7.Адаптеры в каталоге
8.Чек-лист выбора адаптера
9.Часто задаваемые вопросы (FAQ)
10.Разделы каталога

1. Частотные диапазоны разъёмных интерфейсов

Первый фильтр при выборе адаптера — верхняя рабочая частота тракта. Каждый разъёмный интерфейс имеет свой потолок, выше которого характеристики перестают быть предсказуемыми.

Потолок рабочей частоты по интерфейсам: SMA закрывает измерения до 18 ГГц, для 26,5 ГГц нужен 3,5 мм, для 40 ГГц — 2,92 мм (K). Смешивать механически совместимые SMA и 3,5 мм в прецизионном тракте выше 18 ГГц нельзя.

Тракт VNA редко состоит из одного разъёма — между прибором и измеряемым устройством почти всегда стоит хотя бы один адаптер. Типовая цепочка выглядит так:

Каждый выделенный синим адаптер вносит собственные потери и отражения. Если они не учтены в калибровке прибора, ошибка тракта неотличима от характеристик измеряемого устройства.

2. Почему адаптер влияет на результат измерения

Каждый адаптер вносит небольшую паразитную ёмкость и индуктивность (особенно заметно выше 10 ГГц), потери на вставку 0,1–0,5 дБ и потери на отражение. Если эти параметры не включены в калибровку прибора, результат измерения содержит систематическую ошибку.

Правило измерительного тракта: перед измерением с адаптерами — калибровка с адаптерами. Калибровка VNA «до адаптера» и измерение «после адаптера» даёт результат с систематической ошибкой, которую невозможно отличить от характеристик DUT. Для прецизионных измерений выше 18 ГГц — только Rosenberger или Huber+Suhner с паспортными характеристиками.

3. Коаксиальные адаптеры для лабораторных трактов

Самые частые переходы в лабораторном тракте — между разъёмами приборов и испытуемого оборудования. Ниже четыре характерных адаптера под типовые сочетания интерфейсов.

SMA(F) → BNC(M) · Amphenol PE9073

Самый востребованный переход: антенны с SMA → приборы с BNC-входом (осциллографы Tektronix, анализаторы Rigol). До 4 ГГц, VSWR <1,25.

HN(M) → BNC(F) · Amphenol PE9126

HN-разъём встречается на высокомощном стендовом оборудовании военного класса. Без адаптера подключить HN-порт к стандартной BNC-цепи невозможно.

SMP(push-on) → SMA(F) · Rosenberger 19K132-K00D3

SMP — разъём высокоплотного монтажа в платах АФАР и тест-фикстурах. Без адаптера SMP→SMA плату с SMP-портами к кабельному тракту не подключить.

TNC(F) — грозоразрядник — TNC(F) · Amphenol DGXZ+15TFTF-A

800–2500 МГц. Совмещает антенный грозоразрядник и переходный элемент тракта в одном корпусе. Время срабатывания <1 нс.

4. Коаксиально-волноводные адаптеры WR-серий

Когда тракт содержит волноводный участок — спутниковые блоки Ku/Ka, радарные передатчики, стенды mmWave — нужен адаптер, преобразующий коаксиальный тракт в прямоугольный волновод. Каждый WR-адаптер рассчитан на конкретный диапазон частот и тип волновода.

Адаптер	Диапазон	Применение
WR-229 → N	3,3–4,9 ГГц	C-диапазон, спутниковые земные станции
WR-159 → N	4,9–7,05 ГГц	C/X-диапазон
WR-75 → SMA	10–15 ГГц	Спутниковые системы X/Ku
WR-42 → 2,92 мм	18–26,5 ГГц	K-диапазон, измерительные стенды
WR-34 → 2,92 мм	22–33 ГГц	Ka-диапазон
WR-28 → 2,92 мм	26,5–40 ГГц	Ka-диапазон, 5G mmWave

Взаимозамена волноводных адаптеров невозможна. WR-75 и WR-42 выглядят похоже, но работают в разных диапазонах. Адаптер вне его рабочего диапазона даёт не просто ухудшение характеристик — сигнал не проходит вообще или создаются мощные отражения, способные повредить источник.

5. Какой адаптер под какую задачу

Шесть типовых сценариев измерительного тракта и адаптер, который их закрывает. Цвет справа кодирует класс: коаксиальный лабораторный, волноводный WR, прецизионный метрологический.

Маршрут «задача → адаптер»: для лабораторных переходов до 4–18 ГГц достаточно коаксиальных Amphenol/Rosenberger, для волноводных участков — WR-адаптеры под конкретный диапазон, для метрологии выше 18 ГГц — только прецизионный класс.

6. Сравнение производителей прецизионных адаптеров

Производитель	Линейка	Верхняя частота	Ресурс (циклов)	Класс применения
Rosenberger	SMP, SMPM, 2,92 мм, 1,85 мм	до 67 ГГц	500+	Прецизионные измерения, АФАР
Huber+Suhner	Все коаксиальные стандарты	до 50 ГГц	1000+	Метрология, авиация
Amphenol/Pasternack	Коаксиал + волноводы WR	до 40 ГГц (WR)	300+	Лабораторные тракты, спутниковые системы
Telegärtner	N, SMA, BNC, TNC	до 26 ГГц	500+	Телеком, промышленная связь
Spinner	7/16 DIN, N	до 11 ГГц	800+	Фидерные тракты, Ericsson

7. Адаптеры в каталоге

Готовые решения с артикулами, доступные к заказу. Коаксиальные адаптеры — для лабораторных трактов, волноводные WR — для спутниковых и mmWave-участков.

Коаксиальные адаптеры

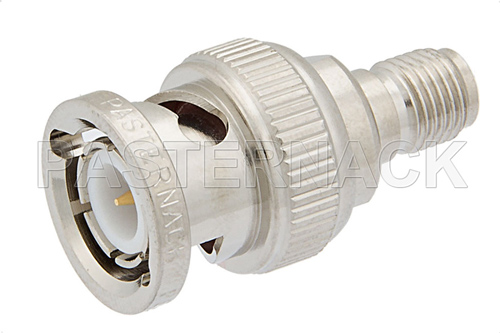

PE9073

PE9073 SMA→BNC

Открыть →

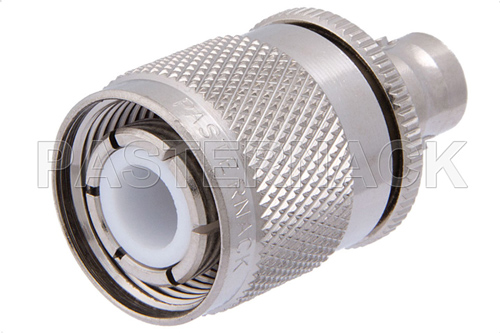

PE9126

PE9126 HN→BNC

Открыть →

19K132

Rosenberger 19K132

Открыть →

Волноводные адаптеры WR

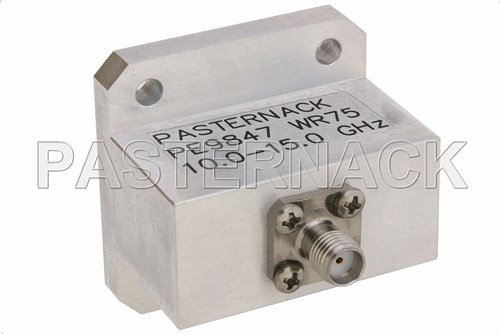

PE9847

PE9847 WR-75→SMA

Открыть →

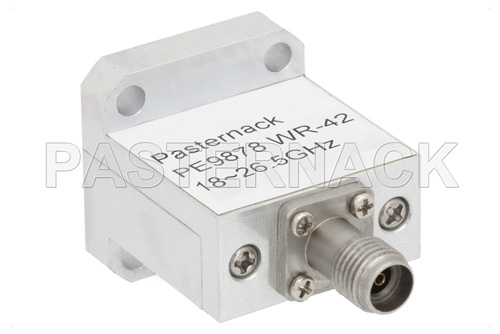

PE9878

PE9878 WR-42→2,92мм

Открыть →

PE9826

PE9826 WR-28→2,92мм

Открыть →

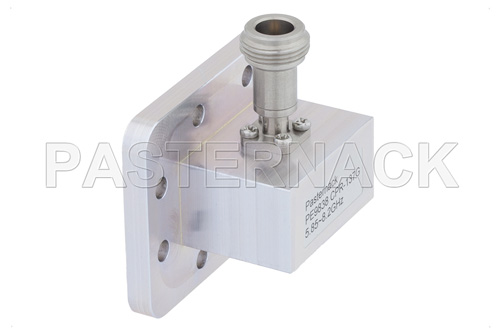

PE9838

PE9838 CPR-137G→N

Открыть →

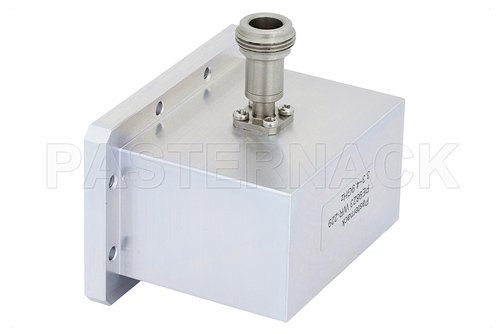

PE9823

PE9823 WR-229→N

Открыть →

8. Чек-лист выбора адаптера для измерительного тракта

✓Определите верхнюю рабочую частоту — от неё зависит тип разъёма (SMA до 18 ГГц, 2,92 мм до 40 ГГц).

✓Включите параметры адаптера в калибровку VNA — нельзя калибровать «до», а измерять «после».

✓Минимизируйте количество адаптеров — не более двух в цепочке для надёжного результата.

✓Для измерений выше 18 ГГц — только Rosenberger или Huber+Suhner, никаких no-name.

✓Для WR-серий убедитесь в соответствии типа фланца оборудованию (WR-28 ≠ WR-34 ≠ WR-42).

✓Храните прецизионные адаптеры в кейсе с защитными заглушками, не в общем ящике.

✓Периодически проверяйте адаптеры: КСВ не должен «гулять» при вращении — признак нестабильного контакта.

9. Часто задаваемые вопросы (FAQ)

Чем SMA отличается от 3,5 мм? Они же механически совместимы?

Механически — да, внешняя резьба и габариты совпадают. Электрически это разные разъёмы: SMA рассчитан до 18 ГГц, 3,5 мм (APC-3.5) — до 26,5 ГГц, отличается геометрия внутреннего проводника и диэлектрика. Вставить SMA в 3,5 мм-розетку можно, и это не разрушит разъём сразу, но для прецизионных измерений выше 18 ГГц такое сочетание даёт неопределённые и нестабильные характеристики. В этом диапазоне используйте 3,5 мм или 2,92 мм на обоих концах тракта.

Как откалибровать VNA с адаптером в тракте?

Самый простой метод — установить адаптер в тракт и перенести плоскость калибровки к его выходу, для чего нужна калибровочная мера (Cal kit) с нужным разъёмом. Точнее — Port Extension: после стандартной калибровки порта вводится поправка на электрическую длину адаптера (требуются паспортные данные — длина, потери). Наиболее точный метод для прецизионных измерений — SOLT-калибровка (Short-Open-Load-Thru) непосредственно на плоскости DUT с прецизионным Cal kit.

Что такое разъём SMP и зачем он нужен?

SMP (SubMiniature Push-on) — разъём для высокоплотного монтажа в печатных платах. Он вдвое компактнее SMA и фиксируется нажатием без резьбы, что позволяет автоматизировать сборку и размещать разъёмы с шагом менее 5 мм. Применяется в тест-фикстурах, ВЧ-модулях АФАР, испытательных стендах. Для подключения платы с SMP-портами к стандартному кабелю используются адаптеры SMP→SMA (Rosenberger 19K132-K00D3).

Почему волноводные адаптеры WR стоят так дорого?

Три причины. Точность изготовления: допуски на внутренние размеры волновода — единицы микрон, любое отклонение ухудшает КСВ и создаёт отражения. Материалы: корпус из алюминия или меди с точным серебряным или золотым покрытием внутренней поверхности. Малый объём производства: WR-28 и WR-34 — нишевый продукт для специфических применений (5G mmWave, спутниковые системы Ka), малые серии означают высокую цену единицы. Адаптер за 80–150 тыс. рублей — норма для этого класса.

Как хранить прецизионные адаптеры?

Прецизионный адаптер — не расходник, а метрологический инструмент. Всегда в кейсе или боксе с поролоновым вкладышем под каждый адаптер; все коннекторы — с установленными защитными заглушками. Не бросать в ящик с другими инструментами, не класть резьбой на металлическую поверхность. Периодически чистить контакты безворсовой салфеткой. Хранить при комнатной температуре, без конденсата.
