ВЧ-разъёмы для фидерных трактов: N, 7/16 DIN, 4.3-10, SMA

Почему разъём «под ½ дюйма» — это не один артикул, а десятки вариантов. Как выбрать правильный, не потерять КСВ и не переделывать монтаж через год.

Разъём — точка, где одновременно работают механика, электромагнетизм и химия. Ни один другой элемент тракта не имеет столько векторов отказа, и именно поэтому при «не сходящемся» КСВ его проверяют последним — хотя стоило бы первым. Выбор разъёма начинается не с интерфейса, а с кабеля: артикул должен соответствовать конструкции внешнего проводника конкретного производителя.

В статье — шесть стандартов разъёмов и их частотные диапазоны, три типовые ошибки монтажа, выбор между clamp и direct-solder, моменты затяжки (включая критичный 4.3-10), специализация производителей, герметизация и заземление, а также готовые артикулы под каждый кабель.

Содержание

1.Шесть стандартов разъёмов
2.Три ошибки монтажа
3.Clamp или Direct-Solder
4.Момент затяжки
5.Производители: кто на чём
6.Герметизация и заземление
7.Разъёмы в каталоге
8.Чек-лист выбора разъёма
9.Часто задаваемые вопросы (FAQ)
10.Дерево выбора и каталог

1. Шесть стандартов ВЧ-разъёмов: чем они отличаются

Выбор интерфейса определяется частотой, мощностью и форм-фактором оборудования. Шесть стандартов покрывают весь спектр задач фидерных и измерительных трактов.

Тип N · до 11 ГГц · 50/75 Ом

Универсальный стандарт GSM/UMTS/LTE. Самый распространённый в фидерных трактах.

7/16 DIN · до 7,5 ГГц · 50 Ом

Высокомощные передатчики свыше 100 Вт. Большой контакт — меньше нагрев.

4.3-10 · до 6 ГГц · 50 Ом

Стандарт 5G NR. Компактнее 7/16 DIN на 40% при мощности до 1 кВт.

TNC · до 11 ГГц · 50 Ом

Резьбовой аналог BNC. Портативное оборудование, вибростойкие применения.

BNC · до 4 ГГц · 50/75 Ом

Байонетный, быстрый монтаж. Измерительное оборудование, видеосистемы.

SMA · до 18–26 ГГц · 50 Ом

Миниатюрный разъём. Антенны, СВЧ-модули, тестовые стенды высоких частот.

Чем выше рабочая частота, тем меньше разъём: SMA доходит до 26 ГГц, N и TNC — до 11 ГГц, силовые 7/16 DIN и 4.3-10 ограничены 6–7,5 ГГц.

2. Три ошибки, которые разрушают фидерный тракт

Разъём — последнее, что проверяют при разборе проблем тракта, и первое, что стоило бы. Три ошибки встречаются чаще всего.

Разъём не под тот кабель

RFS и Andrew производят кабели ½″, внешне похожие, но с разными конструкциями внешнего проводника — разный шаг гофры, разный диаметр по гребням. Разъёмы под эти кабели не взаимозаменяемы, даже если оба обозначены как «½ дюйма».

Решение: артикул разъёма должен содержать обозначение кабеля. LCF12 — CELLFLEX (RFS). LDF4 — HELIAX (Andrew). EC12/V12 — Eupen. Нет обозначения — уточните у поставщика.

Неверный интерфейс под задачу

Ставить N там, где нужен 7/16 DIN (высокая мощность) — перегрев в точке соединения и деградация контакта. Проектировать новый объект 5G на 7/16 DIN вместо 4.3-10 — устаревшее решение, несовместимое с современным оборудованием.

Решение: мощность >100 Вт → 7/16 DIN или 4.3-10. Новые объекты 5G NR → 4.3-10. Измерительный тракт → SMA или N в зависимости от частоты.

Пропущенная герметизация

Уличный разъём без герметизации служит 1–3 года. Влага проникает под оплётку кабеля капиллярным путём, коррозия распространяется, КСВ нарастает. Через 3 года приходится менять не разъём, а весь участок кабеля.

Решение: комплект герметизации CommScope 221213 на каждое уличное соединение — самовулканизирующаяся лента + UV-ПВХ-лента + хомут.

3. Clamp или Direct-Solder: что выбрать

Технология монтажа разъёма — не вопрос удобства, а вопрос герметичности, срока службы и требований к оснастке на объекте.

Параметр	Clamp (C03)	Direct-Solder (D01)
Принцип монтажа	Зажим внешнего проводника без пайки	Пайка внешнего проводника к разъёму
Инструмент	Обычный ключ	Паяльник, оснастка, опыт
Скорость монтажа	Быстро, 5–7 мин	Медленно, 15–20 мин
Электрический контакт	Хороший	Отличный
Герметичность без доп. мер	IP54–IP67 с герметизацией	Выше, без доп. мер
Применение	Большинство полевых объектов	Труднодоступные места, Арктика, морские объекты

Практика: для подавляющего большинства наземных объектов достаточно clamp-разъёма с комплектом герметизации. Переплачивать за direct-solder имеет смысл только там, где монтаж будет недоступен для обслуживания несколько лет, или в условиях агрессивной влажности (морское побережье, тропики).

4. Момент затяжки: не «покрепче»

Каждый тип разъёма рассчитан на конкретный момент: перетяжка повреждает диэлектрик или деформирует контакт, недотяжка даёт нестабильное соединение. Разброс между типами огромен — от 0,9 до 30 Н·м.

Момент специфичен для каждого типа: большой контакт 7/16 DIN держит 30 Н·м, а компактный 4.3-10 — лишь 3,5 Н·м, поэтому для него обязателен динамометрический ключ.

Тип разъёма	Момент затяжки	Инструмент	При перетяжке	При недотяжке
N	25 Н·м	Ключ 19 мм	Деформация диэлектрика	Люфт, нестабильный КСВ
7/16 DIN	30 Н·м	Ключ 27 мм	Повреждение резьбы	Нагрев контакта
4.3-10	3,5 Н·м (!)	Динамометрический ключ	Трещина диэлектрика	Потери на высокой мощности
SMA	0,9 Н·м	Ключ 8 мм	Срыв резьбы	Отражения выше 10 ГГц
TNC	1,5 Н·м	Ключ 12 мм	Повреждение резьбы	Нестабильность при вибрации

Внимание — разъём 4.3-10: момент затяжки всего 3,5 Н·м, в 8 раз меньше, чем у N. Затянуть «как обычно» руками — значит гарантированно раздавить диэлектрик. Для работы с 4.3-10 нужен динамометрический ключ с диапазоном 1–5 Н·м.

5. Производители: кто специализируется на чём

У каждого ведущего производителя — своя кабельная экосистема и своя ниша. Разъём одного бренда, поставленный на кабель другого, может не обеспечить нужный зажим.

RFS — кабели CELLFLEX LCF. Лидер по объёму заказов в телекоме.

Telegärtner — самый широкий ассортимент: N, SMA, BNC, TNC, 4.3-10.

Andrew/CommScope — кабели HELIAX LDF, FSJ. Комплекты герметизации — стандарт.

Huber+Suhner — прецизионные разъёмы для измерений, авиации, частот выше 6 ГГц.

Eupen — кабели EC 1/2-50, EC 7/8. Проекты Ericsson на европейских рынках.

Spinner — 7/16 DIN для объектов Ericsson. Tier-1 поставщик в Европе.

Производитель	Кабельная экосистема	Ценовой сегмент	Когда выбирать
RFS	CELLFLEX (LCF ½, 7/8)	Средний	Объект с кабелями RFS
Andrew / CommScope	HELIAX (LDF4, LDF5, FSJ)	Средний	Объект с кабелями Andrew
Telegärtner	Универсален	Средний	Нестандартная комбинация разъёмов
Huber+Suhner	SUCOFLEX	Выше среднего	Измерения, >6 ГГц, авиация
Eupen	EC 1/2-50, EC 7/8	Средний	Объект с кабелями Eupen
Radiolab	РК-50, RG-58/213	Доступный	Отечественные проекты, наборы

6. Герметизация и заземление: почему это не опция

На одном из сервисных выездов через три года после ввода в эксплуатацию оператор зафиксировал рост КСВ на секторе. Бригада обнаружила чёрную коррозию под оплёткой на полтора сантиметра вглубь — кабель пришлось менять целым пролётом. Причина — разъём без герметизации.

Правильный порядок герметизации (CommScope): 1) зажать разъём с регламентным моментом (N — 25 Н·м, 7/16 DIN — 30 Н·м); 2) три слоя самовулканизирующейся ленты с нахлёстом 50%, растяжение 200%; 3) два слоя UV-ПВХ-ленты снизу вверх (водоотвод — от кабеля к разъёму); 4) хомут у нижнего края намотки.

Частая ошибка: мотать ленту сверху вниз — значит создать козырёк, заводящий воду под намотку. Всегда снизу вверх. Кажется незначительным, но разница в сроке службы — в разы.

Заземление фидера. Кабель — длинный проводник, который при ударе молнии поблизости собирает наведённый потенциал. Если фидер не заземлён, этот потенциал поступает прямо в порт радиооборудования. Комплект заземления устанавливается через каждые 20–25 метров трассы, у основания мачты и у входа в здание — это требование молниезащиты, а не рекомендация.

7. Разъёмы в каталоге

Готовые артикулы под конкретный кабель: CELLFLEX ½″, HELIAX, 7/8″, плюс комплекты герметизации и заземления.

Разъёмы под кабель CELLFLEX ½″

NM-LCF12-C03

RFS NM-LCF12-C03

Открыть →

NF-LCF12-C03

RFS NF-LCF12-C03

Открыть →

NM-LCF12-D01

RFS NM-LCF12-D01

Открыть →

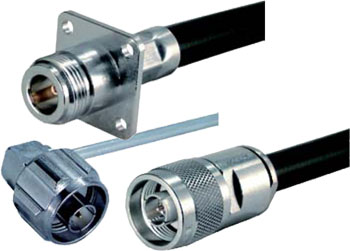

NM50V12

EUPEN NM50V12

Открыть →

Разъёмы под кабель HELIAX

L4TNM-PSA

Andrew L4TNM-PSA

Открыть →

L4TNF-PSA

Andrew L4TNF-PSA

Открыть →

Разъёмы под кабель 7/8″

NM-LCF78-C03

RFS NM-LCF78-C03

Открыть →

NM-LCF78-D01

RFS NM-LCF78-D01

Открыть →

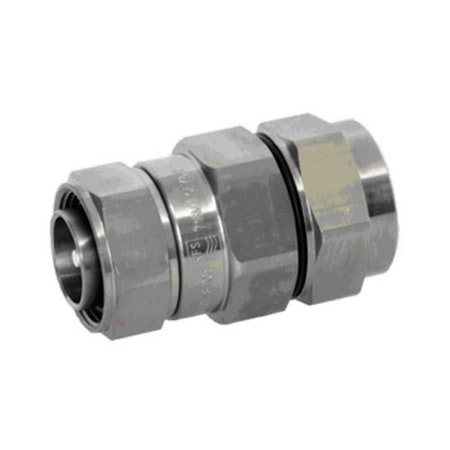

716M-LCF78-D01

RFS 716M-LCF78-D01

Открыть →

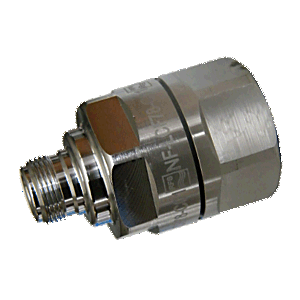

NF-LCF78-C03

RFS NF-LCF78-C03

Открыть →

Герметизация и заземление

221213

CommScope 221213

Открыть →

GKSPEED20-12P

RFS GKSPEED20-12P

Открыть →

GKSPEED20-78P

RFS GKSPEED20-78P

Открыть →

8. Чек-лист: как выбрать разъём правильно

✓Определите тип и производителя кабеля на объекте — это первое и главное.

✓Определите интерфейс оборудования — N, 7/16 DIN или 4.3-10.

✓Выберите технологию монтажа — clamp для большинства объектов, direct-solder для труднодоступных.

✓Проверьте диапазон частот — SMA нужен только при работе выше 6 ГГц.

✓Проверьте мощность передатчика — выше 100 Вт требует 7/16 DIN или 4.3-10.

✓Включите в спецификацию комплект герметизации на каждое уличное соединение.

✓Включите в спецификацию комплекты заземления фидера — каждые 20–25 м трассы.

9. Часто задаваемые вопросы (FAQ)

Можно ли поставить разъём RFS на кабель Andrew?

Нет. Кабели RFS CELLFLEX и Andrew HELIAX различаются по конструкции внешнего проводника: разный шаг гофры, диаметр по гребням, толщина стенки. Разъём, рассчитанный на геометрию CELLFLEX, при установке на LDF4-50A не обеспечит плотный зажим внешнего проводника — нестабильный контакт и КСВ выше расчётного даже при правильном моменте. Для кабелей Andrew используйте серию L4T (N-male L4TNM-PSA, N-female L4TNF-PSA), для RFS CELLFLEX — серию NM/NF-LCF.

Стоит ли переходить на 4.3-10 при модернизации объекта?

Зависит от объёма. Если меняется только оборудование, а трасса остаётся — оцените, что дешевле: переходник N↔4.3-10 или перемонтаж разъёмов. Как правило, при модернизации более 30% трассы выгоднее сразу поставить разъёмы 4.3-10. Если проектируется новый объект 5G NR с нуля — 4.3-10 рекомендован ведущими производителями оборудования (Ericsson, Nokia, Huawei): компактнее 7/16 DIN на 40%, держит ту же мощность, и в перспективе 10 лет — правильный выбор.

Нужна ли герметизация на разъёмах в закрытом шкафу?

Если шкаф в отапливаемом помещении без контакта с наружным воздухом — герметизация не нужна. Если шкаф уличный с вентиляцией через наружный воздух (большинство уличных базовых шкафов) — конденсат неизбежен при перепадах температуры, и разъёмы стоит защитить. Для внутренних соединений достаточно полимерного герметика, для уличных и кровельных — только комплект с самовулканизирующейся лентой.

Как определить, что разъём нужно менять?

Без вскрытия: КСВ на секторе вырос на 0,1–0,2 единицы относительно исходного; уровень принимаемого сигнала снизился без изменений конфигурации; на рефлектометре видна точка отражения на конкретном расстоянии. При осмотре вскрытого разъёма: почернение или позеленение контактной поверхности, коррозия под оплёткой, разбухание или потемнение диэлектрика. Любой из признаков — основание для замены, не для «ещё немного посмотрим».

Что такое «доминантное отражение» и как его найти?

Доминантное отражение — точка тракта, вносящая наибольший вклад в суммарный КСВ. Найти можно кабельным рефлектометром (OTDR или DTF-режим анализатора антенн): прибор строит зависимость уровня отражений от расстояния, пик указывает на проблемное соединение. Если пик приходится ровно на известный разъём (у антенного ввода или соединения двух пролётов) — начинайте с него: разъём в точке пика подлежит осмотру и, скорее всего, замене.

Почему у одного артикула разные цены у разных поставщиков?

Несколько причин. Контрафакт или OEM-копия под оригинальным обозначением: разъём внешне идентичен, но из другого сплава и с другими допусками. Разная комплектность (с уплотнительным кольцом или без, с заглушкой или без). Разные условия поставки (официальный дистрибьютор против параллельного импорта). Для ответственных объектов операторов рекомендуется покупать у официальных дистрибьюторов с документами о происхождении — разница в цене окупается отсутствием рекламации через год.

10. Дерево выбора и разделы каталога

Краткий маршрут «ситуация → разъём» для быстрого подбора под объект:

Кабель на объекте

RFS CELLFLEX LCF ½ или 7/8

RFS NM/NF-LCF12/78

Кабель на объекте

Andrew HELIAX LDF4 или LDF5

Andrew L4TNM / L5TNM

Новый объект

5G NR, AAS-антенны

Серия 4.3-10

Мощность передатчика

Более 100 Вт, устаревшее оборудование

7/16 DIN

Задача

Измерительный стенд, частоты выше 6 ГГц

SMA или N

Любой уличный монтаж
