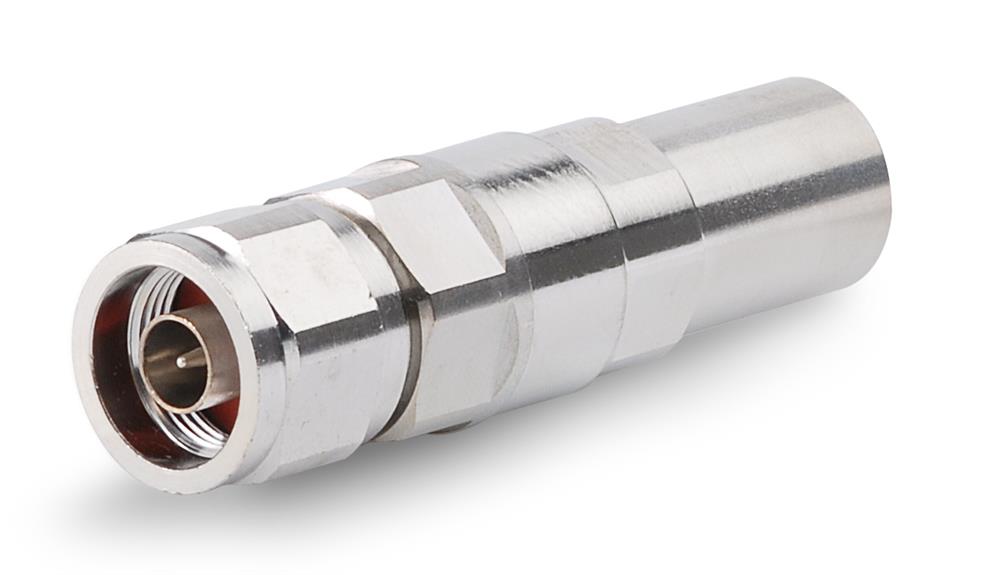

Разъем Andrew L4TNM-PSA N-типа

Производитель
Andrew

Цена по запросу

RUB
Есть в наличии

Доставка

Звоните: 8 (800) 505 92 60
8 (495) 109 02 08
Пишите: sales@bbrc.ru
Оплата

Доставка по всей России и СНГ

Гарантия качества
Бесплатное составление ТЗ
Официальная гарантия
yandex_market

Описание Товара

Производитель
Andrew
Интерфейс
N Male
Тип корпуса
Прямой
Код системы согласования
854 420
Сопротивление соединительного разъема
50 Ом
Рабочая полоса частот
0 - 8800 МГц
Сопротивление кабеля
50 Ом
Интермодуляционные искажения 3-го уровня
-116 дБм на частоте 910МГц
Метод проверки интермодуляционного искажения 3-го
Две несущие по +43дБм
Рабочее напряжение, максимальное
707 В
Испытательное напряжение, постоянный ток
2000 В
Сопротивление внешних контактов, максимальное
0,3 мОм
Сопротивление внутренних контактов, максимальное
2 мОм
Сопротивление изоляции, минимальное
5000 МОм
Средняя мощность
0,6 кВт при 900 МГц
Пиковая мощность, максимальная
10 кВт
Вносимые потери, стандартные
0,05 дБм
Эффективность экранирования
-130 дБ
Метод крепления внешнего контакта
Развальцовка
Осаждение внешнего контакта
Трехслойный металл
Осаждение внутреннего контакта
Серебро
Надежность крепления
25 циклов
Надежность интерфейса
500 циклов
Стандарт надежности интерфейса
IEC 61169-4:9.5
Усилие удержания коннектора
890 Н
Удержание соединителя при поворотной нагрузке
5,42 Н/м
Усиление вставки
66,72 Hм
Сила затяжки соединительной гайки
4,52Hм
Сила удержания соединительной гайки
1000,85 Н
Номинальный размер
1/2 дюйма
Диаметр
22,35 мм
Длина
76,7 мм
Вес
94,71 г
Рабочая температура
-55 °C дo +85 °C
Глубина погружения
1 м
Метод испытания погружением
IEC 60529:2001, IP68
Испытания влагостойкости
Погружение
Метод испытания влагостойкости
IEC 60529:2001, IP66
Коэффициент стоячей волны (45–1000 МГц)
1,02
Коэффициент стоячей волны (1010–2200 МГц)
1,03
Коэффициент стоячей волны (2210–3000 МГц)
1,05
Коэффициент стоячей волны (3010–4000 МГц)
1,09
Коэффициент стоячей волны (4010–6000 МГц)
1,25
