Грозоразрядник Andrew APT-DFDM-DB
Код: 12137
75 ₽
с НДС
Количество
шт
Звоните:
Пишите:
sales@bbrc.ru
ANDREW · Серия APT-DFDM-DB

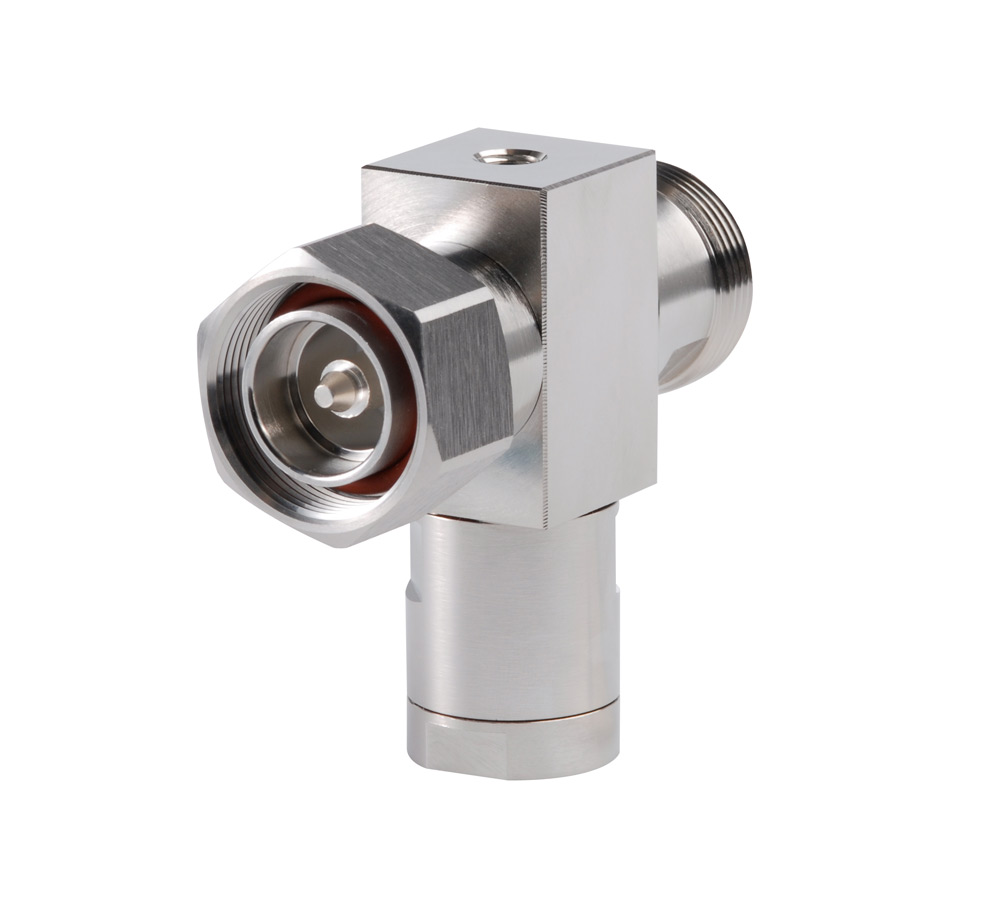

Грозоразрядник Andrew APT-DFDM-DB
Грозоразрядник Andrew (Amphenol) для защиты ВЧ-тракта от грозовых перенапряжений. Газоразрядная трубка с малыми вносимыми потерями и широким частотным диапазоном.
Andrew · Amphenol
HELIAX®
Грозоразрядник
−40°C…+100°C
Рабочая температура
20 kA
Импульс молнии
400 W
Средняя мощность
698…3800 МГц
Частоты
RoHS / REACH
Соответствие
О модели
Артикул APT-DFDM-DB — грозоразрядник Andrew серии Arrestor Plus® на основе газоразрядной трубки. Обеспечивает защиту приёмо-передающего оборудования от наведённых импульсов и грозовых перенапряжений в ВЧ-тракте.
Arrestor Plus®: газоразрядная трубка пропускает полезный сигнал и срабатывает на пробой при импульсном перенапряжении. Качественное заземление — обязательное условие работы.
Ключевые преимущества
Широкий рабочий диапазон
Частоты: 698…3800 МГц.
Импульс 20 kA
Высокая стойкость к молниевым импульсам — защита приёмо-передающего оборудования.
Низкие вносимые потери 0.2 dB
Минимально влияет на полезный сигнал в тракте.
Защита от пыли и влаги
IP68 (mated), водометы по IP66.
Технические характеристики
| Классификация и применение | |
|---|---|
| Артикул | APT-DFDM-DB |
| Тип изделия | Gas tube |
| Бренд / серия | Arrestor Plus® |
| Тип устройства | dc Block |
| Конструкция корпуса | Inline |
| Интерфейс 1 | 4.3-10 DIN Female |
| Интерфейс 2 | 4.3-10 DIN Male |
| Покрытие центрального контакта | Gold |
| Покрытие внешнего контакта | Silver |
| Герметизация под давлением | No |
| Конструкция и эксплуатация | |
|---|---|
| Рабочая температура | -40 °C to +100 °C |
| Вносимые потери (типовые) | 0.2 dB |
| Средняя мощность | 400 W |
| Импеданс разъёма | 50 ohm |
| Импульс молниевого тока | 20 kA (8/20 waveform) |
| Рабочий диапазон частот | 698 – 3800 MHz |
| Долговечность интерфейса | 500 cycles |
| Защита при погружении | IP68 (mated) |
| Соответствие | CHINA-ROHS, ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS |
Области применения
Базовые станции
Установка между антенной и приёмо-передающим оборудованием.
Высокие мачты и открытые площадки
Объекты с высоким риском грозового воздействия.
Сервис тракта
Замена сработавшего разрядника после грозы.
Проектная поставка
В составе АФУ под спецификацию объекта.
Монтаж и настройка
- 1Установите грозоразрядник между антенной и приёмо-передающим оборудованием.
- 2Закрепите булькхедный фланец на заземляющую шину или панель.
- 3Подсоедините антенный кабель к интерфейсу со стороны антенны.
- 4Подсоедините аппаратный кабель к интерфейсу со стороны оборудования.
- 5Проверьте качество заземления — критично для срабатывания газовой трубки.
Сертификация
RoHS
REACH-SVHC
ISO 9001:2015
CHINA-RoHS
UK-RoHS
Частые вопросы
В каком частотном диапазоне работает разрядник?Рабочий диапазон: 698…3800 МГц.
Кому сейчас принадлежит бренд Andrew?В 2025 году бренд Andrew (включая HELIAX®) вошёл в группу Amphenol. На свежих даташитах указано: «ANDREW, an Amphenol company». Артикулы и спецификации продукции при этом сохранены.
Гарантии и сервис
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
