Высокочастотный разъём Andrew (Amphenol) для соединения коаксиального кабеля 1/2" с радиочастотным оборудованием. Качество интерфейса определяет КСВН и долговечность тракта.

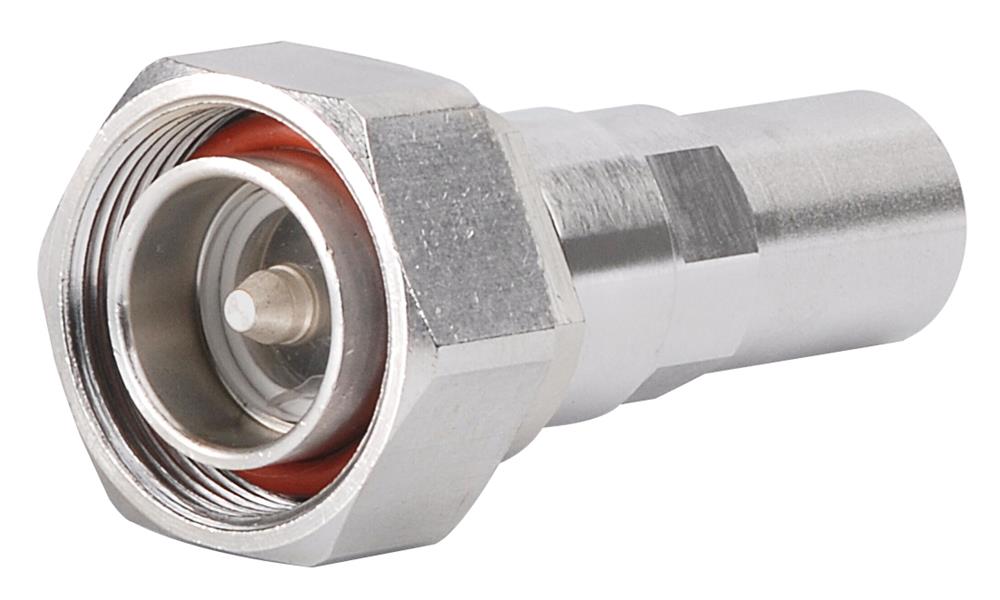

Артикул L4TDM-PSA — фирменный разъём Andrew серии HELIAX® для коаксиального кабеля. Обеспечивает заводское качество СВЧ-соединения с подтверждёнными параметрами по 3-му интермоду, КСВН и долговечности.
| Классификация и применение | |
|---|---|
| Артикул | L4TDM-PSA |
| Тип изделия | Wireless and radiating connector |
| Бренд / серия | HELIAX® | Positive Stop™ |
| Серия кабеля | LDF4-50A |
| Семейство кабеля | LDF4-50A |
| Тип артикула | ANDREW® standard product (Global) |
| Конструкция корпуса | Straight |
| Угол монтажа | Straight |
| Номинальный размер | 1/2 in |
| HS-код | 85366910 |
| Интерфейс 1 | 7-16 DIN Male |
| Покрытие центрального контакта | Silver |
| Покрытие внешнего контакта | Trimetal |
| Конструкция и эксплуатация | |
|---|---|
| Момент затяжки гайки | 25 N-m | 221.269 in lb |
| Долговечность присоединения | 25 cycles |
| Рабочая температура | -55 °C to +85 °C (-67 °F to +185 °F) |
| Коэффициент вносимых потерь | 0.05√freq (GHz) |
| Эффективность экранирования | -110 dB |
| Средняя мощность | 1.1 kW @ 900 MHz |
| Пиковая мощность | 40 kW |
| Макс. ВЧ-напряжение | 1415 Vrms |
| Импеданс разъёма | 50 ohm |
| Волновое сопротивление | 50 ohm |
| Рабочий диапазон частот | 0 – 8800 MHz |
| КСВН | 1.023 (45-1000 MHz, RL 38.89 dB), 1.029 (1010-2200 MHz, RL 36.9 dB), 1.046 (2200-3000 MHz, RL 32.96 dB) |
| Долговечность интерфейса | 500 cycles |
| Защита при погружении | IP68 (1 m, unmated, 24h) |
| Защита от струй воды | IP66 |
| Масса нетто | 120.09 g | 0.265 lb |
| Соответствие | ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS |
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew L4TDM-PSA
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем Разъем Andrew L4TDM-PSA 7-16 DIN под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
