Коаксиальные переходники: когда ставить, когда — ошибка
N↔BNC, N↔SMA, 7/16↔N, 4.3-10↔N — переходник в тракте кажется простым решением. Разбираем, когда он допустим, что вносит в сигнал и как выбрать правильно.
Инженеры часто воспринимают переходник как «просто кусок металла между двумя разъёмами». Это не так: каждый переходник — два дополнительных контакта в тракте, и каждый вносит потери на вставку и потери на отражение. В измерительном тракте переходник неизбежен, в постоянном монтаже фидера — почти всегда ошибка.
В статье — четыре типовых сценария применения, что переходник вносит в сигнал, сравнение производителей, таблица востребованных пар «что с чем стыкуется» и готовые решения с артикулами под каждую задачу.
Содержание
1. Четыре сценария применения переходников
Переходник уместен в строго определённых ситуациях. Понимание сценария — первый шаг к правильному решению: где переходник инструмент, а где скрытая точка отказа.
Модернизация
Новое оборудование с 7/16 DIN, старая трасса с N. Переходник — временная мера до перемонтажа.
Измерения
Порт прибора и DUT с разными интерфейсами. Адаптер — необходимый инструмент тракта.
Набор бригады
Неизвестный объект, разнотипное оборудование. Набор из 30–40 переходников — страховка.
Ex-зоны
Несоответствие резьбы кабельного ввода. Переходная втулка как часть сертифицированной системы.
Главное, что нужно держать в голове — переходники не бесплатны для сигнала. Их вклад в потери накапливается с каждым звеном:
Один качественный переходник почти незаметен, но четыре подряд дают уже 0,4–1,2 дБ — ощутимая величина на антенном посту.
2. Переходник — не нейтральный элемент
Каждый переходник — два дополнительных контакта в тракте, каждый из которых вносит потери на вставку и потери на отражение. Один качественный переходник (Telegärtner, Spinner, Huber+Suhner): потери на вставку 0,1–0,3 дБ, потери на отражение −30 дБ и лучше. Для одного перехода это незаметно, но когда их в тракте четыре — суммарные потери уже 0,4–1,2 дБ.
3. Когда переходник допустим, а когда — нет
4. Сравнение производителей переходников
Разница между бюджетным no-name и качественным Telegärtner или Huber+Suhner — это не только ресурс, но и стабильность КСВ, критичная в измерительных трактах.
| Производитель | Специализация | Ресурс (циклов) | КСВ (типичный) | Когда выбирать |
|---|---|---|---|---|
| Telegärtner | Весь спектр комбинаций N/SMA/BNC/TNC | 500+ | <1,2 | Постоянный монтаж, любые пары |
| Spinner | 7/16 DIN ↔ N, высокомощные тракты | 800+ | <1,15 | Объекты Ericsson, вибрация |
| Huber+Suhner | Прецизионные, калиброванные | 1000+ | <1,1 | Измерения, частые подключения |
| Radiolab ANLI | Наборы YC-30, YC-40 | 300+ | <1,3 | Набор бригады, полевые работы |
| No-name (Китай) | — | 50–100 | >1,5 | Не рекомендуется |
5. Типовые пары и матрица выбора
Наиболее востребованные комбинации переходников в практике монтажа и измерений.
| Переход | Типичная задача | Производитель | Примечание |
|---|---|---|---|

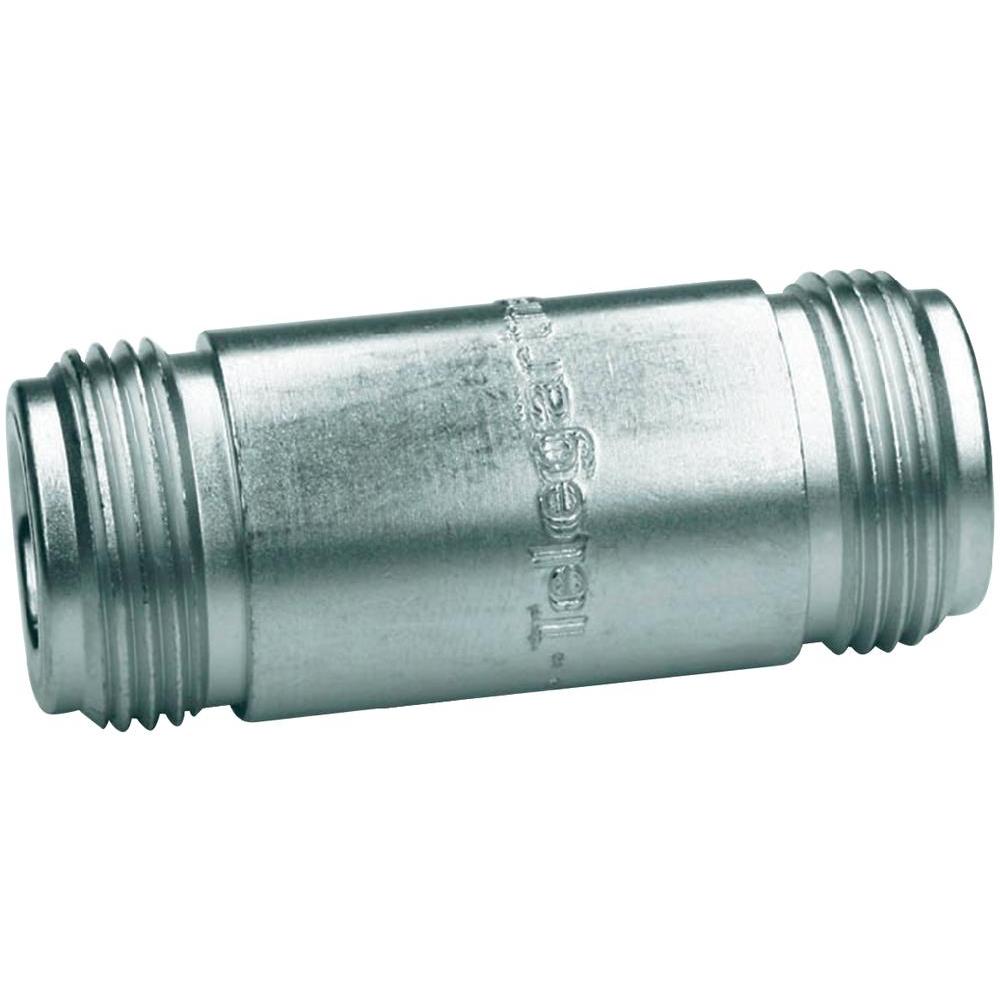

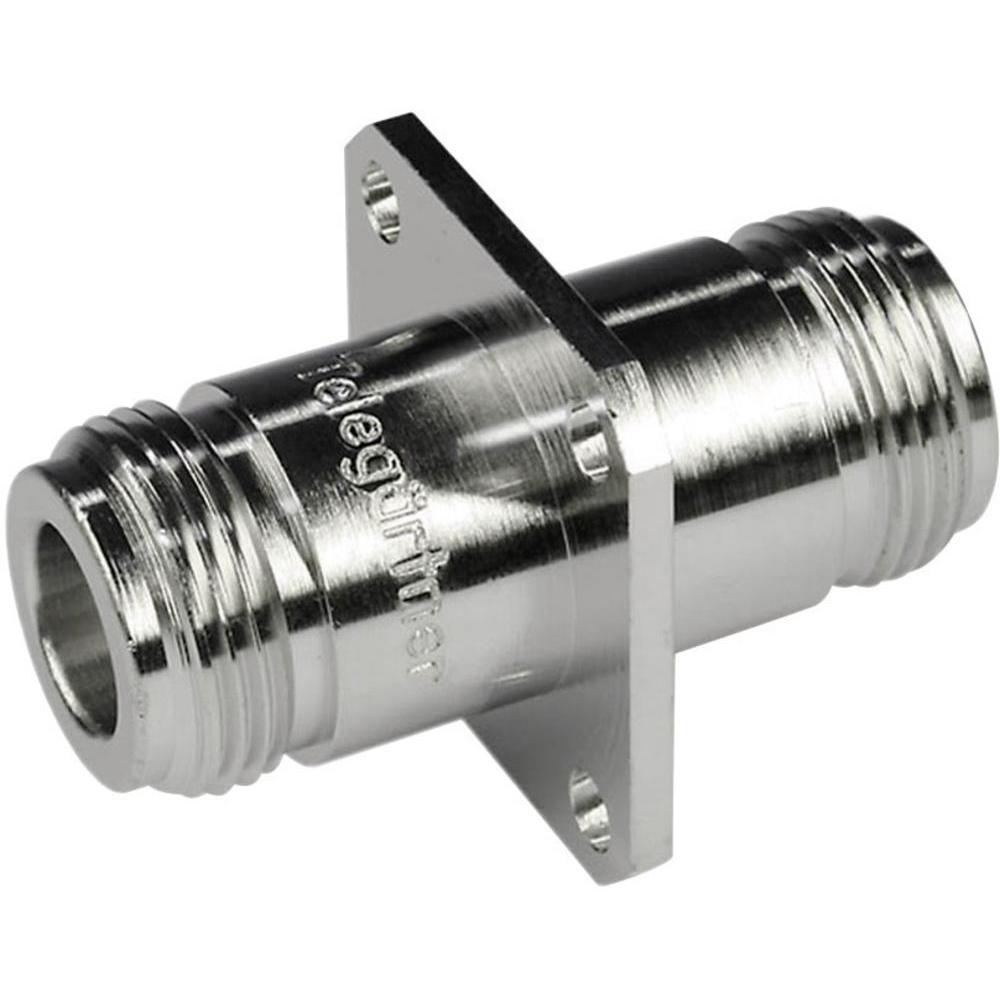

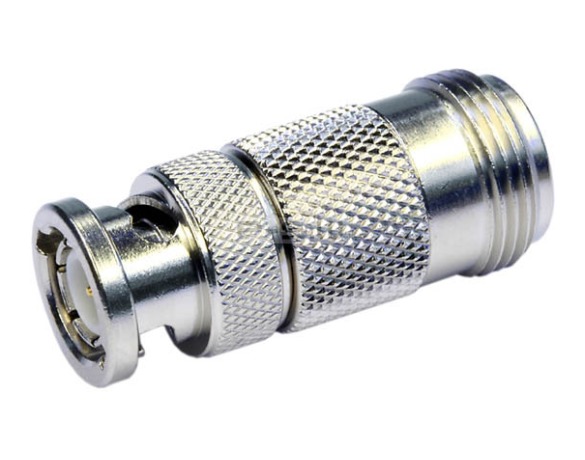

| N(F) ↔ N(F) | Стыковка двух N-male сборок | Telegärtner J01024A0004 | Самый частый переход на объектах |
| N(M) ↔ N(M) | Стыковка двух N-female портов | Telegärtner J01024A0005 | Например, два анализатора рядом |
| 7/16(M) → N(F) | Новое оборудование 7/16 DIN, старая трасса N | Spinner BN194400 | Рекомендован для объектов Ericsson |
| 7/16(F) → N(M) | Обратный переход | RFS 716F-NM | При замене кабельной трассы |
| BNC(M) → SMA(F) | Осциллограф → антенна или модуль | Telegärtner J01008A0017 | До 4 ГГц |
| BNC ↔ N | Старый измерительный прибор → N-тракт | Telegärtner J01008A0824 | Частая пара в лабораториях |
| SMA(F) ↔ SMA(F) | Наращивание кабельной сборки SMA | Telegärtner J01154A0001 | До 18 ГГц |
| BNC(M) → N(F) | Измерительный прибор с BNC → N-тракт | Huber+Suhner 33 BNC-N-50 | Калиброванный класс для метрологии |
Для быстрого подбора — матрица «задача → переходник» с цветовой кодировкой класса:
Маршрут «задача → переходник»: для объектов Ericsson — Spinner, для универсальных пар — Telegärtner, для метрологии — Huber+Suhner, для бригады — наборы ANLI, для Ex-вводов — Raychem.
6. Переходники для Ex-зон и кабельных вводов
Отдельный класс — переходные втулки для кабельных вводов во взрывозащищённом исполнении. Ситуация типичная: щит имеет гнездо М25, кабель рассчитан на М20. Сверлить новое отверстие нельзя — это нарушение сертификации Ex. Решение — сертифицированная переходная втулка.
REDUCER-M25/20-РА
Полиамид PA66, М25→М20, для исполнения Ex e. До +100°C.
REDUCER-M40/32-EEXE
Латунь, М40→М32, маркировка EEx e II. Для крупных кабелей в зонах 1 и 2.
ADPT-М20/M25 EEx e
Обратный переход, М20 на М25, латунь.
