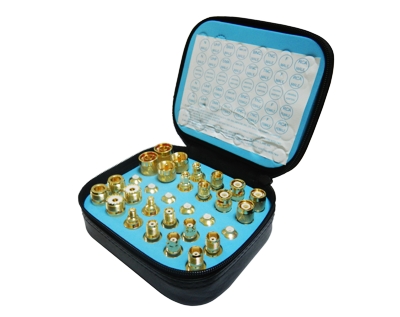

Radiolab YC-30 — набор позолоченных ВЧ-переходников, 30 предметов, в футляре.
Ранее эта позиция продавалась в нашем каталоге под маркой Anli. Обозначение и характеристики — по каталогу Radiolab.
YC-30 — набор сборных ВЧ-переходников: каждый соединитель накручивается на универсальную муфту, так что из двух половинок собирается нужный адаптер между сериями или внутри серии.
По вкладышу производителя в наборе 30 предметов: по два штекера и по два гнезда N, UHF, SMA, mini-UHF, BNC и TNC (24 шт.) и 6 универсальных муфт.
Из шести серий можно собрать до 78 комбинаций адаптеров; набор уложен в кожаный футляр на молнии.
Радиолаб указывает рабочую частоту до 600 МГц для UHF и BNC и до 3 ГГц для N, TNC, mini-UHF и SMA.
| Всего элементов | 30 |
|---|---|
| Соединители | N, UHF, mini-UHF, SMA, BNC, TNC — по 2 штекера и 2 гнезда каждой серии (24 шт.) |
| Универсальные муфты | 6 шт. |
| Число комбинаций | до 78 |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,3 ± 0,15 дБ |
| Макс. частота UHF, BNC | 600 МГц |
| Макс. частота N, TNC, mini-UHF, SMA | 3 ГГц |
| Упаковка | кожаный футляр |
YC-40 — тот же набор плюс по 2 штекера и 2 гнезда F и RCA и ещё 2 муфты (40 предметов). По вкладышу существуют также YC-30-1 (по одному штекеру и гнезду расширенного ряда серий, включая MCX, SMC, SMB, FME и др.) и YC-40-1 (YC-30-1 плюс SSMA, SSMB и 2 муфты).
Поставка антенн, креплений и ВЧ-разъёмов. Пришлите модель или задачу — диапазон, тип радиостанции, кабель и разъём — подберём комплект и ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по каталогу Radiolab. Исполнение и покрытие уточняйте при заказе.
Поставляем Radiolab YC-30 Набор позолоченных ВЧ-переходников, 30 предметов, в футляре под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
