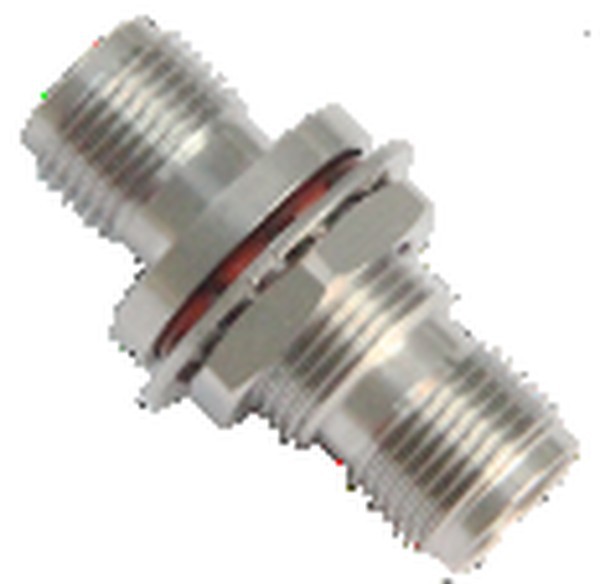

Переходники коаксиальные 2,4 мм–3,5 мм: 4 модели, диапазон до 33 ГГц. Соединение трактов с разными типами или полом соединителей.
Серия KADAMM ПК-2,4-3,5 — 4 модели в диапазоне до 33 ГГц, соединители 2,4 мм, 3,5 мм. Модели различаются: описание.
В серии KADAMM ПК-2,4-3,5 — 4 модели. Для каждой модели — диапазон частот, КСВН, типы и пол соединителей (вилка или розетка), материал корпуса.
Переход нужен там, где соединители двух узлов не сочленяются напрямую: разные типы или одинаковый род на обеих сторонах (две вилки, две розетки). Он короче кабельной перемычки и вносит меньше ослабления и отражений.
Любой переход — неоднородность тракта. Верхнюю частоту пары задаёт соединитель с меньшей предельной частотой, а на измерительных портах переход часто ставят как сохранитель: износ от многократных подключений принимает он, а не дорогой разъём прибора.
Переходы 2,4 мм–3,5 мм. Переход 2,4 мм–3,5 мм соединяет миллиметровый порт с сантиметровым трактом на 3,5 мм или SMA. Его ставят, когда широкополосный прибор используется для проверки компонентов нижних диапазонов. Из двух соединителей ниже по частоте 3,5 мм — он и задаёт предел. Обе стороны прецизионные, поэтому переход годится для калибровки в плоскости 3,5 мм. Переход позволяет использовать измерительные кабели и порты 2,4 мм при работе с калибровочными наборами и изделиями 3,5 мм. Типичная схема — анализатор миллиметрового диапазона, переход на порте и калибровка в плоскости 3,5 мм для проверки компонентов сантиметрового диапазона. Если анализатор используется и для миллиметровых, и для сантиметровых задач, держите переходы всех сочетаний пола в одном футляре: перестроение схемы займёт меньше времени, а прецизионные порты прибора останутся нетронутыми.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | до 33 ГГц |
| Описание | 2,4 |
| Артикул | Описание |
|---|---|
| KADAMM ПК-2,4(в)-3,5(в) | 2,4 мм (в) – 3,5 мм (в) |
| KADAMM ПК-2,4(в)-3,5(р) | 2,4 мм (в) – 3,5 мм (р) |
| KADAMM ПК-2,4(р)-3,5(в) | 2,4 мм (р) – 3,5 мм (в) |
| KADAMM ПК-2,4(р)-3,5(р) | 2,4 мм (р) – 3,5 мм (р) |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–33 |
| КСВН, не более | 1,15 |
| Внешний проводник (материал / покрытие) | пассивированная нержавеющая сталь |
| Рабочая температура, °C | -60–+165 |
| Параметр | Что означает |
|---|---|
| Описание | Расшифровка исполнения: типы и пол соединителей, форма корпуса (прямой, угловой, проходной, тройник). В серии: 2,4. |
Измерительные стенды и тракты векторных анализаторов цепей, стыковка узлов с разными соединителями, защита портов приборов от износа.
Комплект поставки модели серии KADAMM ПК-2,4-3,5: переход коаксиальный, паспорт изделия.
Можно, но каждый стык добавляет отражение и ослабление.
Один переход с нужными соединителями на концах даёт меньший КСВН тракта.
Механически эти соединители совместимы.
Для прецизионных измерений подбирают переход измерительного класса, равного классу порта прибора, — иначе порт прибора изнашивается быстрее.
По строке таблицы исполнений — полным артикулом.
Нет нужной пары — укажите типы и род соединителей на концах.
Да, сторона 3,5 мм механически стыкуется с SMA.
Все 4 модели серии KADAMM ПК-2,4-3,5 работают в диапазоне до 33 ГГц.
У всех 4 модели серии KADAMM ПК-2,4-3,5: Диапазон частот, ГГц — 0–33; КСВН — 1,15; Внешний проводник (материал / покрытие) — пассивированная нержавеющая сталь; Рабочая температура, °C — -60–+165.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПК-2,4-3,5 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПК-2,4-3,5 могут уточняться без уведомления.
Поставляем Переходники коаксиальные 2,4 мм–3,5 мм KADAMM ПК-2,4-3,5 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
