Зачем нужна калибровка
Векторный анализатор цепей измеряет не только исследуемое устройство, но и всё, что стоит между его портами и этим устройством: кабели, переходники, разъёмы. Калибровка переносит плоскость отсчёта на конец кабеля и математически исключает собственные отражения и потери тракта. Делается это с помощью мер с известными характеристиками — калибровочного набора.

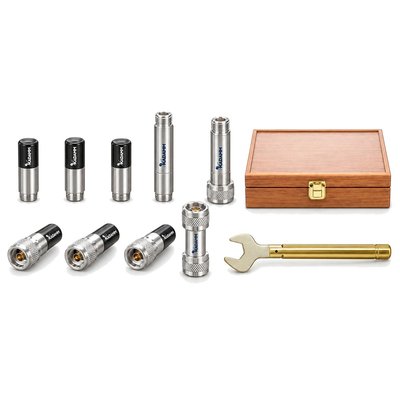

Классический набор SOLT состоит из четырёх мер: холостой ход (Open), короткое замыкание (Short), согласованная нагрузка (Load) и перемычка (Thru). По ним анализатор вычисляет поправочные коэффициенты для каждой частотной точки.
Что входит в набор
| Мера | Что моделирует | Зачем нужна |
|---|---|---|
| Open (холостой ход) | разомкнутый конец линии | задаёт отражение с известной фазой |
| Short (короткое замыкание) | замкнутый конец линии | вторая опорная точка отражения |
| Load (согласованная нагрузка) | идеальные 50 Ом | определяет уровень собственных отражений тракта |
| Thru (перемычка) | прямое соединение портов | калибрует передачу между портами |
Набор поставляется под конкретный тип разъёма и пол: для измерения устройств с розетками нужны меры с вилками и наоборот. В серии KADAMM КНВ — 111 исполнений до 67 ГГц: наборы под SMA, 3,5 мм, 2,92 мм, 2,4 мм и 1,85 мм, вилка и розетка, с разным составом мер.
Как выбрать набор
- Тип разъёма прибора и устройства. Меры должны стыковаться с кабелем анализатора, а пол мер — соответствовать полу измеряемого порта.
- Верхняя частота. Набор выбирают по верхней частоте измерений: SMA до 26,5 ГГц, 2,92 мм до 40 ГГц, 2,4 мм до 50 ГГц, 1,85 мм до 67 ГГц.
- Состав мер. Для двухпортовых измерений нужен полный SOLT, для измерения только отражения достаточно Open, Short и Load.

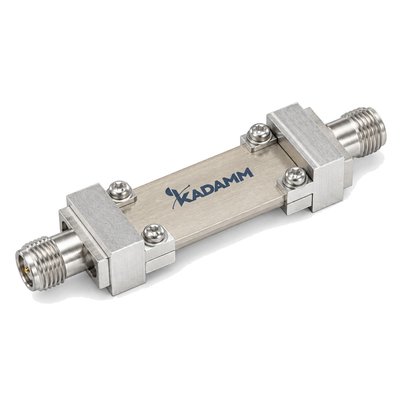

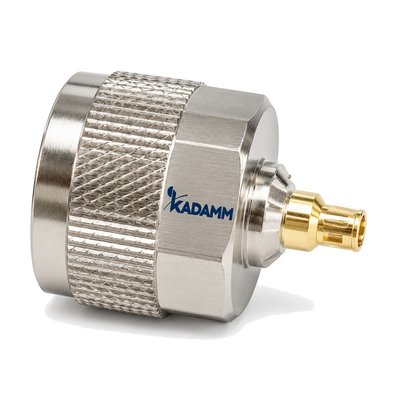

- Защита портов прибора. На порт анализатора ставят сменный переходник (KADAMM ПКН): изнашивается он, а не дорогой разъём прибора.
Меры — прецизионные изделия: их берегут от ударов и грязи, закрывают колпачками и затягивают тарированным ключом с нормированным моментом. Перетяжка сочленения портит и меру, и порт прибора.
Что ещё нужно для стенда
Кроме набора мер в измерительный тракт входят фазостабильные кабельные сборки, переходники и динамометрические ключи. Если измеряется мощный тракт, перед прибором ставят аттенюатор с запасом по рассеиваемой мощности.
