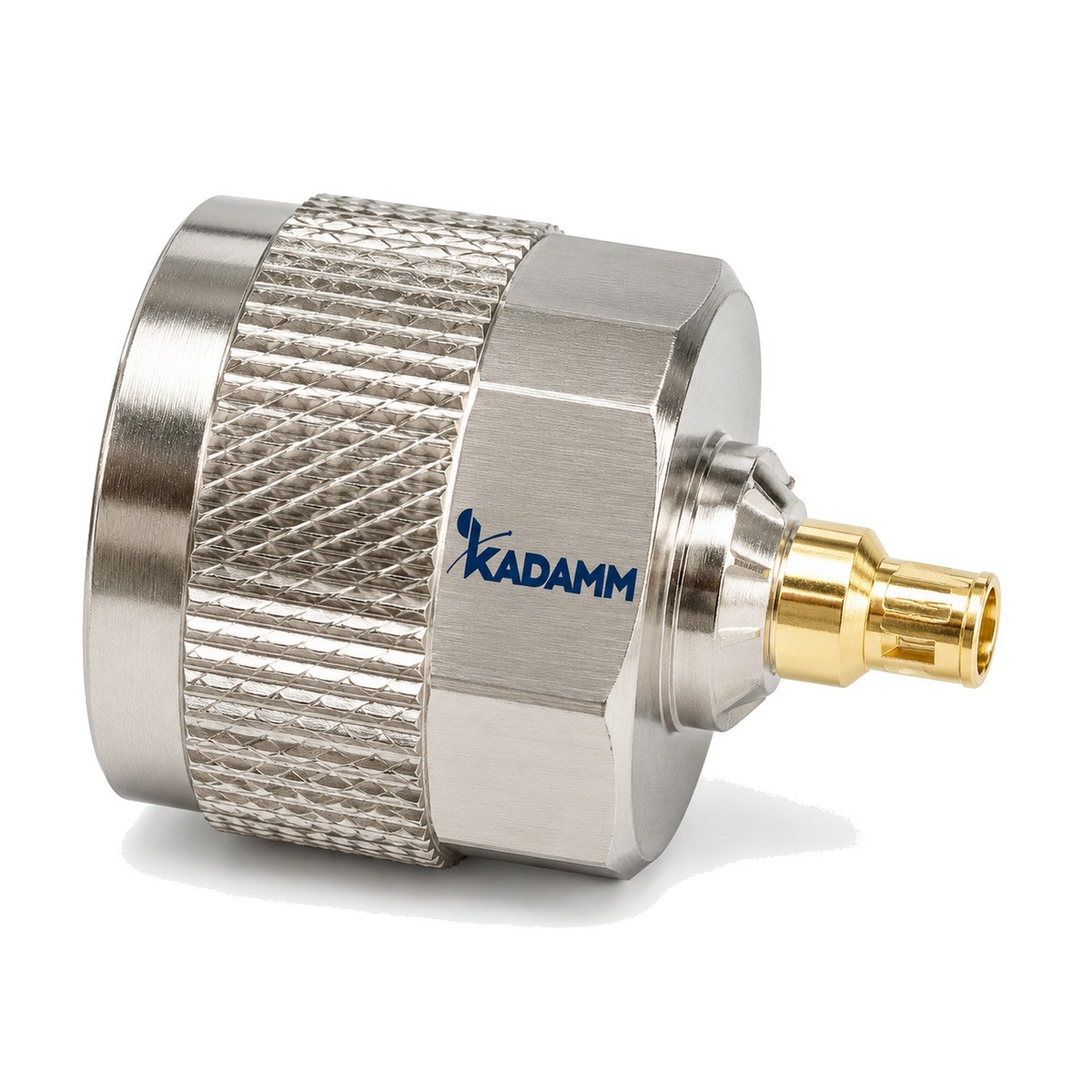

Разъёмы кабельные SMA, SSMA, BMA, SBMA, QMA: 116 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-К-SMA — 116 моделей в диапазоне до 30 ГГц, соединители SMA, SSMA, QMA. Модели различаются: частоты, КСВН, материал, кабель для монтажа.
В серии KADAMM СК-К-SMA — 116 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-К-SMA: КСВН от 1,05 до 1,4 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
| Параметр | По серии |
|---|---|
| Моделей в серии | 116 |
| Диапазон частот серии | до 30 ГГц |
| КСВН | по таблице исполнений (вариантов: 11) |
| Соединитель | по таблице исполнений (вариантов: 22) |
| Материал | по таблице исполнений (вариантов: 11) |
| Кабель для монтажа | по таблице исполнений (вариантов: 35) |
| Артикул | Частоты, ГГц | КСВН | Соединитель | Материал | Кабель для монтажа |
|---|---|---|---|---|---|
| KADAMM СК-BMA(в)-SFF1,5 | 0–18 | 1,15 + 0,012·f | BMA вилка | по исполнению (G — нержавеющая сталь) | SFF-50-1,5-1, SYV-50-2-1 |
| KADAMM СК-BMA(в)-SFT2 | 0–18 | 1,15 + 0,012·f | BMA вилка | по исполнению (G — нержавеющая сталь) | SFT-50-2-1 |
| KADAMM СК-BMA(в)-SFT3 | 0–18 | 1,15 + 0,012·f | BMA вилка | по исполнению (G — нержавеющая сталь) | SFT-50-3-1 |
| KADAMM СК-BMA(в)-SYV2 | 0–18 | 1,15 + 0,012·f | BMA вилка | по исполнению (G — нержавеющая сталь) | SYV-50-2-2 |
| KADAMM СК-BMA(в)-SYV3 | 0–18 | 1,15 + 0,012·f | BMA вилка | по исполнению (G — нержавеющая сталь) | SYV-50-3 |
| KADAMM СК-BMA(р) | 0–18 | 1,15 + 0,012·f | BMA розетка | по исполнению (G — нержавеющая сталь) | уточняйте у менеджера |
| KADAMM СК-BMA(р)-SFF1,5 | 0–18 | 1,15 + 0,012·f | BMA розетка | по исполнению (G — нержавеющая сталь) | SFF-50-1,5-1, SYV-50-2-1 |
| KADAMM СК-BMA(р)-SFT2 | 0–18 | 1,15 + 0,012·f | BMA розетка | по исполнению (G — нержавеющая сталь) | SFT-50-2-1 |
| KADAMM СК-BMA(р)-SFT3 | 0–18 | 1,15 + 0,012·f | BMA розетка | по исполнению (G — нержавеющая сталь) | SFT-50-3-1 |
| KADAMM СК-BMA(р)-SYV2 | 0–18 | 1,15 + 0,012·f | BMA розетка | по исполнению (G — нержавеющая сталь) | SYV-50-2-2 |
| KADAMM СК-BMA(р)-SYV3 | 0–18 | 1,15 + 0,012·f | BMA розетка | по исполнению (G — нержавеющая сталь) | SYV-50-3 |
| KADAMM СК-QMA(в)-О-Л-316-1 | 0–6 | 1,25 | QMA вилка | никелированная латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SBMA(в)-SFT2 | 0–28 | 1,05 + 0,012·f | SBMA вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-2-1 или .086 |
| KADAMM СК-SBMA(в)-SYV2 | 0–28 | 1,05 + 0,012·f | SBMA вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-1, SFF-50-1,5-1 |
| KADAMM СК-SBMA(р)-SFT2 | 0–28 | 1,05 + 0,012·f | SBMA розетка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-2-1 или .086 |
| KADAMM СК-SBMA(р)-SFT3 | 0–28 | 1,05 + 0,012·f | SBMA розетка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-3-1 или .141 |
| KADAMM СК-SMA(в)-4,9 | 0–6 | уточняйте у менеджера | SMA вилка | латунь | RG58 (Ø4,95 мм) |
| KADAMM СК-SMA(в)-SFF1,5 | 0–18 | 1,05 + 0,012·f | SMA вилка | латунь с золочением или нержавеющая сталь | SFF-50-1,5-1, SYV-50-2-1 |
| KADAMM СК-SMA(в)-SFF2 | 0–18 | 1,05 + 0,012·f | SMA вилка | латунь с золочением или нержавеющая сталь | SFF-50-2-2, SYV-50-2-2 |
| KADAMM СК-SMA(в)-SFF3 | 0–18 | 1,05 + 0,012·f | SMA вилка | латунь с золочением или нержавеющая сталь | SFF-50-3, SYV-50-3-1 |
| KADAMM СК-SMA(в)-SFT2 | 0–18 | 1,05 + 0,012·f | SMA вилка | латунь с золочением или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-SMA(в)-SFT3 | 0–18 | 1,05 + 0,012·f | SMA вилка | латунь с золочением или нержавеющая сталь | SFT-50-3-1 |
| KADAMM СК-SMA(в)-TFLEX402 | 0–18 | 1,05 + 0,012·f | SMA вилка | латунь с золочением или нержавеющая сталь | TFLEX402 |
| KADAMM СК-SMA(в)-Л-086-4 | 0–26,5 | 1,25 | SMA вилка | с золочением латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SMA(в)-Л-RG142-1 | 0–12,4 | 1,25 | SMA вилка | латунь | RG142/RG142U |
| KADAMM СК-SMA(в)-Н-047-1 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
| KADAMM СК-SMA(в)-Н-086-3 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SMA(в)-Н-141-3 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-SMA(в)-Н-A220-1 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-SMA(в)-Н-A360-1 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-SMA(в)-Н-A500-2 | 0–26,5 | 1,3 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-SMA(в)-Н-A800-2 | 0–18 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-SMA(в)-Н-A810-1 | 0–18 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-760/KADAMM КС-810 |
| KADAMM СК-SMA(в)-Н-A830-1 | 0–18 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-830 |
| KADAMM СК-SMA(в)-Н-G360-1 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-360-2 |
| KADAMM СК-SMA(в)-Н-G800-1 | 0–18 | 1,3 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-800-2 |
| KADAMM СК-SMA(в)-Н-T50-1 | 0–26,5 | 1,3 | SMA вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(в)-Н-T50P-1 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(в)-Н-Z360-1 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-SMA(в)-Н-Z500-1 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-500-3 |
| KADAMM СК-SMA(в)-Н-Z500W-1 | 0–26,5 | 1,25 | SMA вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(в)-Н-Z600-1 | 0–26,5 | 1,3 | SMA вилка | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-SMA(в)-О-Л-R1000-1 | 0–6 | 1,15 при 0–3 ГГц | SMA вилка, обжим | латунь с покрытием тройным сплавом / никелированная латунь | KADAMM КС-1000-2/KADAMM КС-1000U |
| KADAMM СК-SMA(в)-О-Л-R1500-1 | 0–6 | 1,3 | SMA вилка, обжим | — | KADAMM КС-1500-2/KADAMM КС-1500U |
| KADAMM СК-SMA(в)-О-Л-R600-2 | 0–6 | 1,25 | SMA вилка, обжим | латунь с покрытием тройным сплавом | KADAMM КС-600-2/KADAMM КС-600U |
| KADAMM СК-SMA(в)-О-Л-RG142-3 | 0–6 | 1,15 | SMA вилка, обжим | с золочением латунь | RG142/RG142U |
| KADAMM СК-SMA(в)-О-Л-RG316D-1 | 0–6 | 1,25 | SMA вилка, обжим | с золочением латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SMA(в)-У-4,9 | 0–6 | уточняйте у менеджера | SMA вилка, угловой | латунь | RG58 (Ø4,95 мм) |
| KADAMM СК-SMA(в)-У-SFF1 | 0–18 | 1,06 + 0,015·f | SMA вилка, угловой | латунь с золочением или нержавеющая сталь | SFF-50-1, SYV-50-1 |
| KADAMM СК-SMA(в)-У-SFF1,5 | 0–18 | 1,06 + 0,015·f | SMA вилка, угловой | латунь с золочением или нержавеющая сталь | SFF-50-1,5-1, SYV-50-2-1 |
| KADAMM СК-SMA(в)-У-SFF2 | 0–18 | 1,06 + 0,015·f | SMA вилка, угловой | латунь с золочением или нержавеющая сталь | SFF-50-2-2, SYV-50-2-2 |
| KADAMM СК-SMA(в)-У-SFF3 | 0–18 | 1,06 + 0,015·f | SMA вилка, угловой | латунь с золочением или нержавеющая сталь | SFF-50-3-1, SYV-50-3-1 |
| KADAMM СК-SMA(в)-У-SFT2 | 0–18 | 1,06 + 0,015·f | SMA вилка, угловой | латунь с золочением или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-SMA(в)-У-Л-086-1 | 0–12 | 1,25 | SMA вилка угловой | с золочением латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SMA(в)-У-Л-141-4 | 0–6 | 1,25 | SMA вилка угловой | с золочением латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-SMA(в)-У-Н-047-1 | 0–18 | 1,25 | SMA вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
| KADAMM СК-SMA(в)-У-Н-086-1 | 0–18 | 1,25 | SMA вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-SMA(в)-У-Н-141-3 | 0–18 | 1,25 | SMA вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-SMA(в)-У-Н-A360-1 | 0–18 | 1,3 | SMA вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-SMA(в)-У-Н-A500-2 | 0–18 | 1,35 | SMA вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-SMA(в)-У-Н-A800-1 | 0–18 | 1,35 | SMA вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-SMA(в)-У-Н-Z600-1 | 0–18 | 1,25 | SMA вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-SMA(в)-У-О-Л-R1000-1 | 0–6 | 1,2 при 0–3 ГГц | SMA вилка угловой, обжим | латунь с покрытием тройным сплавом / никелированная латунь | KADAMM КС-1000-2/KADAMM КС-1000U |
| KADAMM СК-SMA(в)-У-О-Л-R1500-1 | 0–6 | 1,2 при 0–3 ГГц | SMA вилка угловой, обжим | никелированная латунь | KADAMM КС-1500-2/KADAMM КС-1500U |
| KADAMM СК-SMA(в)-У-О-Л-R600-1 | 0–6 | 1,3 | SMA вилка угловой, обжим | латунь с покрытием тройным сплавом | KADAMM КС-600-2/KADAMM КС-600U |
| KADAMM СК-SMA(в)-У-О-Л-RG316D-1 | 0–6 | 1,3 | SMA вилка угловой, обжим | с золочением латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SMA(р) | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | уточняйте у менеджера |
| KADAMM СК-SMA(р)-SFF1,5 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | SFF-50-1,5-1, SYV-50-2-1 |
| KADAMM СК-SMA(р)-SFF2 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | SFF-50-2-2, SYV-50-2-2 |
| KADAMM СК-SMA(р)-SFF3 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | SFF-50-3-1, SYV-50-3-1 |
| KADAMM СК-SMA(р)-SFT1 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | SFT-50-1 |
| KADAMM СК-SMA(р)-SFT2 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-SMA(р)-SFT3 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | SFT-50-3-1 |
| KADAMM СК-SMA(р)-Л-086-2 | 0–26,5 | 1,25 | SMA розетка | с золочением латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SMA(р)-Л-086-4 | 0–18 | 1,25 | SMA розетка | латунь | KADAMM КС-220 |
| KADAMM СК-SMA(р)-Л-141-1 | 0–18 | 1,25 | SMA розетка | с золочением латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-SMA(р)-Н-047-1 | 0–26,5 | 1,25 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
| KADAMM СК-SMA(р)-Н-A360-1 | 0–18 | 1,3 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-SMA(р)-Н-A500-2 | 0–26,5 | 1,3 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-SMA(р)-Н-A800-2 | 0–18 | 1,3 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-SMA(р)-Н-A810-1 | 0–18 | 1,3 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-760/KADAMM КС-810 |
| KADAMM СК-SMA(р)-Н-G360-1 | 0–18 | 1,3 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-360-2 |
| KADAMM СК-SMA(р)-Н-G800-1 | 0–18 | 1,25 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-800-2 |
| KADAMM СК-SMA(р)-Н-T50-1 | 0–26,5 | 1,3 | SMA розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Н-T50P-1 | 0–26,5 | 1,25 | SMA розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Н-Z360-1 | 0–26,5 | 1,25 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-SMA(р)-Н-Z500-1 | 0–26,5 | 1,25 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-500-3 |
| KADAMM СК-SMA(р)-Н-Z500W-1 | 0–26,5 | 1,3 | SMA розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-SMA(р)-Н-Z600-1 | 0–18 | 1,3 | SMA розетка | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-SMA(р)-О-Л-R600-1 | 0–6 | 1,25 | SMA розетка, обжим | латунь | KADAMM КС-600-2/KADAMM КС-600U |
| KADAMM СК-SMA(р)-П-Л-086-2 | 0–18 | 1,25 | SMA розетка проходной | латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SMA(р)-П-Л-141-1 | 0–18 | 1,25 | SMA розетка проходной | латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-SMA(р)-П-Н-Z600-1 | 0–18 | 1,25 | SMA розетка проходной | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-SMA(р)-У | 0–18 | 1,06 + 0,015·f | SMA розетка, угловой | латунь с золочением или нержавеющая сталь | уточняйте у менеджера |
| KADAMM СК-SMA(р)-У-SFT2 | 0–18 | 1,06 + 0,015·f | SMA розетка, угловой | латунь с золочением или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-SMA(р)-У-Н-A360-1 | 0–18 | 1,4 | SMA розетка угловой | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-SMA(р)-Ф2-Л-086-1 | 0–18 | 1,25 | SMA розетка фланец на 2 отверстия | латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SMA(р)-Ф2-Л-141-1 | 0–18 | 1,25 | SMA розетка фланец на 2 отверстия | латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-SMA(р)-Ф4-Л-086-1 | 0–18 | 1,25 | SMA розетка фланец на 4 отверстия | бериллиевая бронза с золочением | KADAMM КС-220 |
| KADAMM СК-SMA(р)-Ф4-Л-141-1 | 0–18 | 1,25 | SMA розетка фланец на 4 отверстия | с золочением латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-SMA(р)-Ф4-Н-A360-1 | 0–18 | 1,3 | SMA розетка фланец на 4 отверстия | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-SSMA(в)-SFT2 | 0–30 | 1,05 + 0,012·f | SSMA вилка | латунь с золочением или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-SSMA(в)-SYV1 | 0–30 | 1,05 + 0,012·f | SSMA вилка | латунь с золочением или нержавеющая сталь | SYV-50-1, SFF-50-1 |
| KADAMM СК-SSMA(в)-SYV2 | 0–30 | 1,05 + 0,012·f | SSMA вилка | латунь с золочением или нержавеющая сталь | SYV-50-2-1, SFF-50-1,5-1 |
| KADAMM СК-SSMA(в)-Н-086-2 | 0–26,5 | 1,25 | SSMA вилка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-SSMA(в)-Н-A360-1 | 0–26,5 | 1,25 | SSMA вилка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-SSMA(в)-У-SFT2 | 0–30 (угловые 0–18) | 1,06 + 0,015·f | SSMA вилка, угловой | латунь с золочением или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-SSMA(в)-У-SYV1 | 0–30 (угловые 0–18) | 1,06 + 0,015·f | SSMA вилка, угловой | латунь с золочением или нержавеющая сталь | SYV-50-1, SFF-50-1 |
| KADAMM СК-SSMA(в)-У-SYV2 | 0–30 (угловые 0–18) | 1,06 + 0,015·f | SSMA вилка, угловой | латунь с золочением или нержавеющая сталь | SYV-50-2-1, SFF-50-1,5-1 |
| KADAMM СК-SSMA(р)-SFF1 | 0–30 | 1,05 + 0,012·f | SSMA розетка | латунь с золочением или нержавеющая сталь | SFF-50-1, SYV-50-1 |
| KADAMM СК-SSMA(р)-SFF1,5 | 0–30 | 1,05 + 0,012·f | SSMA розетка | латунь с золочением или нержавеющая сталь | SFF-50-1,5-1, SYV-50-2-1 |
| KADAMM СК-SSMA(р)-SFT2 | 0–30 | 1,05 + 0,012·f | SSMA розетка | латунь с золочением или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-SSMA(р)-П-Л-047-1 | 0–26,5 | 1,25 | SSMA розетка проходной | с золочением латунь | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
| KADAMM СК-SSMA(р)-П-Л-086-1 | 0–26,5 | 1,25 | SSMA розетка проходной | латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-SSMA(р)-Ф2-Л-047-1 | 0–26,5 | 1,35 | SSMA розетка | бериллиевая бронза | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
| KADAMM СК-SSMA(р)-Ф2-Н-047-1 | 0–26,5 | - | SSMA розетка фланец на 4 отверстия | бериллиевая бронза | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: по таблице исполнений (вариантов: 22). |
| Диапазон частот, ГГц | Диапазон, в котором нормирован КСВН соединителя; на краю диапазона согласование хуже. В серии: 0–30 ГГц. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: по таблице исполнений (вариантов: 11). |
| Кабель для монтажа | Кабель, под который рассчитаны цанга, обжимная гильза и центральный контакт кабельного соединителя: на другой кабель соединитель не ставят. В серии: по таблице исполнений (вариантов: 35). |
| Материал | Материал корпуса и покрытие: нержавеющая сталь — износостойкость резьбы, латунь или бериллиевая бронза с золочением — проводимость и пайка. В серии: по таблице исполнений (вариантов: 11). |
Выбор внутри серии KADAMM СК-К-SMA: КСВН — от 1,05 + 0,012·f у KADAMM СК-SMA(р)-SFF1,5 до 1,4 у KADAMM СК-SMA(р)-У-Н-A360-1.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-К-SMA: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Серия KADAMM СК-К-SMA перекрывает до 30 ГГц: KADAMM СК-SMA(в)-Н-T50-1 — 0–26,5; KADAMM СК-SMA(р)-Н-T50-1 — 0–26,5; KADAMM СК-SMA(в)-Н-T50P-1 — 0–26,5; KADAMM СК-SMA(р)-Н-T50P-1 — 0–26,5; KADAMM СК-SMA(в)-Н-141-3 — 0–26,5; KADAMM СК-SMA(р)-Л-141-1 — 0–18; KADAMM СК-SMA(в)-Н-Z500W-1 — 0–26,5; KADAMM СК-SMA(р)-Н-Z500W-1 — 0–26,5; ещё 108 в таблице исполнений.
Соединители серии KADAMM СК-К-SMA — SMA, SSMA, QMA; по моделям: KADAMM СК-SMA(в)-Н-T50-1 — SMA вилка; KADAMM СК-SMA(р)-Н-T50-1 — SMA розетка; KADAMM СК-SMA(в)-Н-T50P-1 — SMA вилка; KADAMM СК-SMA(р)-Н-T50P-1 — SMA розетка; KADAMM СК-SMA(в)-Н-141-3 — SMA вилка; KADAMM СК-SMA(р)-Л-141-1 — SMA розетка; ещё 110 в таблице исполнений.
У всех 116 моделей серии KADAMM СК-К-SMA: Исполнения по чертежу заказчика — по запросу — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-К-SMA — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-К-SMA могут уточняться без уведомления.
Поставляем Разъёмы кабельные SMA, SSMA, BMA, SBMA, QMA KADAMM СК-К-SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
