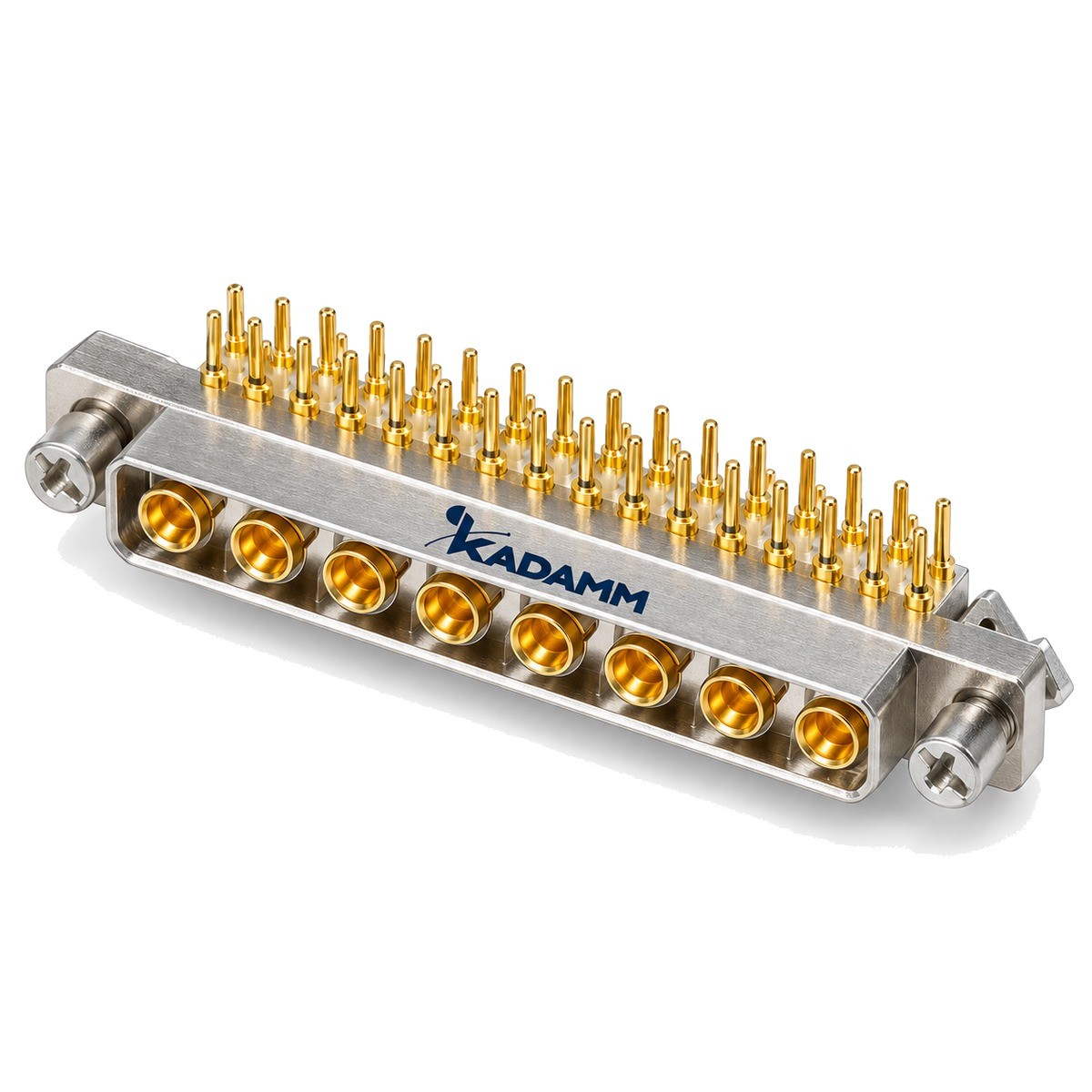

Разъёмы многоканальные, для печатных плат: 6 моделей. В таблице — характеристики коаксиальных разъёмов платного, панельного и кабельного исполнения.
Состав серии KADAMM СК-8К-ПП: 6 моделей, диапазон до 67 ГГц, соединители SSMP. Чем модели отличаются одна от другой: частоты, ответный соединитель / кабель, КСВН.
Серия KADAMM СК-8К-ПП включает 6 моделей. Частотный диапазон, КСВН, материал — над таблицей группы; размеры контакта — в строке модели.
Задача соединителя — передать сигнал СВЧ на кабель, на плату или наружу через стенку блока. Пару образуют вилка и розетка одного типа; соединители разных типов напрямую не стыкуются, нужен переход.
Верхнюю частоту соединителя задаёт размер коаксиального канала: в узком канале высшие типы волн возникают позже, на более высокой частоте. Следствие: у малогабаритных типов выше рабочая частота, у крупногабаритных — пропускаемая мощность.
| Параметр | По серии |
|---|---|
| Моделей в серии | 6 |
| Диапазон частот серии | до 67 ГГц |
| Соединитель | кабель; розетка; кабель; вилка; PCB; SSMP вилка; PCB; вилка; PCB; розетка, угловой |
| Ответный соединитель / кабель | KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; PCB; KADAMM СК-8-MB-01; KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; PCB; KADAMM СК-8-FRB-01; SSMP розетка; кабель; KADAMM СК-8-FB-086-1; кабель; KADAMM СК-8-MK-086-2 |
| КСВН, типовое | 1,25 типовое |
| Артикул | Частоты, ГГц | Соединитель | Ответный соединитель / кабель | КСВН, типовое |
|---|---|---|---|---|
| KADAMM СК-2-MB-01 | 0–67 | PCB; SSMP вилка | SSMP розетка | 1,25 |
| KADAMM СК-4-MB-01 | 0–40 | PCB; SSMP вилка | SSMP розетка | 1,25 |
| KADAMM СК-8-FB-086-1 | 0–67 | кабель; розетка | KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; PCB; KADAMM СК-8-MB-01 | 1,25 при 0–40 ГГц |
| KADAMM СК-8-FRB-01 | 0–40 | PCB; розетка, угловой | кабель; KADAMM СК-8-MK-086-2 | 1,25 |
| KADAMM СК-8-MB-01 | 0–40 | PCB; вилка | кабель; KADAMM СК-8-FB-086-1 | 1,25 |
| KADAMM СК-8-MK-086-2 | 0–67 | кабель; вилка | KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; PCB; KADAMM СК-8-FRB-01 | 1,25 при 0–40 ГГц |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: кабель; розетка; кабель; вилка; PCB; SSMP вилка; PCB; вилка; PCB; розетка, угловой. |
| Диапазон частот, ГГц | Диапазон, в котором нормирован КСВН соединителя; на краю диапазона согласование хуже. В серии: 0–67 ГГц. |
| КСВН, типовое | Типовое значение отражения — ориентир для расчёта потерь тракта, не гарантированный предел. В серии: 1,25 типовое. |
| Ответный соединитель / кабель | Ответная часть, с которой сочленяется соединитель, или кабель, на который он заделывается. В серии: KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; PCB; KADAMM СК-8-MB-01; KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; PCB; KADAMM СК-8-FRB-01; SSMP розетка; кабель; KADAMM СК-8-FB-086-1; кабель; KADAMM СК-8-MK-086-2. |
Кабельные сборки; выводы СВЧ с печатных плат и из корпусов модулей; измерительные тракты.
Поставка модели серии KADAMM СК-8К-ПП: разъём с паспортом изделия.
Недостаточный момент даёт неустойчивый контакт и всплески КСВН, избыточный деформирует проводники и резьбу.
Повторяемость усилия при каждом соединении даёт только тарированный ключ.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Серия KADAMM СК-8К-ПП перекрывает до 67 ГГц: KADAMM СК-8-FB-086-1 — 0–67; KADAMM СК-8-MK-086-2 — 0–67; KADAMM СК-2-MB-01 — 0–67; KADAMM СК-4-MB-01 — 0–40; KADAMM СК-8-MB-01 — 0–40; KADAMM СК-8-FRB-01 — 0–40.
Соединители серии KADAMM СК-8К-ПП — SSMP; по моделям: KADAMM СК-8-FB-086-1 — кабель; розетка; KADAMM СК-8-MK-086-2 — кабель; вилка; KADAMM СК-2-MB-01 — PCB; SSMP вилка; KADAMM СК-4-MB-01 — PCB; SSMP вилка; KADAMM СК-8-MB-01 — PCB; вилка; KADAMM СК-8-FRB-01 — PCB; розетка, угловой.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-8К-ПП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-8К-ПП могут уточняться без уведомления.
Поставляем Разъёмы многоканальные, для печатных плат KADAMM СК-8К-ПП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
