Принадлежности для разъёмов (стеклоизоляторы, контакты): 36 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СКА — 36 моделей в диапазоне до 110 ГГц. Модели различаются: частоты, размер A, размер B, размер C, размер D.
В серии KADAMM СКА — 36 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Стеклоизоляторы с контактом — герметичные вводы, через которые центральный проводник проходит сквозь стенку корпуса модуля. Изолятор впаивают в стенку, снаружи на него ставят сменный приборный соединитель, изнутри вывод изолятора соединяют с микрополосковой линией. Так корпус остаётся герметичным, а соединитель можно заменить без вскрытия модуля.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
Принадлежности — защитные колпачки, ключи и части разделки — продлевают ресурс соединителей и сохраняют повторяемость контакта.

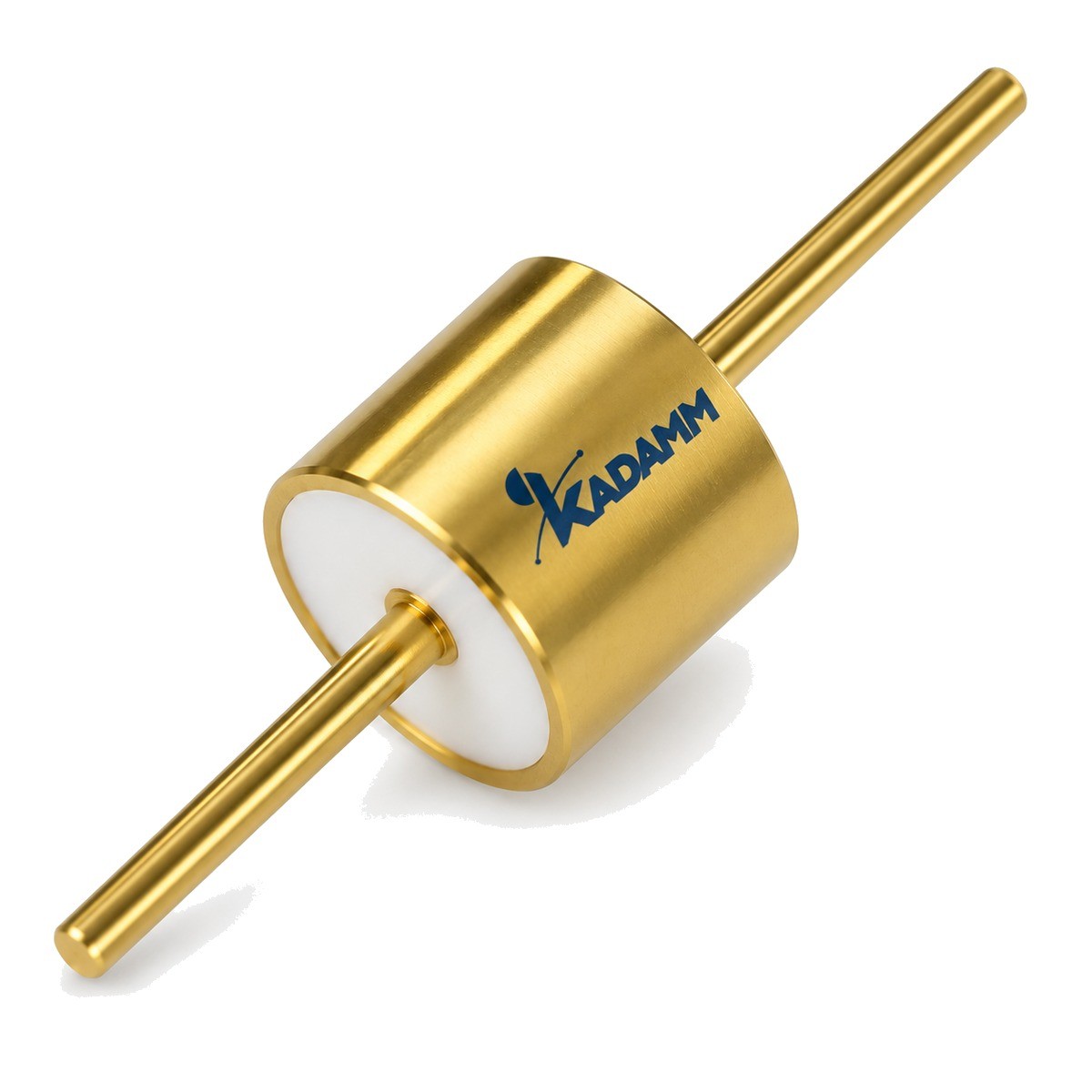

Изолятор — металлическая втулка, внутри которой в стекле закреплён центральный штырь. Стекло спаяно с металлом, поэтому ввод герметичен. Диаметры втулки и штыря и отношение между ними определяют волновое сопротивление коаксиального участка; длины выступающих концов штыря задают, как он соединится с соединителем снаружи и с линией внутри.
Изолятор — короткий отрезок коаксиальной линии со стеклянным диэлектриком. Чем меньше его поперечное сечение, тем выше частота, до которой он сохраняет основную волну; поэтому каждому типоразмеру изолятора соответствует свой частотный предел и свой тип сменного соединителя.
| Параметр | По серии |
|---|---|
| Моделей в серии | 36 |
| Диапазон частот серии | до 110 ГГц |
| Размер A, мм [дюйм] | по таблице исполнений (корпусов: 11) |
| Размер B, мм [дюйм] | по таблице исполнений (корпусов: 8) |
| Размер C, мм [дюйм] | по таблице исполнений (корпусов: 8) |
| Размер D, мм [дюйм] | по таблице исполнений (корпусов: 19) |
| Размер E, мм [дюйм] | по таблице исполнений (корпусов: 18) |
| Артикул | Частоты, ГГц | Размер A, мм [дюйм] | Размер B, мм [дюйм] | Размер C, мм [дюйм] | Размер D, мм [дюйм] | Размер E, мм [дюйм] |
|---|---|---|---|---|---|---|
| KADAMM СКА-023-1 | 110 | 1,73 | 0,23 | 1,4 | 5,2 | 3,04 |
| KADAMM СКА-023-2 | 110 | 1,73 | 0,23 | 1,4 | 2,7 | 0,508 |
| KADAMM СКА-030-1 | 65 | 2 | 0,3 | 1,4 | 4,4 | 1,5 |
| KADAMM СКА-030-2 | 65 | 2 | 0,3 | 1,4 | 8 | 4,6 |
| KADAMM СКА-030-3 | 65 | 2 | 0,3 | 1,6 | 3,9 | 0,4 |
| KADAMM СКА-030-4 | 65 | 2 | 0,3 | 1,6 | 8 | 4,6 |
| KADAMM СКА-030-5 | — | 2,0 | 0,3 | 1,6 | 3,9 | 1,4 |
| KADAMM СКА-038-1 | 40 | 2,5 | 0,38 | 1,6 | 8 | 4,6 |
| KADAMM СКА-038-2 | 40 | 2,5 | 0,38 | 1,6 | 12 | 2 |
| KADAMM СКА-038-3 | 40 | 2,5 | 0,38 | 2 | 9 | 2 |
| KADAMM СКА-038-4 | 40 | 2,5 | 0,38 | 3 | 12 | 2,2 |
| KADAMM СКА-038-5 | — | 2,5 | 0,38 | 1,6 | 17,0 | 6,0 |
| KADAMM СКА-038-6 | — | 2,5 | 0,38 | 1,6 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM СКА-038-7 | — | уточняйте у менеджера | 0,38 | 2,0 | 16,0 | 2,0 |
| KADAMM СКА-045-1 | 40 | 2,8 | 0,45 | 1,6 | 5,2 | 1,1 |
| KADAMM СКА-045-2 | 40 | 2,8 | 0,45 | 1,6 | 8 | 4,6 |
| KADAMM СКА-045-3 | 40 | 2,8 | 0,45 | 1,6 | 12 | 3 |
| KADAMM СКА-050-1 | 35 | 3 | 0,5 | 1,6 | 7,8 | 2 |
| KADAMM СКА-050-10 | 25 | 3 | 0,5 | 4,7 | 9,4 | 2,2 |
| KADAMM СКА-050-11 | 25 | 3 | 0,5 | 4,7 | 12 | 2,2 |
| KADAMM СКА-050-12 | — | 3,0 | 0,5 | 3,0 | 14,0 | 4,0 |
| KADAMM СКА-050-13 | — | 3,0 | 0,5 | 3,0 | 33,0 | 15,0 |
| KADAMM СКА-050-2 | 35 | 3 | 0,5 | 1,6 | 12 | 5 |
| KADAMM СКА-050-3 | 35 | 3 | 0,5 | 2 | 6 | 1,5 |
| KADAMM СКА-050-4 | 35 | 3 | 0,5 | 2 | 6,5 | 2,2 |
| KADAMM СКА-050-5 | 35 | 3 | 0,5 | 2 | 8,5 | 2,2 |
| KADAMM СКА-050-6 | 35 | 3 | 0,5 | 2 | 12 | 4 |
| KADAMM СКА-050-7 | 35 | 3 | 0,5 | 2 | 12 | 5 |
| KADAMM СКА-050-8 | 35 | 3 | 0,5 | 2 | 14 | 4 |
| KADAMM СКА-050-9 | 35 | 3 | 0,5 | 4,2 | 9 | 2,2 |
| KADAMM СКА-080-1 | 25 | 4,7 | 0,8 | 2 | 6,5 | 2 |
| KADAMM СКА-090-1 | 25 | 5,5 | 0,9 | 3 | 9 | 3 |
| KADAMM СКА-150-1 | — | 9,4 | 1,5 | 3,0 | 10,5 | 3,0 |
| KADAMM СКА-SMP-К-1 | — | — | — | — | — | — |
| KADAMM СКА-SMP-К-2 | — | — | — | — | — | — |
| KADAMM СКА-SSMP-К-1 | — | — | — | — | — | — |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Назначение | стеклоизолятор (гермоввод) под корпуса SMP KADAMM СКА-SMP-К-1, -2 — KADAMM СКА-038-6; корпус разъёма SMP (вилка) без контакта, под стеклоизолятор KADAMM СКА-038-6 — KADAMM СКА-SMP-К-1, KADAMM СКА-SMP-К-2; корпус разъёма SSMP (SMPM, вилка) без контакта; исполнения -L / -S по интерфейсу — KADAMM СКА-SSMP-К-1 |
| Герметичность | натекание не более 1,013×10⁻³ Па·см³/с — KADAMM СКА-038-6 |
| Монтаж | запрессовка (рифлёный корпус) — KADAMM СКА-SMP-К-1, KADAMM СКА-SMP-К-2; установка в корпус — KADAMM СКА-SSMP-К-1 |
| Наружный диаметр, мм | 3,9 — KADAMM СКА-SMP-К-1; 4,4 — KADAMM СКА-SMP-К-2; 3,2 — KADAMM СКА-SSMP-К-1 |
| Диаметр установочного отверстия, мм | 3,8 — KADAMM СКА-SMP-К-1; 4,3 — KADAMM СКА-SMP-К-2; уточняйте у менеджера — KADAMM СКА-SSMP-К-1 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Предельная частота изолятора; вместе с ним работает сменный соединитель того же или более высокого частотного класса. В серии: 25–110 ГГц. |
| Размер A, мм [дюйм] | Наружный диаметр металлической втулки — под отверстие в стенке. В серии: по таблице исполнений (корпусов: 11). |
| Размер B, мм [дюйм] | Диаметр центрального штыря — под гнездо соединителя и ширину линии платы. В серии: по таблице исполнений (корпусов: 8). |
| Размер C, мм [дюйм] | Длина втулки — толщина стенки, в которую впаивается изолятор. В серии: по таблице исполнений (корпусов: 8). |
| Размер D, мм [дюйм] | Полная длина штыря. В серии: по таблице исполнений (корпусов: 19). |
| Размер E, мм [дюйм] | Выступ штыря с внутренней стороны — длина вывода к линии платы. В серии: по таблице исполнений (корпусов: 18). |
| Размер A, мм [дюйм] | Присоединительные размеры по чертежу серии. В серии: по таблице исполнений (корпусов: 11). |
Изолятор впаивают в отверстие стенки припоем, совместимым с покрытием втулки и корпуса, без перегрева стекла. Внутренний вывод соединяют с линией платы мягким ленточным или изогнутым проводником, чтобы тепловые деформации не нагружали стеклянный спай.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СКА: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Стекло спаивается с металлом и даёт герметичный ввод; фторопласт герметичности не обеспечивает.
По диаметру штыря и частотному классу: соединитель должен принимать штырь в своё гнездо и работать во всём диапазоне изолятора.
Можно, но с компенсацией тепловых деформаций: жёсткая пайка без петли нагружает стеклянный спай.
Серия KADAMM СКА перекрывает до 110 ГГц: KADAMM СКА-023-1 — 110; KADAMM СКА-023-2 — 110; KADAMM СКА-030-1 — 65; KADAMM СКА-030-2 — 65; KADAMM СКА-030-3 — 65; KADAMM СКА-030-4 — 65; KADAMM СКА-038-1 — 40; KADAMM СКА-038-2 — 40; ещё 18 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СКА — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СКА могут уточняться без уведомления.
Поставляем Принадлежности для разъёмов (стеклоизоляторы, контакты) KADAMM СКА под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
