Разъёмы приборные с лепестковым выводом N: 5 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-ЛВ-N — 5 моделей в диапазоне до 18 ГГц, соединители N.
В серии KADAMM СК-ЛВ-N — 5 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.

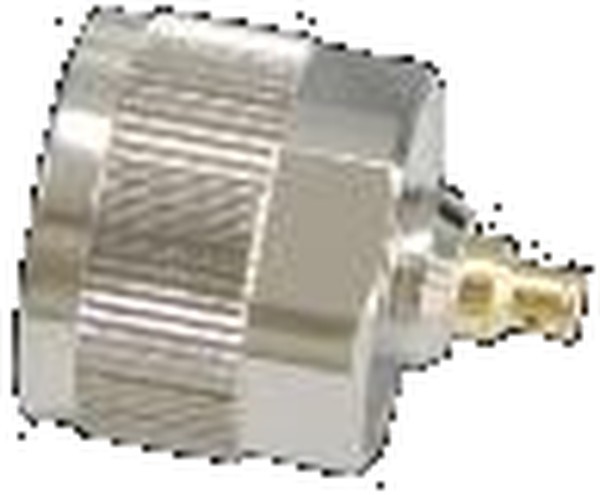

Приборные соединители N с лепестковым выводом. Соединитель N с лепестковым выводом применяют на блоках, где порт N соединяется с широкой полосковой линией или контактной площадкой внутри корпуса — например, в усилителях мощности и фильтровых блоках. Плоский вывод даёт большую площадь пайки и хороший тепловой контакт, что важно при заметной мощности. Размеры лепестка указаны в таблице; при монтаже лепесток совмещают с линией без зазора по высоте. Перед пайкой лепесток и линию лудят, чтобы соединение получилось без пустот, а при работе на заметной мощности место пайки периодически осматривают. Порт N при этом остаётся пригодным для многократных подключений тяжёлых кабелей и фидеров. Соединители этой серии применяют в блоках с широкими полосковыми линиями и в узлах, где важна хорошая теплопередача от вывода к плате.
| Параметр | По серии |
|---|---|
| Моделей в серии | 5 |
| Диапазон частот серии | до 18 ГГц |
| Соединитель | N розетка; N вилка |
| Артикул | Соединитель |
|---|---|
| KADAMM СК-N(в)-Ф4-Н-T150-01 | N вилка |
| KADAMM СК-N(в)-Ф4-Н-T150-02 | N вилка |
| KADAMM СК-N(р)-Ф4-Н-T150-01 | N розетка |
| KADAMM СК-N(р)-Ф4-Н-T150-02 | N розетка |
| KADAMM СК-N(р)-Ф4-Н-T150-03 | N розетка |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,15 |
| Размер ØD, мм | 1,5 |
| Размер L, мм | 2 |
| Размер T, мм | 0,2 |
| Материал | пассивированная нержавеющая сталь |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: N розетка; N вилка. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-ЛВ-N: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Большая площадь пайки снижает нагрев контакта и облегчает теплоотвод.
Все 5 моделей серии KADAMM СК-ЛВ-N работают в диапазоне до 18 ГГц.
Соединители серии KADAMM СК-ЛВ-N — N; по моделям: KADAMM СК-N(р)-Ф4-Н-T150-01 — N розетка; KADAMM СК-N(р)-Ф4-Н-T150-03 — N розетка; KADAMM СК-N(в)-Ф4-Н-T150-02 — N вилка; KADAMM СК-N(р)-Ф4-Н-T150-02 — N розетка; KADAMM СК-N(в)-Ф4-Н-T150-01 — N вилка.
У всех 5 моделей серии KADAMM СК-ЛВ-N: Диапазон частот, ГГц — 0–18; КСВН — 1,15; Размер ØD, мм — 1,5; Размер L, мм — 2; Размер T, мм — 0,2.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ЛВ-N — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ЛВ-N могут уточняться без уведомления.
Поставляем Разъёмы приборные с лепестковым выводом N KADAMM СК-ЛВ-N под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
