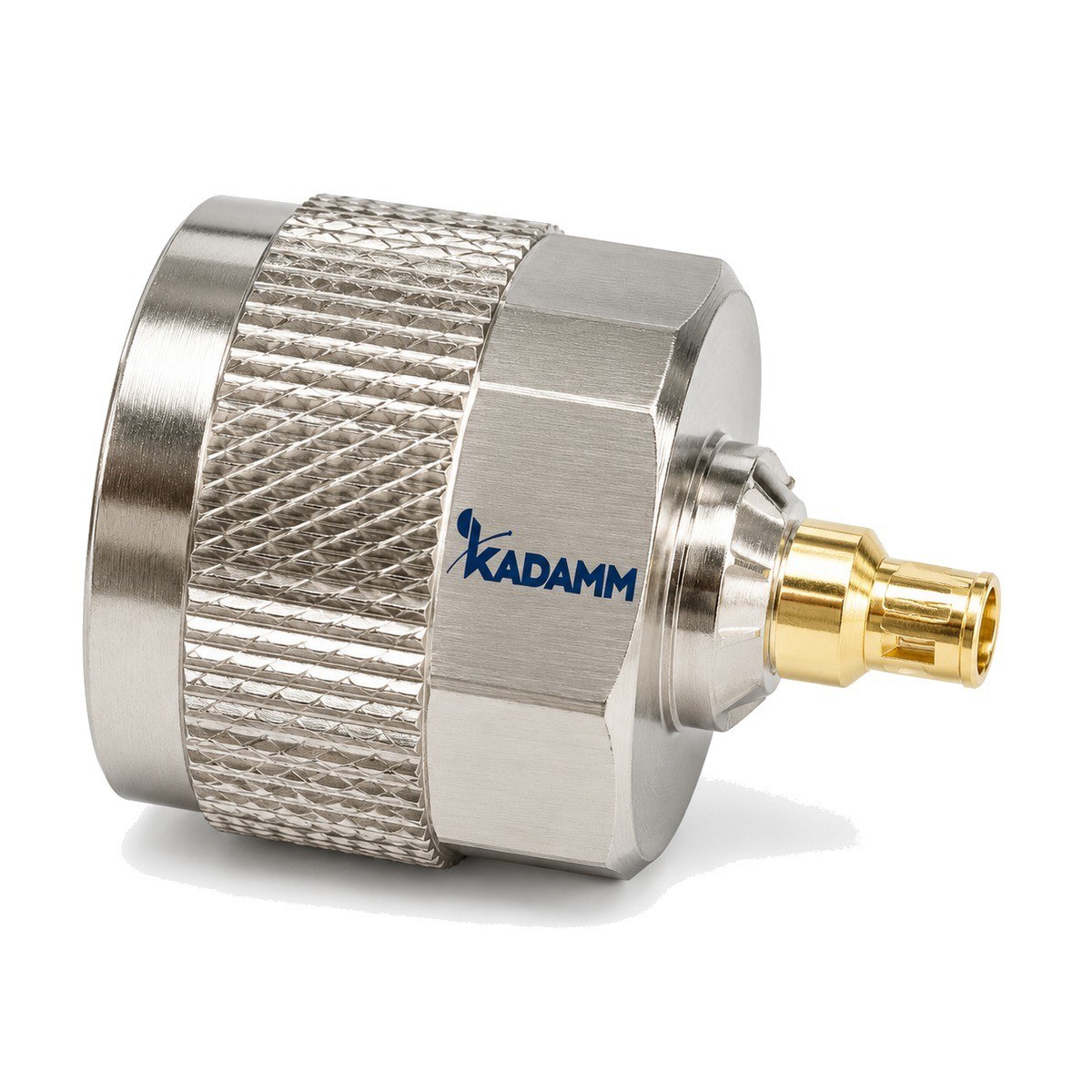

Разъёмы кабельные SMB, SMP, MCX, MMCX (защёлкивающиеся): 81 модель. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-К-М — 81 модель в диапазоне до 67 ГГц, соединители SMB, SMP, SSMP, MCX, MMCX. Модели различаются: частоты, КСВН, кабель для монтажа, материал.
В серии KADAMM СК-К-М — 81 модель. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-К-М: КСВН от 1,15 до 1,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
| Параметр | По серии |
|---|---|
| Моделей в серии | 81 |
| Диапазон частот серии | до 67 ГГц |
| КСВН | 1,15–1,6 |
| Соединитель | по таблице исполнений (вариантов: 32) |
| Кабель для монтажа | по таблице исполнений (вариантов: 26) |
| Материал | по таблице исполнений (вариантов: 7) |
| Артикул | Частоты, ГГц | КСВН | Соединитель | Кабель для монтажа | Материал |
|---|---|---|---|---|---|
| KADAMM СК-MCX(в)-Л-086-1 | 0–6 | 1,25 | MCX вилка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | — |
| KADAMM СК-MCX(в)-У-Л-086-2 | 0–6 | 1,25 | MCX вилка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | бериллиевая бронза с золочением |
| KADAMM СК-MCX(в)-У-О-Л-RG316D-1 | 0–6 | - | MCX вилка угловой, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-MCX(р)-Л-086-1 | 0–6 | 1,2 | MCX розетка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-MMCX(в)-Л-086-1 | 0–6 | 1,25 | MMCX вилка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | латунь |
| KADAMM СК-MMCX(в)-У-Л-086-1 | 0–6 | 1,25 | MMCX вилка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | латунь |
| KADAMM СК-MMCX(р)-Л-086-1 | 0–3 | 1,2 | MMCX розетка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(в)-SFF1 | 0–4 | 1,3 | SMB вилка | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFF1,5 | 0–4 | 1,3 | SMB вилка | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFF1,5-2 | 0–4 | 1,3 | SMB вилка | SFF-50-1,5-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFT2 | 0–4 | 1,3 | SMB вилка | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFYFZ75 | 0–4 | 1,3 | SMB вилка | SFYFZ-75-2 ※ 8 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SFYZ75 | 0–4 | 1,3 | SMB вилка | SFYZ-75-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-SYV75 | 0–4 | 1,3 | SMB вилка | SYV-75-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-Л-086-1 | 0–6 | 1,2 | SMB вилка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(в)-У-SFF1 | 0–4 | 1,5 | SMB вилка, угловой | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-SFF1,5 | 0–4 | 1,5 | SMB вилка, угловой | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-SFF1,5-2 | 0–4 | 1,5 | SMB вилка, угловой | SFF-50-1,5-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-SFF2 | 0–4 | 1,5 | SMB вилка, угловой | SFF-50-2-2 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-SFT2 | 0–4 | 1,5 | SMB вилка, угловой | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-Л-086-1 | 0–4 | 1,3 | SMB вилка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(в)-У-О-Л-RG316D-1 | 0–3 | 1,2 | SMB вилка угловой, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(р)-LMR195 | 0–4 | 1,3 | SMB розетка | LMR195 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFF1 | 0–4 | 1,3 | SMB розетка | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFF1,5 | 0–4 | 1,3 | SMB розетка | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFF75-1,5 | 0–4 | 1,3 | SMB розетка | SFF-75-1,5-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFT2 | 0–4 | 1,3 | SMB розетка | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFT3 | 0–4 | 1,3 | SMB розетка | SFT-50-3-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFYFZ75 | 0–4 | 1,3 | SMB розетка | SFYFZ-75-2 ※ 8 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SFYZ75 | 0–4 | 1,3 | SMB розетка | SFYZ-75-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SYV75 | 0–4 | 1,3 | SMB розетка | SYV-75-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SYV75-2 | 0–4 | 1,3 | SMB розетка | SYV-75-2-2 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-SYVFZ75 | 0–4 | 1,3 | SMB розетка | SYVFZ-75-2-1, SYFVZ-75-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-Л-086-1 | 0–6 | 1,25 | SMB розетка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(р)-У-SFF1 | 0–4 | 1,5 | SMB розетка, угловой | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-SFF1,5 | 0–4 | 1,5 | SMB розетка, угловой | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-SFT1 | 0–4 | 1,5 | SMB розетка, угловой | SFT-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-SFT2 | 0–4 | 1,5 | SMB розетка, угловой | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-SFT3 | 0–4 | 1,5 | SMB розетка, угловой | SFT-50-3-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-Л-086-1 | 0–6 | 1,25 | SMB розетка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMB(р)-У-О-Л-RG316D-1 | 0–4 | 1,3 | SMB розетка угловой, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SMP(в)-CXN3506 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | GORE CXN3506 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(в)-SFF1 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | SFF-50-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(в)-SFT2 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | SFT-50-2-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(в)-Л-086-1 | 0–40 | 1,4 | SMP вилка | KADAMM КС-220 | фосфористая бронза с золочением |
| KADAMM СК-SMP(р)-CXN3506 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | GORE CXN3506 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-SFF1 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | SFF-50-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-SFT2 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | SFT-50-2-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-UT85CLL | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | UT85C-LL | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-Л-047-1 | 0–40 | 1,4 | SMP розетка | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 | бериллиевая бронза |
| KADAMM СК-SMP(р)-Л-086-3 | 0–40 | 1,4 | SMP розетка | KADAMM КС-220 | бериллиевая бронза |
| KADAMM СК-SMP(р)-Л-A360-3 | 0–40 | 1,4 | SMP розетка | KADAMM КС-360-1 | бериллиевая бронза |
| KADAMM СК-SMP(р)-У-CXN3506 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP розетка, угловой | GORE CXN3506 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-У-SFF1 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP розетка, угловой | SFF-50-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-У-SFF1,5 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP розетка, угловой | SFF-50-1,5-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-У-SFT2 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP розетка, угловой | SFT-50-2-1 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SMP(р)-У-Л-086-1 | 0–40 | 1,5 | SMP розетка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | бериллиевая бронза |
| KADAMM СК-SMP(р)-У-Л-086-2 | 0–18 | 1,3 | SMP розетка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | бериллиевая бронза |
| KADAMM СК-SSMB(в)-SFF1 | 0–3 | 1,3 | SSMB вилка | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(в)-SFF1,5 | 0–3 | 1,3 | SSMB вилка | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-SFF1 | 0–3 | 1,3 | SSMB розетка | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-SFF1-2 | 0–3 | 1,3 | SSMB розетка | SFF-50-1, SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-SFT2 | 0–3 | 1,3 | SSMB розетка | SFT-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-У-SFF1 | 0–3 | 1,5 | SSMB розетка, угловой | SFF-50-1 SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-У-SFF1,5 | 0–3 | 1,5 | SSMB розетка, угловой | SFF-50-1,5-1 SYV-50-2-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-У-SFF1-2 | 0–3 | 1,5 | SSMB розетка, угловой | SFF-50-1, SYV-50-1 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMC(в)-О-Л-316-1 | 0–6 | - | SSMC вилка, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SSMC(в)-У-Л-086-1 | 0–6 | - | SSMC вилка угловой | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SSMC(в)-У-О-Л-316-1 | 0–6 | - | SSMC вилка угловой, обжим | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | с золочением латунь |
| KADAMM СК-SSMP(в)-JRDW07 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) вилка | JRDW07 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(в)-Л-047-1 | 0–40 | 1,4 | SSMP вилка | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 | бериллиевая бронза |
| KADAMM СК-SSMP(в)-У-Л-047-1 | 0–18 | 1,3 | SSMP вилка угловой | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 | бериллиевая бронза |
| KADAMM СК-SSMP(р)-JB01 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) розетка | JB01/JBR01 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-JB02 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) розетка | JB02/JBR02 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-JRDW07 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) розетка | JRDW07 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-Л-086-1 | 0–40 | 1,4 | SSMP розетка | KADAMM КС-220 | бериллиевая бронза |
| KADAMM СК-SSMP(р)-Л-A220-1 | 0–67 | 1,5 | SSMP розетка | KADAMM КС-220 | бериллиевая бронза |
| KADAMM СК-SSMP(р)-У-JB01 | 0–65 | 1,3 (до 18 ГГц) | SSMP (SMPM) розетка, угловой | JB01/JBR01 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-У-JB02 | 0–65 | 1,3 (до 18 ГГц) | SSMP (SMPM) розетка, угловой | JB02/JBR02 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-У-JRDW07 | 0–65 | 1,3 (до 18 ГГц) | SSMP (SMPM) розетка, угловой | JRDW07 | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| KADAMM СК-SSMP(р)-У-Л-086-2 | 0–50 | 1,5 | SSMP розетка угловой | KADAMM КС-220 | бериллиевая бронза |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Волновое сопротивление, Ом | 75 — KADAMM СК-SMB(в)-SFYFZ75, KADAMM СК-SMB(в)-SFYZ75, KADAMM СК-SMB(в)-SYV75, KADAMM СК-SMB(р)-SFF75-1,5, KADAMM СК-SMB(р)-SFYFZ75, KADAMM СК-SMB(р)-SFYZ75, KADAMM СК-SMB(р)-SYV75, KADAMM СК-SMB(р)-SYV75-2, KADAMM СК-SMB(р)-SYVFZ75 |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: по таблице исполнений (вариантов: 32). |
| Диапазон частот, ГГц | Диапазон, в котором нормирован КСВН соединителя; на краю диапазона согласование хуже. В серии: 0–67 ГГц. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,15–1,6. |
| Кабель для монтажа | Кабель, под который рассчитаны цанга, обжимная гильза и центральный контакт кабельного соединителя: на другой кабель соединитель не ставят. В серии: по таблице исполнений (вариантов: 26). |
| Материал | Материал корпуса и покрытие: нержавеющая сталь — износостойкость резьбы, латунь или бериллиевая бронза с золочением — проводимость и пайка. В серии: по таблице исполнений (вариантов: 7). |
Выбор внутри серии KADAMM СК-К-М: КСВН — от 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) у KADAMM СК-SSMP(в)-JRDW07 до 1,5 у KADAMM СК-SSMB(р)-У-SFF1-2.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-К-М: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Серия KADAMM СК-К-М перекрывает до 67 ГГц: KADAMM СК-SSMP(р)-Л-A220-1 — 0–67; KADAMM СК-SSMP(р)-Л-086-1 — 0–40; KADAMM СК-SSMP(р)-У-Л-086-2 — 0–50; KADAMM СК-SMP(в)-Л-086-1 — 0–40; KADAMM СК-SMP(р)-Л-086-3 — 0–40; KADAMM СК-SMP(р)-Л-A360-3 — 0–40; KADAMM СК-SSMP(в)-Л-047-1 — 0–40; KADAMM СК-SSMP(в)-У-Л-047-1 — 0–18; ещё 73 в таблице исполнений.
Соединители серии KADAMM СК-К-М — SMB, SMP, SSMP, MCX, MMCX; по моделям: KADAMM СК-SSMP(р)-Л-A220-1 — SSMP розетка; KADAMM СК-SSMP(р)-Л-086-1 — SSMP розетка; KADAMM СК-SSMP(р)-У-Л-086-2 — SSMP розетка угловой; KADAMM СК-SMP(в)-Л-086-1 — SMP вилка; KADAMM СК-SMP(р)-Л-086-3 — SMP розетка; KADAMM СК-SMP(р)-Л-A360-3 — SMP розетка; ещё 75 в таблице исполнений.
У всех 81 модель серии KADAMM СК-К-М: Исполнения по чертежу заказчика — по запросу — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-К-М — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-К-М могут уточняться без уведомления.
Поставляем Разъёмы кабельные SMB, SMP, MCX, MMCX (защёлкивающиеся) KADAMM СК-К-М под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Калибровка переносит плоскость отсчёта анализатора на конец кабеля и убирает из результата собственные отражения тракта. Для этого нужны меры с известными характеристиками: холостой ход, короткое замыкание…
N, SMA, 3,5 мм, 2,92 мм, 2,4 мм, 1,85 мм — выбор типа начинается не с резьбы, а с верхней частоты тракта: чем меньше диаметр разъёма, тем выше рабочий диапазон. Разбираем, до каких частот применяется каждый тип, чем…
Имена RFS, Andrew, Telegärtner и Huber+Suhner стоят на схожих на вид разъёмах, но специализация и ценовой сегмент у них разные. Разбираем, кто на чём силён, развенчиваем расхожие мифы и даём матрицу «задача →…
Неправильный адаптер в измерительном тракте не просто вносит потери — он делает результат измерения недостоверным. Разбираем, как выбрать правильно от 0 до 40 ГГц.
N↔BNC, N↔SMA, 7/16↔N, 4.3-10↔N — переходник в тракте кажется простым решением. Разбираем, когда он допустим, что вносит в сигнал и как выбрать правильно.
RFS (Radio Frequency Systems) закрывает фидерный тракт целиком: кабель CELLFLEX всех типоразмеров, разъёмы и адаптеры к нему, комплекты заземления, крепления и фирменный монтажный инструмент. Разбираем, что из линейки…
Длина фидера считается не по высоте мачты: к вертикальному участку добавляются горизонтальный пробег до аппаратной, запас на изгибы, подъём по конструкции и разделку с обоих концов. Разбираем формулу по слагаемым и…
