Цену и сроки подтвердит менеджер.

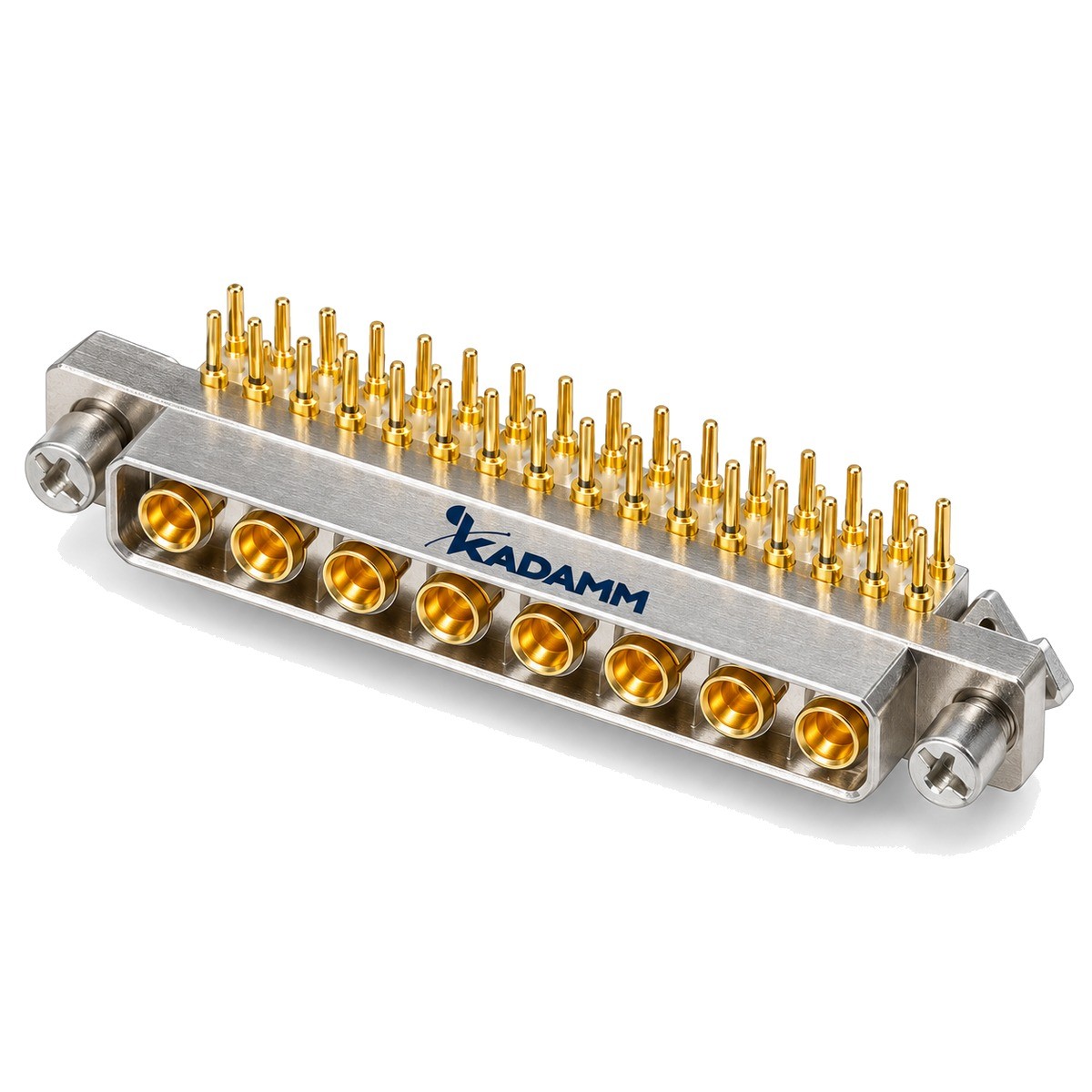

Разъёмы многоканальные, кабельные: 2 модели. Разъёмы под плату, корпус прибора или кабель: все значения смотрите в таблице ниже.
Состав серии KADAMM СК-8К-К: 2 модели, диапазон до 40 ГГц. Между собой модели расходятся по параметрам: ответный соединитель / кабель.
Всего в серии KADAMM СК-8К-К 2 модели. Общее для группы вынесено в её заголовок (частоты, КСВН, материал), размеры контакта приведены построчно.
Через соединитель сигнал СВЧ уходит в кабель, на печатную плату либо сквозь стенку корпуса. Сочленяются лишь вилка с розеткой одного типа; для стыковки разнотипных ставят переход.
Размер канала определяет, до какой частоты в соединителе распространяется только основная волна; уменьшая канал, этот предел поднимают. Так что мелкие соединители выбирают для верхних диапазонов, а для мощных трактов — крупные.
| Параметр | По серии |
|---|---|
| Моделей в серии | 2 |
| Диапазон частот серии | до 40 ГГц |
| Соединитель | кабель; розетка; кабель; вилка |
| Ответный соединитель / кабель | -220–-8 |
| Артикул | Соединитель | Ответный соединитель / кабель |
|---|---|---|
| KADAMM СК-8-FA-086-1 | кабель; розетка | KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; кабель; KADAMM СК-8-MA-086-1 |
| KADAMM СК-8-MA-086-1 | кабель; вилка | KADAMM КС-220, KADAMM КС-280-1, —, —, KADAMM КС-086-2, KADAMM КС-086-1; кабель; KADAMM СК-8-FA-086-1 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| КСВН, типовое | 1,25 |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: кабель; розетка; кабель; вилка. |
| Ответный соединитель / кабель | Ответная часть, с которой сочленяется соединитель, или кабель, на который он заделывается. В серии: -220–-8. |
Для сборки кабелей и стендовых трактов, для вывода сигнала с платы или из корпуса СВЧ-модуля.
В поставку модели серии KADAMM СК-8К-К входят разъём и паспорт изделия.
При недотяжке контакт нестабилен и КСВН прыгает, при перетяжке сминаются проводники и резьба.
Динамометрический ключ обеспечивает повторяемое усилие на каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Все 2 модели серии KADAMM СК-8К-К работают в одном диапазоне — до 40 ГГц.
Соединители серии KADAMM СК-8К-К — по таблице исполнений; по моделям: KADAMM СК-8-FA-086-1 — кабель; розетка; KADAMM СК-8-MA-086-1 — кабель; вилка.
Все 2 модели серии KADAMM СК-8К-К совпадают по параметрам: Диапазон частот, ГГц — 0–40, КСВН, типовое — 1,25.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-8К-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-8К-К могут уточняться без уведомления.
Поставляем Разъёмы многоканальные, кабельные KADAMM СК-8К-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
