Разъёмы приборные с металлическим выводом TNC: 2 модели. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-TNC(р)-Ф4-Н-M80 — 2 модели в диапазоне до 18 ГГц, соединители TNC.
В серии KADAMM СК-TNC(р)-Ф4-Н-M80 — 2 модели. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.

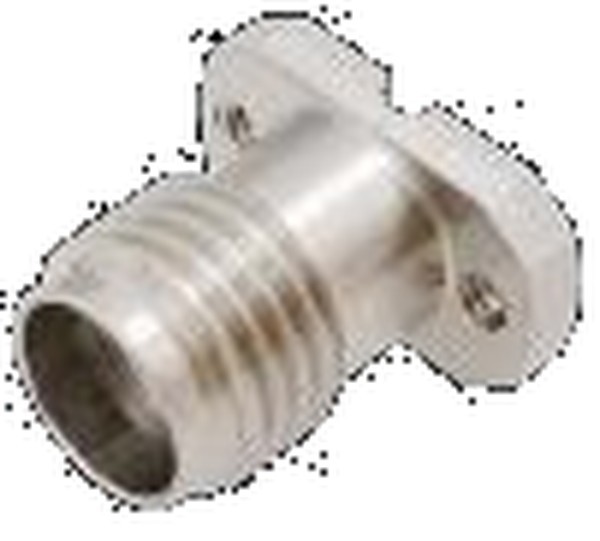

Приборные розетки TNC с металлическим выводом, четырёхточечный фланец. Розетка TNC с четырёхточечным фланцем и металлическим выводом ставится на корпуса бортовой и навигационной аппаратуры. Фланец на четырёх винтах держит соединитель надёжно при вибрации, корпус из нержавеющей стали стоек к среде. Металлический вывод проходит внутрь корпуса и паяется к линии платы; размеры вывода и диэлектрической части общие для серии и приведены в таблице. При монтаже затягивайте винты фланца крест-накрест и проверяйте соосность вывода с площадкой на плате. Такие розетки применяют на приёмниках спутниковой навигации, модулях связи транспорта и бортовых блоках, где порт должен выдерживать тряску и рывки кабеля. Для наружных блоков стык с кабелем дополнительно герметизируют. В серии есть исполнения, отличающиеся деталями корпуса; размеры вывода у них общие.
| Параметр | По серии |
|---|---|
| Моделей в серии | 2 |
| Диапазон частот серии | до 18 ГГц |
| Артикул |
|---|
| KADAMM СК-TNC(р)-Ф4-Н-M80-01 |
| KADAMM СК-TNC(р)-Ф4-Н-M80-02 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,15 |
| Соединитель | TNC розетка |
| Размер ØD1, мм | 4 |
| Размер ØD2, мм | 0,8 |
| Размер L1, мм | 4 |
| Размер L2, мм | 2 |
| Материал | пассивированная нержавеющая сталь |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-TNC(р)-Ф4-Н-M80: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Он равномерно прижимает соединитель к стенке и лучше держит вибрацию и нагрузку от кабеля.
Все 2 модели серии KADAMM СК-TNC(р)-Ф4-Н-M80 работают в диапазоне до 18 ГГц.
У всех 2 модели серии KADAMM СК-TNC(р)-Ф4-Н-M80: Диапазон частот, ГГц — 0–18; КСВН — 1,15; Соединитель — TNC розетка; Размер ØD1, мм — 4; Размер ØD2, мм — 0,8.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-TNC(р)-Ф4-Н-M80 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-TNC(р)-Ф4-Н-M80 могут уточняться без уведомления.
Поставляем Разъёмы приборные с металлическим выводом TNC KADAMM СК-TNC(р)-Ф4-Н-M80 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
