Разъёмы для печатных плат SMA, SSMA, BMA, SBMA, TNC: 30 моделей. Параметры соединителей для плат, панелей приборов и кабельного монтажа сведены в таблицу.
Состав серии KADAMM СК-ПП-SMA: 30 моделей, диапазон до 30 ГГц, соединители SMA, SSMA, TNC. Отличия моделей: частоты, КСВН, материал, фланец.
Состав серии KADAMM СК-ПП-SMA — 30 моделей. Диапазон частот, КСВН и материал указаны в заголовке группы, а размеры контакта — у каждой модели.
Коаксиальный соединитель связывает тракт с кабелем, с платой или выводит его наружу через корпус. Любое соединение — это вилка плюс розетка того же типа, а разнотипные соединители сочленяют только через переход.
Чем меньше коаксиальный канал соединителя, тем дальше по частоте отодвигается возбуждение высших типов волн — так и получается предельная частота. Отсюда правило: миниатюрный соединитель — ради частоты, крупный — ради мощности.
Если свести таблицу исполнений KADAMM СК-ПП-SMA: КСВН от 1,05 до 2 — у каждой модели своё значение. Нормы указаны поартикульно: сопоставляйте значения в строке той модели, которую выбираете.

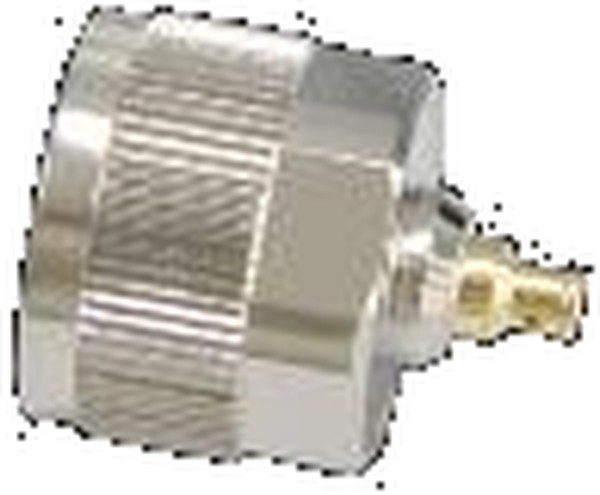

| Параметр | По серии |
|---|---|
| Моделей в серии | 30 |
| Диапазон частот серии | до 30 ГГц |
| КСВН | по таблице исполнений (вариантов: 7) |
| Соединитель | по таблице исполнений (вариантов: 13) |
| Материал | с золочением латунь; латунь с золочением или нержавеющая сталь; по исполнению (G — нержавеющая сталь); латунь (золочение или никелирование) или нержавеющая сталь; латунь с никелированием или нержавеющая сталь |
| Фланец, отверстий | 4 |
| Артикул | Частоты, ГГц | КСВН | Соединитель | Материал | Фланец, отверстий |
|---|---|---|---|---|---|
| KADAMM СК-BMA(в)-П-О1 | 0–18 | 1,15 + 0,012·f | BMA вилка | по исполнению (G — нержавеющая сталь) | 4 |
| KADAMM СК-BMA(в)-У-П-О1 | 0–18 | 1,15 + 0,012·f | BMA вилка, угловой | по исполнению (G — нержавеющая сталь) | 4 |
| KADAMM СК-SBMA(в)-П-О1 | 0–28 | 1,05 + 0,012·f | SBMA вилка | латунь (золочение или никелирование) или нержавеющая сталь | 4 |
| KADAMM СК-SBMA(в)-У-П-О1 | 0–28 (угловые 0–18) | 1,06 + 0,015·f | SBMA вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | 4 |
| KADAMM СК-SMA(в)-П-О1 | 0–18 | 1,05 + 0,012·f | SMA вилка | латунь с золочением или нержавеющая сталь | 4 |
| KADAMM СК-SMA(в)-У-П-О1 | 0–18 | 1,06 + 0,015·f | SMA вилка, угловой | латунь с золочением или нержавеющая сталь | 4 |
| KADAMM СК-SMA(р)-Л-B127-01 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B127-02 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B127-03 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B127-04 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B127-05 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B30-01 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B30-02 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B30-03 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B30-04 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B30-05 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B30-06 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B30-07 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-Л-B30-08 | 0–26,5 | 1,15 | SMA розетка | с золочением латунь | — |
| KADAMM СК-SMA(р)-П-О1 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | 4 |
| KADAMM СК-SMA(р)-П-О2 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | 4 |
| KADAMM СК-SMA(р)-П-О3 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | — |
| KADAMM СК-SMA(р)-П-О4 | 0–18 | 1,05 + 0,012·f | SMA розетка | латунь с золочением или нержавеющая сталь | — |
| KADAMM СК-SMA(р)-У-П-О1 | 0–18 | 1,06 + 0,015·f | SMA розетка, угловой | латунь с золочением или нержавеющая сталь | 4 |
| KADAMM СК-SMA(р)-У-П-О2 | 0–18 | 1,06 + 0,015·f | SMA розетка, угловой | латунь с золочением или нержавеющая сталь | — |
| KADAMM СК-SMA-П-О5 | 0–6 | 2,0 | SMA, с фиксацией push-pull (род — уточняйте у менеджера) | — | — |
| KADAMM СК-SMA-П-О6 | 0–11 | уточняйте у менеджера | SMA (род — уточняйте у менеджера) | — | — |
| KADAMM СК-SSMA(р)-П-О1 | 0–30 | 1,05 + 0,012·f | SSMA розетка | латунь с золочением или нержавеющая сталь | 4 |
| KADAMM СК-SSMA(р)-У-П-О1 | 0–30 (угловые 0–18) | 1,06 + 0,015·f | SSMA розетка, угловой | латунь с золочением или нержавеющая сталь | 4 |
| KADAMM СК-TNC(р)-П-О1 | 0–11 | 1,25 | TNC розетка | латунь с никелированием или нержавеющая сталь | — |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Монтаж | на печатную плату |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Не у всех моделей серии эти величины заданы — там, где их нет, норма отсутствует.
| Параметр | Значение |
|---|---|
| Размер D, мм | 1,93 — KADAMM СК-SMA(р)-Л-B30-01, KADAMM СК-SMA(р)-Л-B30-05; 0,76 — KADAMM СК-SMA(р)-Л-B30-02, KADAMM СК-SMA(р)-Л-B30-06; 1,02 — KADAMM СК-SMA(р)-Л-B30-03, KADAMM СК-SMA(р)-Л-B30-07; 2,45 — KADAMM СК-SMA(р)-Л-B30-04, KADAMM СК-SMA(р)-Л-B30-08 |
| Размер L, мм | 0,6 — KADAMM СК-SMA(р)-Л-B30-01, KADAMM СК-SMA(р)-Л-B30-02, KADAMM СК-SMA(р)-Л-B30-03, KADAMM СК-SMA(р)-Л-B30-04; 1,22 — KADAMM СК-SMA(р)-Л-B30-05, KADAMM СК-SMA(р)-Л-B30-06, KADAMM СК-SMA(р)-Л-B30-07, KADAMM СК-SMA(р)-Л-B30-08 |
| Толщина панели | 1,78 — KADAMM СК-SMA(р)-Л-B30-01, KADAMM СК-SMA(р)-Л-B30-05; 0,61 — KADAMM СК-SMA(р)-Л-B30-02, KADAMM СК-SMA(р)-Л-B30-06; 0,87 — KADAMM СК-SMA(р)-Л-B30-03, KADAMM СК-SMA(р)-Л-B30-07; 2,3 — KADAMM СК-SMA(р)-Л-B30-04, KADAMM СК-SMA(р)-Л-B30-08 |
| Резьба | 1/4-36UNS-2B — KADAMM СК-SMA(в)-П-О1, KADAMM СК-SMA(в)-У-П-О1; 1/4-36UNS-2A — KADAMM СК-SMA(р)-П-О1, KADAMM СК-SMA(р)-П-О2, KADAMM СК-SMA(р)-П-О3, KADAMM СК-SMA(р)-П-О4, KADAMM СК-SMA(р)-У-П-О1, KADAMM СК-SMA(р)-У-П-О2 |
| Диаметр вывода, мм | 1,3 — KADAMM СК-BMA(в)-П-О1, KADAMM СК-SMA(р)-П-О4, KADAMM СК-SMA(р)-У-П-О1, KADAMM СК-SMA(р)-У-П-О2; 0,8 — KADAMM СК-SMA(р)-П-О2; 0,88 — KADAMM СК-SSMA(р)-П-О1 |
| Волновое сопротивление, Ом | 50 — KADAMM СК-SMA-П-О5, KADAMM СК-SMA-П-О6 |
| Рабочее напряжение, В (ср. кв.) | 750 — KADAMM СК-SMA-П-О6 |
| Рабочая температура, °C | -65–+165 — KADAMM СК-SMA-П-О6 |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: по таблице исполнений (вариантов: 13). |
| Диапазон частот, ГГц | Диапазон, в котором нормирован КСВН соединителя; на краю диапазона согласование хуже. В серии: 0–30 ГГц. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: по таблице исполнений (вариантов: 7). |
| Материал | Материал корпуса и покрытие: нержавеющая сталь — износостойкость резьбы, латунь или бериллиевая бронза с золочением — проводимость и пайка. В серии: с золочением латунь; латунь с золочением или нержавеющая сталь; по исполнению (G — нержавеющая сталь); латунь (золочение или никелирование) или нержавеющая сталь; латунь с никелированием или нержавеющая сталь. |
| Фланец, отверстий | Число отверстий фланца: двух- или четырёхточечное крепление. В серии: 4. |
Насколько различаются модели серии KADAMM СК-ПП-SMA: КСВН : 1,05 + 0,012·f — KADAMM СК-SMA(в)-П-О1, 2,0 — KADAMM СК-SMA-П-О5.
Применяются в кабельных сборках и измерительных трактах, а также для вывода сигнала из модулей и с плат.
Что получает заказчик по модели серии KADAMM СК-ПП-SMA: разъём, к нему — паспорт изделия.
Не дотянули гайку — контакт и КСВН нестабильны; перетянули — повреждены проводники и резьба.
Тарированный ключ исключает разброс момента затяжки между сборками.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Общий диапазон KADAMM СК-ПП-SMA — до 30 ГГц. Например: KADAMM СК-SMA(р)-Л-B30-01 — 0–26,5; KADAMM СК-SMA(р)-Л-B30-02 — 0–26,5; KADAMM СК-SMA(р)-Л-B30-03 — 0–26,5; KADAMM СК-SMA(р)-Л-B30-04 — 0–26,5; KADAMM СК-SMA(р)-Л-B30-05 — 0–26,5; KADAMM СК-SMA(р)-Л-B30-06 — 0–26,5; KADAMM СК-SMA(р)-Л-B30-07 — 0–26,5; KADAMM СК-SMA(р)-Л-B30-08 — 0–26,5; полный перечень (ещё 22) — в таблице исполнений.
Соединители серии KADAMM СК-ПП-SMA — SMA, SSMA, TNC; по моделям: KADAMM СК-SMA(р)-Л-B30-01 — SMA розетка; KADAMM СК-SMA(р)-Л-B30-02 — SMA розетка; KADAMM СК-SMA(р)-Л-B30-03 — SMA розетка; KADAMM СК-SMA(р)-Л-B30-04 — SMA розетка; KADAMM СК-SMA(р)-Л-B30-05 — SMA розетка; KADAMM СК-SMA(р)-Л-B30-06 — SMA розетка; ещё 24 в таблице исполнений.
По всей серии (30 моделей, KADAMM СК-ПП-SMA) неизменны: Монтаж — на печатную плату, Исполнения по чертежу заказчика — по запросу — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ПП-SMA — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ПП-SMA могут уточняться без уведомления.
Поставляем Разъёмы для печатных плат SMA, SSMA, BMA, SBMA, TNC KADAMM СК-ПП-SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
