Цену и сроки подтвердит менеджер.
Разъёмы для печатных плат 2,92 мм: 5 моделей. Разъёмы под плату, корпус прибора или кабель: все значения смотрите в таблице ниже.

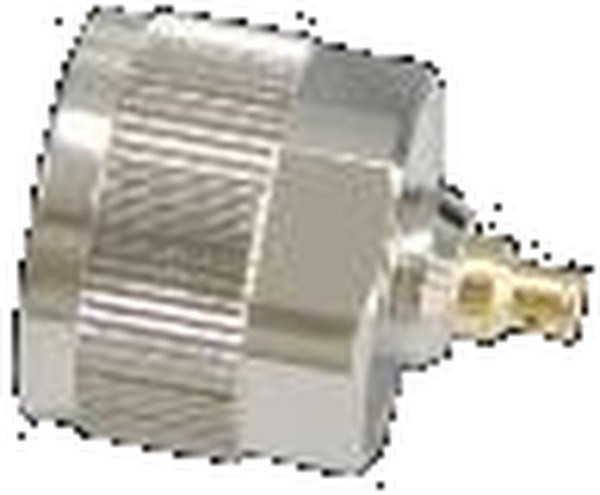

Состав серии KADAMM СК-ПП-2,92: 5 моделей, диапазон до 40 ГГц, соединители 2,92 мм. Отличия моделей: размер D, размер L, толщина панели.
Всего в серии KADAMM СК-ПП-2,92 5 моделей. Диапазон частот, КСВН и материал указаны в заголовке группы, а размеры контакта — у каждой модели.
Через соединитель сигнал СВЧ уходит в кабель, на печатную плату либо сквозь стенку корпуса. Сочленяются лишь вилка с розеткой одного типа; для стыковки разнотипных ставят переход.
Верхнюю частоту соединителя задаёт размер коаксиального канала: в узком канале высшие типы волн возникают позже, на более высокой частоте. Так что мелкие соединители выбирают для верхних диапазонов, а для мощных трактов — крупные.
| Параметр | По серии |
|---|---|
| Моделей в серии | 5 |
| Диапазон частот серии | до 40 ГГц |
| Размер D | по таблице исполнений (корпусов: 4) |
| Размер L | 0,6 |
| Толщина панели | 0,61–2,3 |
| Артикул | Размер D, мм | Размер L, мм | Толщина панели |
|---|---|---|---|
| KADAMM СК-2,92(р)-Л-B127-01 | — | — | — |
| KADAMM СК-2,92(р)-Л-B30-02 | 1,93 | 0,6 | 1,78 |
| KADAMM СК-2,92(р)-Л-B30-03 | 0,76 | 0,6 | 0,61 |
| KADAMM СК-2,92(р)-Л-B30-04 | 1,02 | 0,6 | 0,87 |
| KADAMM СК-2,92(р)-Л-B30-05 | 2,45 | 0,6 | 2,3 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| КСВН, не более | 1,15 |
| Соединитель | 2,92 мм розетка |
| Материал | с золочением латунь |
| Параметр | Что означает |
|---|---|
| Толщина панели | Толщина стенки или платы, на которую рассчитан соединитель. В серии: 0,61–2,3. |
| Размер D, мм | Габаритные и присоединительные размеры по чертежу серии. В серии: по таблице исполнений (корпусов: 4). |
Для сборки кабелей и стендовых трактов, для вывода сигнала с платы или из корпуса СВЧ-модуля.
Поставка модели серии KADAMM СК-ПП-2,92: разъём с паспортом изделия.
Недостаточный момент даёт неустойчивый контакт и всплески КСВН, избыточный деформирует проводники и резьбу.
Повторяемость усилия при каждом соединении даёт только тарированный ключ.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Рабочий диапазон всех 5 моделей серии KADAMM СК-ПП-2,92 — до 40 ГГц.
Все 5 моделей серии KADAMM СК-ПП-2,92 совпадают по параметрам: Диапазон частот, ГГц — 0–40, КСВН — 1,15, Соединитель — 2,92 мм розетка, Материал — с золочением латунь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ПП-2,92 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ПП-2,92 могут уточняться без уведомления.
Поставляем Разъёмы для печатных плат 2,92 мм KADAMM СК-ПП-2,92 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
