Разъёмы 1,85 мм на плату торцевые (end launch): 4 модели. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-ТП-1,85 — 4 модели в диапазоне до 67 ГГц, соединители 1,85 мм. Модели различаются: описание.
В серии KADAMM СК-ТП-1,85 — 4 модели. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.

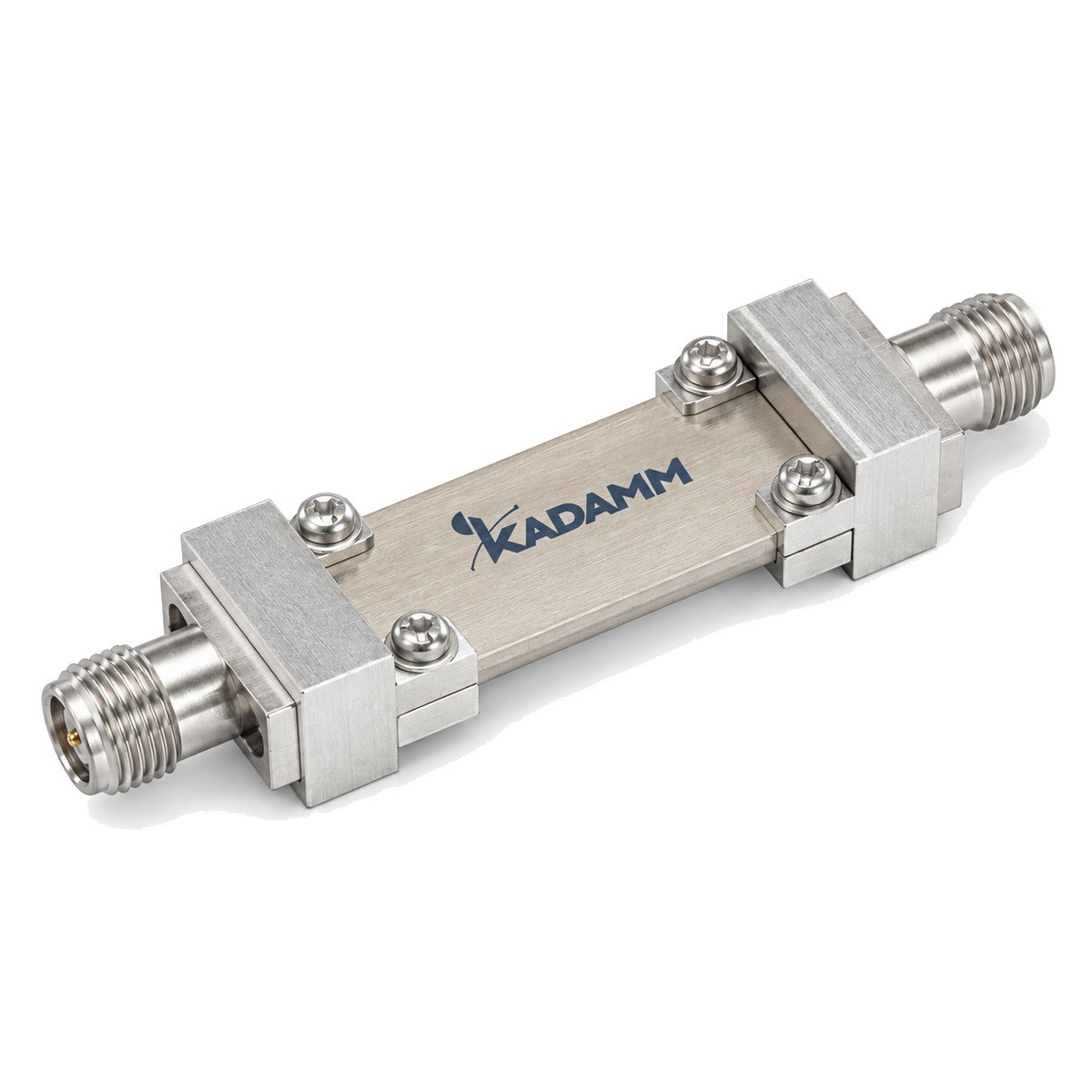

Торцевые соединители 1,85 мм на плату (end launch). Соединитель 1,85 мм торцевого монтажа применяют для ввода сигнала в плату с края при разработке и измерении модулей миллиметрового диапазона. Корпус прижимается к торцу платы, центральный штырь опирается на линию, а заземление обеспечивает контакт корпуса с земляными полигонами с обеих сторон платы. Ответная часть стороны прибора — 1,85 мм, механически совместимая с 2,4 мм, поэтому плату можно подключать к анализаторам обоих классов. Для хорошего согласования у кромки платы проектируют участок перехода с подобранной шириной проводника и рядами переходных отверстий, соединяющих верхнюю и нижнюю земли. Соединитель многоразовый: при аккуратном монтаже его переставляют с опытной платы на следующую, не повреждая топологию. Корпус соединителя рассчитан на многократную установку: после измерений его снимают с опытной платы, проверяют штырь и ставят на следующую. Если штырь погнут или затуплен, контакт с линией становится нестабильным, и такой соединитель заменяют.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | до 67 ГГц |
| Описание | 1,85 |
| Артикул | Описание |
|---|---|
| KADAMM СК-1,85(в)-Т-2 | 1,85 мм (в), Ø0,18 мм, стандартное исполнение |
| KADAMM СК-1,85(в)-Т-3 | 1,85 мм (в), Ø0,18 мм, малогабаритное исполнение |
| KADAMM СК-1,85(р)-Т-2 | 1,85 мм (р), Ø0,18 мм, стандартное исполнение |
| KADAMM СК-1,85(р)-Т-3 | 1,85 мм (р), Ø0,18 мм, малогабаритное исполнение |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–67 |
| КСВН, не более | 1,35 |
| Соединитель | 1,85 мм |
| Материал | пассивированная нержавеющая сталь |
| Параметр | Что означает |
|---|---|
| Описание | Расшифровка исполнения модели. В серии: 1,85. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-ТП-1,85: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Да, 1,85 мм механически сочленяется с 2,4 мм; верхний предел соединения задаст 2,4 мм.
Все 4 модели серии KADAMM СК-ТП-1,85 работают в диапазоне до 67 ГГц.
У всех 4 модели серии KADAMM СК-ТП-1,85: Диапазон частот, ГГц — 0–67; КСВН — 1,35; Соединитель — 1,85 мм; Материал — пассивированная нержавеющая сталь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ТП-1,85 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ТП-1,85 могут уточняться без уведомления.
Поставляем Разъёмы 1,85 мм на плату торцевые (end launch) KADAMM СК-ТП-1,85 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
