Разъёмы приборные 3,5 мм, общего применения: 7 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.

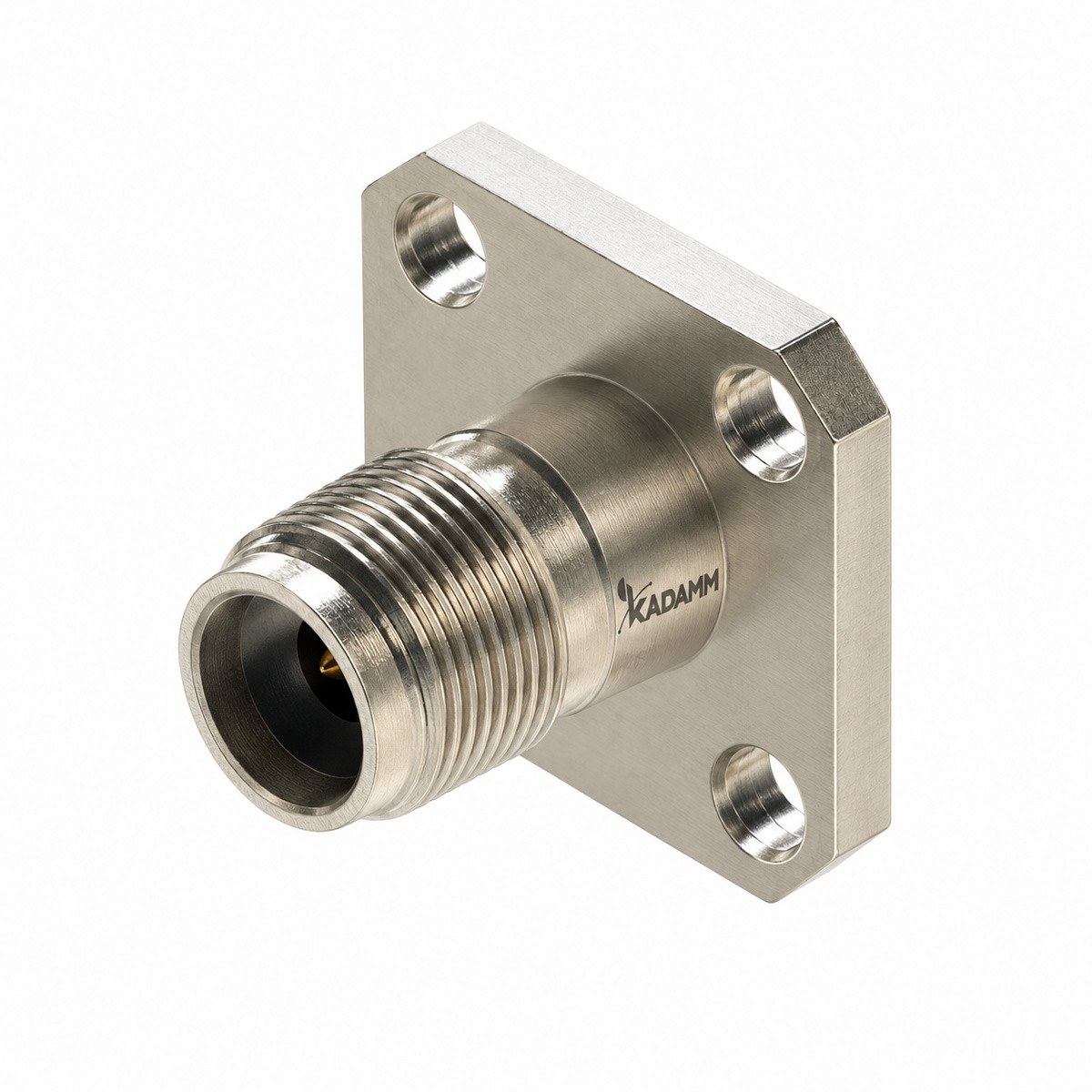

Серия KADAMM СК-О-3,5 — 7 моделей в диапазоне до 33 ГГц, соединители 3,5 мм. Модели различаются: монтаж, фланец, межцентровое расстояние отверстий фланца.
В серии KADAMM СК-О-3,5 — 7 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
Приборные соединители 3,5 мм общего применения. Приборные соединители 3,5 мм применяют на модулях и приборах сантиметрового диапазона, когда нужна повторяемость прецизионного соединителя, а частота не требует миллиметровых классов. Порт совместим с SMA и 2,92 мм. В серии есть разные полы, фланцы и выводы; монтажные размеры указаны в таблице. 3,5 мм выбирают для измерительной аппаратуры и модулей, которые часто подключают к прибору: воздушная линия у плоскости стыка даёт лучшую повторяемость, чем SMA. Приборные 3,5 мм хорошо подходят для эталонных и калибровочных устройств сантиметрового диапазона: нагрузок, аттенюаторов, мер. Корпус из нержавеющей стали держит многократные подключения. Длину и диаметр вывода подбирают по чертежу модуля; при сборке сначала крепят соединитель, затем паяют вывод.
| Параметр | По серии |
|---|---|
| Моделей в серии | 7 |
| Диапазон частот серии | до 33 ГГц |
| Монтаж | 2–4 |
| Фланец, отверстий | 2; 4 |
| Межцентровое расстояние отверстий фланца | 5,64–12,2 мм |
| Артикул | Монтаж | Фланец, отверстий | Межцентровое расстояние отверстий фланца, мм |
|---|---|---|---|
| KADAMM СК-3,5(р)-Ф2-О1 | фланцевое, 2 отв. | 2 | 8,6 |
| KADAMM СК-3,5(р)-Ф2-О2 | фланцевое, 2 отв. | 2 | 8,9 |
| KADAMM СК-3,5(р)-Ф2-О3 | фланцевое, 2 отв. | 2 | 10,2 |
| KADAMM СК-3,5(р)-Ф2-О4 | фланцевое, 2 отв. | 2 | 12,2 |
| KADAMM СК-3,5(р)-Ф4-О1 | фланцевое, 4 отв. | 4 | 6,35 |
| KADAMM СК-3,5(р)-Ф4-О2 | фланцевое, 4 отв. | 4 | 8,6 |
| KADAMM СК-3,5(р)-Ф4-О3 | фланцевое, 4 отв. | 4 | 5,64 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–33 |
| КСВН, не более | 1,1 + 0,005·f |
| Соединитель | 3,5 мм розетка |
| Материал | латунь с золочением или нержавеющая сталь |
| Длина, мм | 9,5 |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
| Параметр | Что означает |
|---|---|
| Монтаж | Способ установки: фланец на винтах, резьба с гайкой, пайка на плату, торцевой захват платы. В серии: 2–4. |
| Фланец, отверстий | Число отверстий фланца: двух- или четырёхточечное крепление. В серии: 2; 4. |
| Межцентровое расстояние отверстий фланца, мм | Расстояние между отверстиями фланца — для разметки стенки корпуса. В серии: 5,64–12,2 мм. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-О-3,5: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Когда важна повторяемость многократных подключений и ресурс порта.
Все 7 моделей серии KADAMM СК-О-3,5 работают в диапазоне до 33 ГГц.
У всех 7 моделей серии KADAMM СК-О-3,5: Диапазон частот, ГГц — 0–33; КСВН — 1,1 + 0,005·f; Соединитель — 3,5 мм розетка; Материал — латунь с золочением или нержавеющая сталь; Длина, мм — 9,5.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-О-3,5 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-О-3,5 могут уточняться без уведомления.
Поставляем Разъёмы приборные 3,5 мм, общего применения KADAMM СК-О-3,5 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
