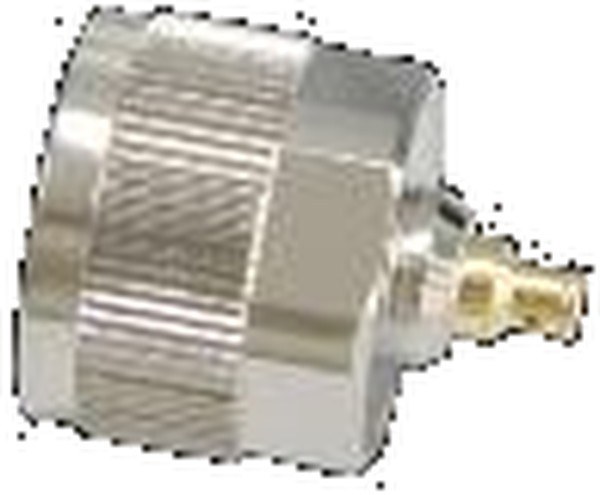

Разъёмы приборные с выводом в диэлектрике SMA: 57 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-ВД-SMA — 57 моделей в диапазоне до 26,5 ГГц, соединители SMA. Модели различаются: КСВН, размер ØD1, размер ØD2, размер L1, размер L2.
В серии KADAMM СК-ВД-SMA — 57 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-ВД-SMA: КСВН от 1,15 до 1,2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Приборные соединители SMA с выводом в диэлектрике. Фланцевые SMA с выводом в диэлектрике — массовое исполнение для модулей сантиметрового диапазона с толстыми стенками. Диэлектрик выступает за фланец и входит в отверстие стенки, а штырь на конце припаивается к линии платы. Серия охватывает вилки и розетки, фланцы на два и четыре отверстия и разные размеры выступающей части. Для некоторых моделей указаны только габаритные размеры — электрические параметры у них те же, что у основного исполнения конструкции, уточняйте у менеджера. Подберите длину диэлектрической части по толщине стенки, а диаметр — по отверстию. Если толщина стенки больше длины диэлектрической части, в отверстии остаётся воздушный зазор, и согласование ухудшается; поэтому длину подбирают с учётом фактической толщины стенки.
| Параметр | По серии |
|---|---|
| Моделей в серии | 57 |
| Диапазон частот серии | до 26,5 ГГц |
| КСВН | 1,15–1,2 |
| Соединитель | SMA розетка; SMA розетка, угловой; SMA вилка |
| Размер ØD1 | по таблице исполнений (корпусов: 4) |
| Размер ØD2 | по таблице исполнений (корпусов: 4) |
| Размер L1 | по таблице исполнений (корпусов: 7) |
| Размер L2 | по таблице исполнений (корпусов: 7) |
| Артикул | КСВН | Соединитель | Размер ØD1, мм | Размер ØD2, мм | Размер L1, мм | Размер L2, мм |
|---|---|---|---|---|---|---|
| KADAMM СК-SMA(в)-Ф2-Н-P100-01 | 1,15 | SMA вилка | 4,1 | 1 | 4 | 1,5 |
| KADAMM СК-SMA(в)-Ф2-Н-P100-02 | 1,15 | SMA вилка | 4,1 | 1 | 4 | 1,5 |
| KADAMM СК-SMA(в)-Ф4-Н-P100-01 | 1,15 | SMA вилка | 4,1 | 1 | 4 | 1,5 |
| KADAMM СК-SMA(р)-У-Ф4-Н-P100-01 | 1,2 | SMA розетка, угловой | — | — | — | — |
| KADAMM СК-SMA(р)-Ф2-Н-P100-26 | 1,15 | SMA розетка | 4,1 | 1 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-P100-27 | 1,15 | SMA розетка | 4,1 | 1 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-P100-28 | 1,15 | SMA розетка | 4,1 | 1 | 3 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-P100-29 | 1,15 | SMA розетка | 4,1 | 1 | 3 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-14 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-15 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-16 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-17 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-18 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-19 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-20 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-21 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-22 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-23 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-24 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-P127-25 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 |
| KADAMM СК-SMA(р)-Ф2-Н-P30-01 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 |
| KADAMM СК-SMA(р)-Ф2-Н-P30-04 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 |
| KADAMM СК-SMA(р)-Ф2-Н-P30-05 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 |
| KADAMM СК-SMA(р)-Ф2-Н-P30-07 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 |
| KADAMM СК-SMA(р)-Ф2-Н-P30-08 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 |
| KADAMM СК-SMA(р)-Ф2-Н-P30-10 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 |
| KADAMM СК-SMA(р)-Ф2-Н-P30-11 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 |
| KADAMM СК-SMA(р)-Ф2-Н-P30-13 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 |
| KADAMM СК-SMA(р)-Ф2-Н-P64-02 | 1,15 | SMA розетка | 3,9 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф2-Н-P64-03 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф2-Н-P64-06 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф2-Н-P64-09 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф2-Н-P64-12 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-P100-23 | 1,15 | SMA розетка | 4,1 | 1 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф4-Н-P100-24 | 1,15 | SMA розетка | 4,1 | 1 | 3 | 1,5 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-14 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-15 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-16 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-17 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-18 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-19 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-20 | 1,15 | SMA розетка | 4,1 | 1,27 | 3,17 | 1,57 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-21 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-P127-22 | 1,15 | SMA розетка | 4,1 | 1,27 | 5 | 24 |
| KADAMM СК-SMA(р)-Ф4-Н-P30-01 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 |
| KADAMM СК-SMA(р)-Ф4-Н-P30-02 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 |
| KADAMM СК-SMA(р)-Ф4-Н-P30-05 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 |
| KADAMM СК-SMA(р)-Ф4-Н-P30-06 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 |
| KADAMM СК-SMA(р)-Ф4-Н-P30-08 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 |
| KADAMM СК-SMA(р)-Ф4-Н-P30-10 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 |
| KADAMM СК-SMA(р)-Ф4-Н-P30-11 | 1,15 | SMA розетка | 2,2 | 0,3 | 3,2 | 1,27 |
| KADAMM СК-SMA(р)-Ф4-Н-P30-13 | 1,15 | SMA розетка | 2,2 | 0,3 | 4,3 | 1,3 |
| KADAMM СК-SMA(р)-Ф4-Н-P64-03 | 1,15 | SMA розетка | 3,9 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-P64-04 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-P64-07 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-P64-09 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-P64-12 | 1,15 | SMA розетка | 2,1 | 0,64 | 15 | 3 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–26,5 |
| Материал | пассивированная нержавеющая сталь |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Вариант исполнения | a — KADAMM СК-SMA(в)-Ф2-Н-P100-01, KADAMM СК-SMA(р)-Ф2-Н-P100-26, KADAMM СК-SMA(р)-Ф2-Н-P100-28; b — KADAMM СК-SMA(в)-Ф2-Н-P100-02, KADAMM СК-SMA(р)-Ф2-Н-P100-27, KADAMM СК-SMA(р)-Ф2-Н-P100-29 |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: SMA розетка; SMA розетка, угловой; SMA вилка. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,15–1,2. |
| Размер ØD1, мм | Габаритные и присоединительные размеры по чертежу серии. В серии: по таблице исполнений (корпусов: 4). |
Выбор внутри серии KADAMM СК-ВД-SMA: КСВН — от 1,15 у KADAMM СК-SMA(р)-Ф2-Н-P30-01 до 1,2 у KADAMM СК-SMA(р)-У-Ф4-Н-P100-01.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-ВД-SMA: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Он заполняет отверстие в стенке и сохраняет волновое сопротивление линии до платы.
Все 57 моделей серии KADAMM СК-ВД-SMA работают в диапазоне до 26,5 ГГц.
Соединители серии KADAMM СК-ВД-SMA — SMA; по моделям: KADAMM СК-SMA(р)-Ф2-Н-P30-01 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-P64-02 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-P64-03 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-P30-04 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-P30-08 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-P64-09 — SMA розетка; ещё 51 в таблице исполнений.
У всех 57 моделей серии KADAMM СК-ВД-SMA: Диапазон частот, ГГц — 0–26,5; Материал — пассивированная нержавеющая сталь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ВД-SMA — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ВД-SMA могут уточняться без уведомления.
Поставляем Разъёмы приборные с выводом в диэлектрике SMA KADAMM СК-ВД-SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
