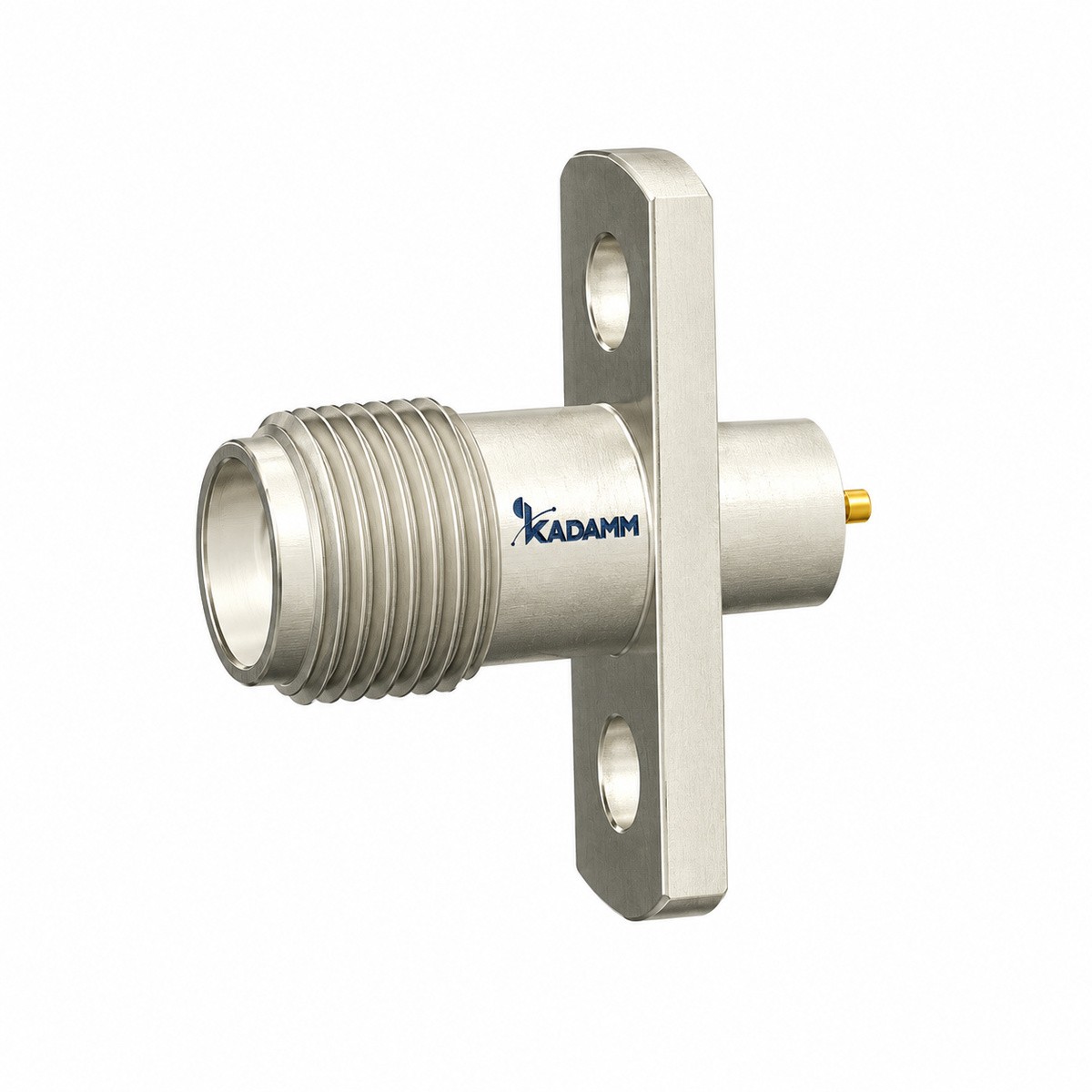

Разъёмы приборные 2,92 мм, общего применения: 42 модели. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-О-2,92 — 42 модели в диапазоне до 40 ГГц, соединители 2,92 мм. Модели различаются: монтаж, фланец, резьба, диаметр вывода, длина.
В серии KADAMM СК-О-2,92 — 42 модели. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
Приборные соединители 2,92 мм общего применения. Приборные 2,92 мм общего применения — широкая серия для модулей K-класса: фланцевые и резьбовые, вилки и розетки, разные варианты вывода. Порт совместим с SMA и 3,5 мм, поэтому модули с такими соединителями легко встраиваются в смешанные тракты. Монтажные размеры и материал каждой модели приведены в таблице. При проектировании корпуса задайте одинаковое исполнение для всех портов модуля — так проще и сборка, и последующая замена. Длину и диаметр вывода выбирают по расстоянию до платы и ширине линии, способ крепления — по толщине стенки и месту вокруг порта. Соединители серии применяют в модулях спутниковой и радиорелейной связи, радиолокационных блоках и измерительной аппаратуре. Для портов, которые часто подключают к прибору, удобен переход-протектор.
| Параметр | По серии |
|---|---|
| Моделей в серии | 42 |
| Диапазон частот серии | до 40 ГГц |
| Монтаж | фланцевое, 2 отв.; фланцевое, 4 отв.; фланцевое; резьбовое (гайка) |
| Фланец, отверстий | 2; 4 |
| Резьба | 1/4"-36UNS-2A; 1/4"-36-UNS-2A |
| Диаметр вывода | 0,3–1,27 мм |
| Длина | 9,5–22,7 мм |
| Межцентровое расстояние отверстий фланца | 5,64–12,2 мм |
| Артикул | Монтаж | Фланец, отверстий | Резьба | Диаметр вывода, мм | Длина, мм | Межцентровое расстояние отверстий фланца, мм |
|---|---|---|---|---|---|---|
| KADAMM СК-2,92(р)-Р-О1 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | — | 11,2 | — |
| KADAMM СК-2,92(р)-Р-О2 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Р-О3 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | 0,3 | 12,4 | — |
| KADAMM СК-2,92(р)-Р-О4 | резьбовое (гайка) | — | 1/4"-36-UNS-2A | 0,7 | 14 | — |
| KADAMM СК-2,92(р)-Ф-О1 | фланцевое | — | — | — | — | — |
| KADAMM СК-2,92(р)-Ф2-О1 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,7 | — | — |
| KADAMM СК-2,92(р)-Ф2-О10 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,4 | — | — |
| KADAMM СК-2,92(р)-Ф2-О11 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,3 | 18,5 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О12 | фланцевое, 2 отв. | 2 | 1/4"-36-UNS-2A | 0,7 | 15 | 8,6 |
| KADAMM СК-2,92(р)-Ф2-О13 | фланцевое, 2 отв. | 2 | — | — | 15 | — |
| KADAMM СК-2,92(р)-Ф2-О14 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,27 | 16,1 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О15 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | — | 13,2 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О16 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 8,6 |
| KADAMM СК-2,92(р)-Ф2-О17 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 8,9 |
| KADAMM СК-2,92(р)-Ф2-О18 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 10,2 |
| KADAMM СК-2,92(р)-Ф2-О19 | фланцевое, 2 отв. | 2 | — | — | 9,5 | 12,2 |
| KADAMM СК-2,92(р)-Ф2-О2 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,3 | — | — |
| KADAMM СК-2,92(р)-Ф2-О3 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,8 | — | — |
| KADAMM СК-2,92(р)-Ф2-О4 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Ф2-О5 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,38 | — | — |
| KADAMM СК-2,92(р)-Ф2-О6 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,27 | — | — |
| KADAMM СК-2,92(р)-Ф2-О7 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,96 | — | — |
| KADAMM СК-2,92(р)-Ф2-О8 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 1,04 | — | — |
| KADAMM СК-2,92(р)-Ф2-О9 | фланцевое, 2 отв. | 2 | 1/4"-36UNS-2A | 0,76 | — | — |
| KADAMM СК-2,92(р)-Ф4-О1 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | — | — | — |
| KADAMM СК-2,92(р)-Ф4-О10 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 1,27 | 16,1 | 7,6 |
| KADAMM СК-2,92(р)-Ф4-О11 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | — | — | 6,4 |
| KADAMM СК-2,92(р)-Ф4-О12 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,27 | 14,18 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О13 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,2 | 19 | 8,7 |
| KADAMM СК-2,92(р)-Ф4-О14 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 1,27 | 14,66 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О15 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,61 | 22,7 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О16 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О17 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О18 | фланцевое, 4 отв. | 4 | — | — | 9,5 | 5,64 |
| KADAMM СК-2,92(р)-Ф4-О2 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,5 | — | — |
| KADAMM СК-2,92(р)-Ф4-О3 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,4 | — | — |
| KADAMM СК-2,92(р)-Ф4-О4 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,76 | — | — |
| KADAMM СК-2,92(р)-Ф4-О5 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,55 | — | — |
| KADAMM СК-2,92(р)-Ф4-О6 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 0,3 | — | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О7 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | 0,6 | — | 6,35 |
| KADAMM СК-2,92(р)-Ф4-О8 | фланцевое, 4 отв. | 4 | 1/4"-36UNS-2A | 0,5 | 18 | 8,6 |
| KADAMM СК-2,92(р)-Ф4-О9 | фланцевое, 4 отв. | 4 | 1/4"-36-UNS-2A | — | 9,5 | 8,6 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| КСВН, не более | 1,15 (до 18 ГГц); 1,2 (18–40) |
| Соединитель | 2,92 мм розетка |
| Материал | латунь с золочением или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
| Параметр | Что означает |
|---|---|
| Монтаж | Способ установки: фланец на винтах, резьба с гайкой, пайка на плату, торцевой захват платы. В серии: фланцевое, 2 отв.; фланцевое, 4 отв.; фланцевое; резьбовое (гайка). |
| Фланец, отверстий | Число отверстий фланца: двух- или четырёхточечное крепление. В серии: 2; 4. |
| Межцентровое расстояние отверстий фланца, мм | Расстояние между отверстиями фланца — для разметки стенки корпуса. В серии: 5,64–12,2 мм. |
| Резьба | Резьба корпуса для крепления в стенку или резьба сочленения. В серии: 1/4"-36UNS-2A; 1/4"-36-UNS-2A. |
| Диаметр вывода, мм | Диаметр центрального вывода — под отверстие в изоляторе или ширину линии платы. В серии: 0,3–1,27 мм. |
| Длина, мм | Длина корпуса или вывода — для компоновки модуля. В серии: 9,5–22,7 мм. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-О-2,92: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Он работает выше SMA и при этом совместим с SMA-оснасткой.
Все 42 модели серии KADAMM СК-О-2,92 работают в диапазоне до 40 ГГц.
У всех 42 модели серии KADAMM СК-О-2,92: Диапазон частот, ГГц — 0–40; КСВН — 1,15 (до 18 ГГц); 1,2 (18–40); Соединитель — 2,92 мм розетка; Материал — латунь с золочением или нержавеющая сталь; Исполнения по чертежу заказчика — по запросу — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-О-2,92 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-О-2,92 могут уточняться без уведомления.
Поставляем Разъёмы приборные 2,92 мм, общего применения KADAMM СК-О-2,92 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Калибровка переносит плоскость отсчёта анализатора на конец кабеля и убирает из результата собственные отражения тракта. Для этого нужны меры с известными характеристиками: холостой ход, короткое замыкание…
N, SMA, 3,5 мм, 2,92 мм, 2,4 мм, 1,85 мм — выбор типа начинается не с резьбы, а с верхней частоты тракта: чем меньше диаметр разъёма, тем выше рабочий диапазон. Разбираем, до каких частот применяется каждый тип, чем…
Имена RFS, Andrew, Telegärtner и Huber+Suhner стоят на схожих на вид разъёмах, но специализация и ценовой сегмент у них разные. Разбираем, кто на чём силён, развенчиваем расхожие мифы и даём матрицу «задача →…
Неправильный адаптер в измерительном тракте не просто вносит потери — он делает результат измерения недостоверным. Разбираем, как выбрать правильно от 0 до 40 ГГц.
N↔BNC, N↔SMA, 7/16↔N, 4.3-10↔N — переходник в тракте кажется простым решением. Разбираем, когда он допустим, что вносит в сигнал и как выбрать правильно.
RFS (Radio Frequency Systems) закрывает фидерный тракт целиком: кабель CELLFLEX всех типоразмеров, разъёмы и адаптеры к нему, комплекты заземления, крепления и фирменный монтажный инструмент. Разбираем, что из линейки…
Длина фидера считается не по высоте мачты: к вертикальному участку добавляются горизонтальный пробег до аппаратной, запас на изгибы, подъём по конструкции и разделку с обоих концов. Разбираем формулу по слагаемым и…
