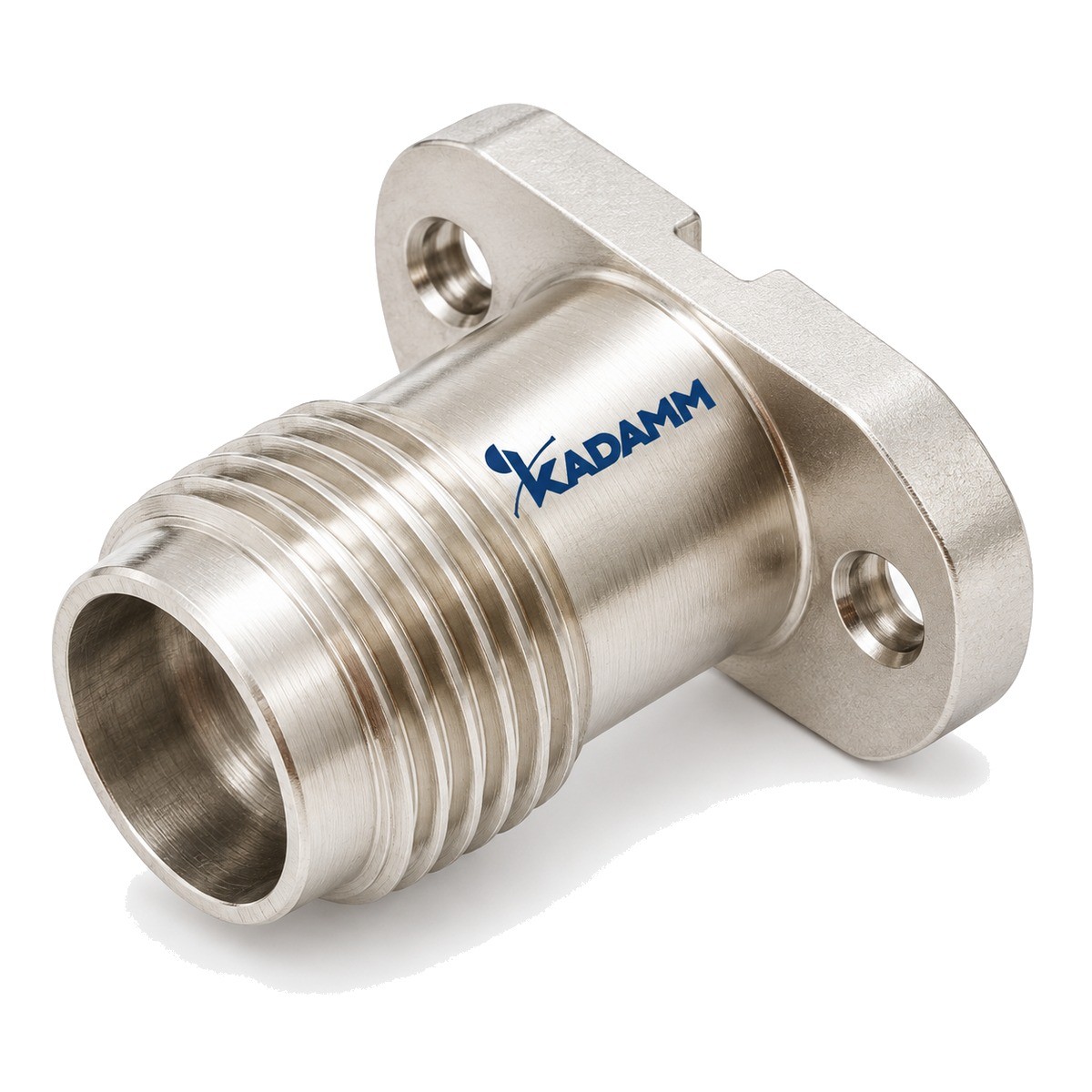

Разъёмы вертикальные для печатных плат 2,4 мм: 1 модель. В таблице — характеристики коаксиальных разъёмов платного, панельного и кабельного исполнения.
Состав серии KADAMM СК-ВМ-2,4: 1 модель, диапазон до 50 ГГц, соединители 2,4 мм.
Всего в серии KADAMM СК-ВМ-2,4 1 модель. В заголовке группы — общие для неё частоты, КСВН и материал; размеры контакта даны по моделям.
Задача соединителя — передать сигнал СВЧ на кабель, на плату или наружу через стенку блока. Пару образуют вилка и розетка одного типа; соединители разных типов напрямую не стыкуются, нужен переход.
Размер канала определяет, до какой частоты в соединителе распространяется только основная волна; уменьшая канал, этот предел поднимают. Следствие: у малогабаритных типов выше рабочая частота, у крупногабаритных — пропускаемая мощность.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | до 50 ГГц |
| Артикул |
|---|
| KADAMM СК-2,4(р)-ВМ-1 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–50 |
| КСВН, не более | 1,2 |
| Соединитель | 2,4 мм розетка |
| Материал | пассивированная нержавеющая сталь |
Кабельные сборки; выводы СВЧ с печатных плат и из корпусов модулей; измерительные тракты.
В поставку модели серии KADAMM СК-ВМ-2,4 входят разъём и паспорт изделия.
При недотяжке контакт нестабилен и КСВН прыгает, при перетяжке сминаются проводники и резьба.
Динамометрический ключ обеспечивает повторяемое усилие на каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Рабочий диапазон 1 модели серии KADAMM СК-ВМ-2,4 — до 50 ГГц.
Общие значения (1 модель, серия KADAMM СК-ВМ-2,4): Диапазон частот, ГГц — 0–50; КСВН — 1,2; Соединитель — 2,4 мм розетка; Материал — пассивированная нержавеющая сталь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ВМ-2,4 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ВМ-2,4 могут уточняться без уведомления.
Поставляем Разъёмы вертикальные для печатных плат 2,4 мм KADAMM СК-ВМ-2,4 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
