Разъёмы приборные с металлическим выводом SMA, фланцевое крепление: 54 модели. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-МВ-SMA — 54 модели в диапазоне до 26,5 ГГц, соединители SMA. Модели различаются: размер ØD1, размер ØD2, размер L1, размер L2.
В серии KADAMM СК-МВ-SMA — 54 модели. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.

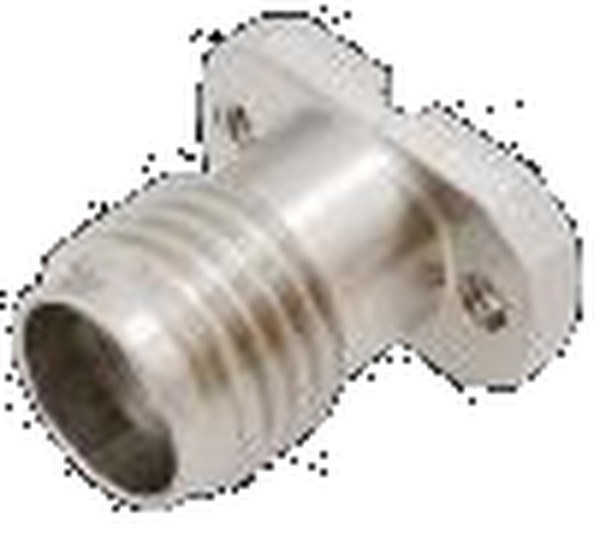

Приборные соединители SMA с металлическим выводом, фланцевые. Фланцевые SMA с металлическим выводом — классический приборный соединитель модулей сантиметрового диапазона. Фланец крепится к стенке винтами, вывод проходит через отверстие и паяется к линии платы. В серии десятки моделей: вилки и розетки, фланцы на два и четыре отверстия, разные длины и диаметры вывода, разные размеры диэлектрической части. Для части моделей размеры указаны без электрических параметров — они относятся к тем же конструкциям в других вариантах отделки. Подготовьте в стенке отверстие под диэлектрическую часть по чертежу, разметьте крепёж и проверьте, что вывод ложится на линию платы без изгиба. Соединитель закрепляют до пайки вывода и не нагружают вывод при затяжке винтов фланца. Для портов, к которым часто подключают кабели, удобен переход-протектор: он принимает износ на себя.
| Параметр | По серии |
|---|---|
| Моделей в серии | 54 |
| Диапазон частот серии | до 26,5 ГГц |
| Соединитель | SMA розетка; SMA вилка |
| Размер ØD1 | 4; 6; 0,8 |
| Размер ØD2 | по таблице исполнений (корпусов: 4) |
| Размер L1 | 4; 3; 1,5 |
| Размер L2 | по таблице исполнений (корпусов: 4) |
| Артикул | Соединитель | Размер ØD1, мм | Размер ØD2, мм | Размер L1, мм | Размер L2, мм |
|---|---|---|---|---|---|
| KADAMM СК-SMA(в)-Ф2-Н-M38-01 | SMA вилка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(в)-Ф2-Н-M38-02 | SMA вилка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(в)-Ф2-Н-M38-03 | SMA вилка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(в)-Ф2-Н-M38-04 | SMA вилка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(в)-Ф4-Н-M38-01 | SMA вилка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(в)-Ф4-Н-M38-02 | SMA вилка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(в)-Ф4-Н-M38-03 | SMA вилка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-02 | SMA розетка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-03 | SMA розетка | 4 | 0,38 | 3 | 3 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-04 | SMA розетка | 4 | 0,38 | 3 | 0,4 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-06 | SMA розетка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-07 | SMA розетка | 4 | 0,38 | 3 | 3 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-08 | SMA розетка | 4 | 0,38 | 3 | 0,4 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-10 | SMA розетка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-11 | SMA розетка | 4 | 0,38 | 3 | 3 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-12 | SMA розетка | 4 | 0,38 | 3 | 0,4 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-14 | SMA розетка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-15 | SMA розетка | 4 | 0,38 | 3 | 3 |
| KADAMM СК-SMA(р)-Ф2-Н-M38-16 | SMA розетка | 4 | 0,38 | 3 | 0,4 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-01 | SMA розетка | 4 | 0,8 | 4 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-05 | SMA розетка | 4 | 0,8 | 4 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-09 | SMA розетка | 4 | 0,8 | 4 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-13 | SMA розетка | 4 | 0,8 | 4 | 2 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-17 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-18 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-19 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-20 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-21 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-22 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-23 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф2-Н-M80-24 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф4-Н-M100-17 | SMA розетка | 6 | 1 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-02 | SMA розетка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-03 | SMA розетка | 4 | 0,38 | 3 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-04 | SMA розетка | 4 | 0,38 | 3 | 0,4 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-06 | SMA розетка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-07 | SMA розетка | 4 | 0,38 | 3 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-08 | SMA розетка | 4 | 0,38 | 3 | 0,4 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-10 | SMA розетка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-11 | SMA розетка | 4 | 0,38 | 3 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-12 | SMA розетка | 4 | 0,38 | 3 | 0,4 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-14 | SMA розетка | 4 | 0,38 | 3 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-15 | SMA розетка | 4 | 0,38 | 3 | 3 |
| KADAMM СК-SMA(р)-Ф4-Н-M38-16 | SMA розетка | 4 | 0,38 | 3 | 0,4 |
| KADAMM СК-SMA(р)-Ф4-Н-M80-01 | SMA розетка | 4 | 0,8 | 4 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-M80-05 | SMA розетка | 4 | 0,8 | 4 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-M80-09 | SMA розетка | 4 | 0,8 | 4 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-M80-13 | SMA розетка | 4 | 0,8 | 4 | 2 |
| KADAMM СК-SMA(р)-Ф4-Н-M80-18 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф4-Н-M80-19 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф4-Н-M80-20 | SMA розетка | 0,8 | 4 | 1,5 | — |
| KADAMM СК-SMA(р)-Ф4-Н-M80-21 | SMA розетка | 0,8 | 4 | 1,5 | — |
| KADAMM СК-SMA(р)-Ф4-Н-M80-22 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
| KADAMM СК-SMA(р)-Ф4-Н-M80-23 | SMA розетка | 4 | 0,8 | 4 | 1,5 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–26,5 |
| КСВН, не более | 1,15 |
| Материал | пассивированная нержавеющая сталь |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Вариант исполнения | a — KADAMM СК-SMA(р)-Ф2-Н-M80-17, KADAMM СК-SMA(р)-Ф2-Н-M80-19, KADAMM СК-SMA(р)-Ф2-Н-M80-21; b — KADAMM СК-SMA(р)-Ф2-Н-M80-18, KADAMM СК-SMA(р)-Ф2-Н-M80-20, KADAMM СК-SMA(р)-Ф2-Н-M80-22 |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: SMA розетка; SMA вилка. |
| Размер ØD1, мм | Габаритные и присоединительные размеры по чертежу серии. В серии: 4; 6; 0,8. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-МВ-SMA: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Нежелательно: изгиб меняет согласование. Лучше выбрать модель с подходящей длиной и подобрать высоту платы.
Все 54 модели серии KADAMM СК-МВ-SMA работают в диапазоне до 26,5 ГГц.
Соединители серии KADAMM СК-МВ-SMA — SMA; по моделям: KADAMM СК-SMA(р)-Ф2-Н-M80-05 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-M38-06 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-M38-07 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-M38-08 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-M80-13 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-M38-14 — SMA розетка; ещё 48 в таблице исполнений.
У всех 54 модели серии KADAMM СК-МВ-SMA: Диапазон частот, ГГц — 0–26,5; КСВН — 1,15; Материал — пассивированная нержавеющая сталь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-МВ-SMA — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-МВ-SMA могут уточняться без уведомления.
Поставляем Разъёмы приборные с металлическим выводом SMA, фланцевое крепление KADAMM СК-МВ-SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
