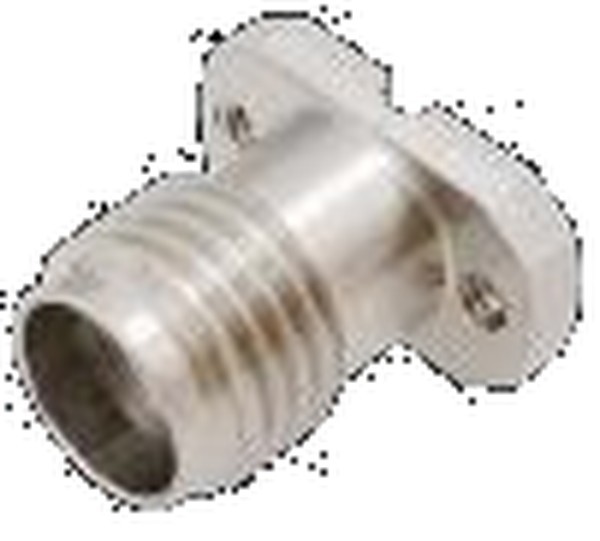

Разъёмы приборные с металлическим выводом N: 6 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-МВ-N — 6 моделей в диапазоне до 18 ГГц, соединители N. Модели различаются: КСВН, размер ØD2, размер ØD1, размер L1, размер L2.
В серии KADAMM СК-МВ-N — 6 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-МВ-N: КСВН от 1,15 до 1,2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Приборные соединители N с металлическим выводом. Приборный соединитель N с металлическим выводом применяют на корпусах блоков, где нужен прочный порт: выходы усилителей, порты антенных и фильтровых блоков. Вывод проходит сквозь стенку и паяется к линии или к выводу внутреннего узла. Крупный соединитель хорошо переносит многократные подключения тяжёлых кабелей. В серии есть разные полы и фланцы, а размеры вывода указаны в таблице. Для мощных блоков вывод соединяют с линией с хорошим тепловым контактом и проверяют, что пайка не перегревается при рабочей мощности. Для блоков, где порт N подключён к узлу через короткий отрезок линии, вывод соединяют по возможности без промежуточных перемычек: каждая дополнительная пайка добавляет неоднородность. Корпус выбирают по условиям эксплуатации — нержавеющая сталь для частых подключений, латунь с покрытием для стационарных блоков.
| Параметр | По серии |
|---|---|
| Моделей в серии | 6 |
| Диапазон частот серии | до 18 ГГц |
| КСВН | 1,15–1,2 |
| Соединитель | N розетка; N вилка |
| Размер ØD2 | 1,27; уточняйте у менеджера |
| Размер ØD1 | 6 |
| Размер L1 | 4 |
| Размер L2 | 2 |
| Артикул | КСВН | Соединитель | Размер ØD2, мм | Размер ØD1, мм | Размер L1, мм | Размер L2, мм |
|---|---|---|---|---|---|---|
| KADAMM СК-N(в)-Ф4-Н-M127-01 | 1,15 | N вилка | 1,27 | 6 | 4 | 2 |
| KADAMM СК-N(в)-Ф4-Н-M127-02 | 1,15 | N вилка | 1,27 | 6 | 4 | 2 |
| KADAMM СК-N(р)-Ф4-Н-M127-01 | 1,15 | N розетка | 1,27 | 6 | 4 | 2 |
| KADAMM СК-N(р)-Ф4-Н-M127-02 | 1,15 | N розетка | 1,27 | 6 | 4 | 2 |
| KADAMM СК-N(р)-Ф4-Н-M127-03 | 1,15 | N розетка | 1,27 | 6 | 4 | 2 |
| KADAMM СК-N(р)-Ф4-Н-M304-01 | 1,2 | N розетка | уточняйте у менеджера | — | — | — |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| Материал | пассивированная нержавеющая сталь |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: N розетка; N вилка. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,15–1,2. |
| Размер ØD2, мм | Габаритные и присоединительные размеры по чертежу серии. В серии: 1,27; уточняйте у менеджера. |
Выбор внутри серии KADAMM СК-МВ-N: КСВН — от 1,15 у KADAMM СК-N(р)-Ф4-Н-M127-02 до 1,2 у KADAMM СК-N(р)-Ф4-Н-M304-01.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-МВ-N: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Да, N рассчитан на заметную мощность; проверьте её по паспорту усилителя и качеству пайки вывода.
Все 6 моделей серии KADAMM СК-МВ-N работают в диапазоне до 18 ГГц.
Соединители серии KADAMM СК-МВ-N — N; по моделям: KADAMM СК-N(р)-Ф4-Н-M127-02 — N розетка; KADAMM СК-N(р)-Ф4-Н-M304-01 — N розетка; KADAMM СК-N(в)-Ф4-Н-M127-02 — N вилка; KADAMM СК-N(р)-Ф4-Н-M127-01 — N розетка; KADAMM СК-N(р)-Ф4-Н-M127-03 — N розетка; KADAMM СК-N(в)-Ф4-Н-M127-01 — N вилка.
У всех 6 моделей серии KADAMM СК-МВ-N: Диапазон частот, ГГц — 0–18; Материал — пассивированная нержавеющая сталь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-МВ-N — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-МВ-N могут уточняться без уведомления.
Поставляем Разъёмы приборные с металлическим выводом N KADAMM СК-МВ-N под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
