Разъёмы приборные сменные SSMA KADAMM СК-С-SSMA

Серия KADAMM СК-С-SSMA — 55 моделей в диапазоне до 40 ГГц, соединители SSMA. Модели различаются: размер ØD.

В серии KADAMM СК-С-SSMA — 55 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.

Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.

Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.

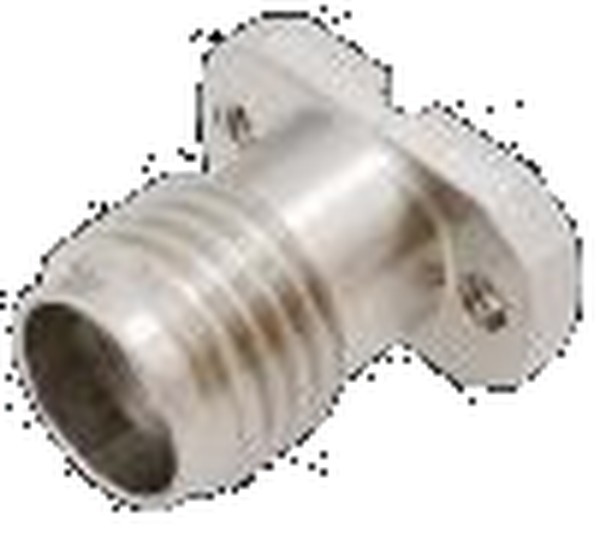

Сменные приборные соединители SSMA. Сменные соединители SSMA предназначены для компактных модулей, где порты стоят с малым шагом. Как и другие сменные, они устанавливаются снаружи на впаянный изолятор и крепятся к стенке без пайки. SSMA позволяет поднять рабочую частоту и уменьшить габарит порта по сравнению с SMA; при этом с SMA он не стыкуется. Серия включает разные полы, фланцы и диаметры принимаемого штыря. Затягивайте крепёжные винты равномерно и не перекашивайте соединитель: соосность контакта и штыря изолятора определяет качество согласования. Соединитель снимают и ставят без нагрева, поэтому замену порта можно выполнить на уже настроенном модуле, не опасаясь сдвинуть настройку. Корпус из нержавеющей стали держит мелкую резьбу SSMA при многократных стыковках. В таблице приведены диаметр принимаемого штыря и фланец каждой модели.

Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.

Комплект поставки модели серии KADAMM СК-С-SSMA: разъём, паспорт изделия.
