Цену и сроки подтвердит менеджер.
Разъёмы 2,92 мм на плату торцевые (end launch): 7 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-ТП-2,92 — 7 моделей в диапазоне до 40 ГГц, соединители 2,92 мм. Модели различаются: КСВН, описание, материал.
В серии KADAMM СК-ТП-2,92 — 7 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-ТП-2,92: КСВН от 1,25 до 1,35 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

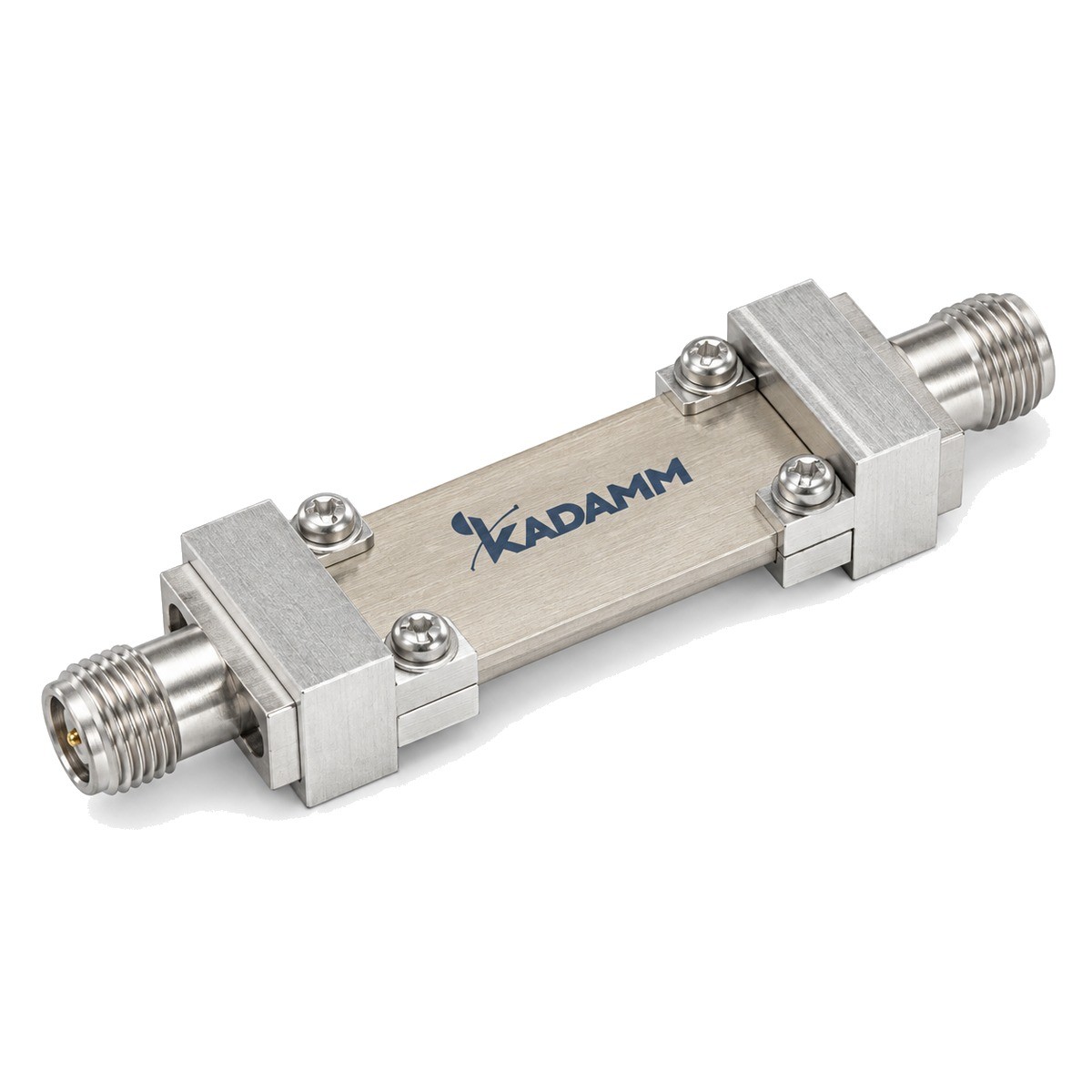

Торцевые соединители 2,92 мм на плату (end launch). Торцевой соединитель 2,92 мм применяют для плат, работающих в диапазонах спутниковой и радиорелейной связи. Порт 2,92 мм совместим с SMA и 3,5 мм, поэтому плату легко подключить к оснастке разных классов. Конструкция зажимная: корпус фиксируется на кромке платы винтами через монтажную пластину, центральный штырь прижимается к линии. Соединитель без пайки удобно переставлять между несколькими вариантами топологии при отладке — так сравнивают разные решения на одном и том же соединителе. При проектировании платы закладывают зону переходных отверстий у кромки и плавное сужение проводника к штырю. В серии есть исполнения разного пола и под разные толщины платы — подробности в таблице. Для измерений нескольких плат одинаковой топологии удобно держать комплект соединителей на каждую сторону платы: перестановка занимает минуты, а результаты остаются сравнимыми.
| Параметр | По серии |
|---|---|
| Моделей в серии | 7 |
| Диапазон частот серии | до 40 ГГц |
| КСВН | 1,25–1,35 |
| Описание | 2,92 |
| Материал | пассивированная нержавеющая сталь; с золочением латунь |
| Артикул | КСВН | Описание | Материал |
|---|---|---|---|
| KADAMM СК-2,92(в)-Т-1 | 1,25 | 2,92 мм (в), Ø0,25 мм, стандартное исполнение | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(в)-Т-2 | 1,25 | 2,92 мм (в), Ø0,18 мм, стандартное исполнение | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(в)-Т-3 | 1,25 | 2,92 мм (в), Ø0,18 мм, малогабаритное исполнение | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Т-1 | 1,25 | 2,92 мм (р), Ø0,25 мм, стандартное исполнение | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Т-2 | 1,25 | 2,92 мм (р), Ø0,18 мм, стандартное исполнение | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Т-3 | 1,25 | 2,92 мм (р), Ø0,18 мм, малогабаритное исполнение | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Т-5 | 1,35 | 2,92 мм (р), Ø0,25 мм | с золочением латунь |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| Соединитель | 2,92 мм |
| Параметр | Что означает |
|---|---|
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,25–1,35. |
| Материал | Материал корпуса и покрытие: нержавеющая сталь — износостойкость резьбы, латунь или бериллиевая бронза с золочением — проводимость и пайка. В серии: пассивированная нержавеющая сталь; с золочением латунь. |
| Описание | Расшифровка исполнения модели. В серии: 2,92. |
Выбор внутри серии KADAMM СК-ТП-2,92: КСВН — от 1,25 у KADAMM СК-2,92(в)-Т-1 до 1,35 у KADAMM СК-2,92(р)-Т-5.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-ТП-2,92: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Да, 2,92 мм механически совместим с SMA; диапазон соединения в этом случае ограничен SMA.
Все 7 моделей серии KADAMM СК-ТП-2,92 работают в диапазоне до 40 ГГц.
У всех 7 моделей серии KADAMM СК-ТП-2,92: Диапазон частот, ГГц — 0–40; Соединитель — 2,92 мм.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ТП-2,92 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ТП-2,92 могут уточняться без уведомления.
Поставляем Разъёмы 2,92 мм на плату торцевые (end launch) KADAMM СК-ТП-2,92 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
