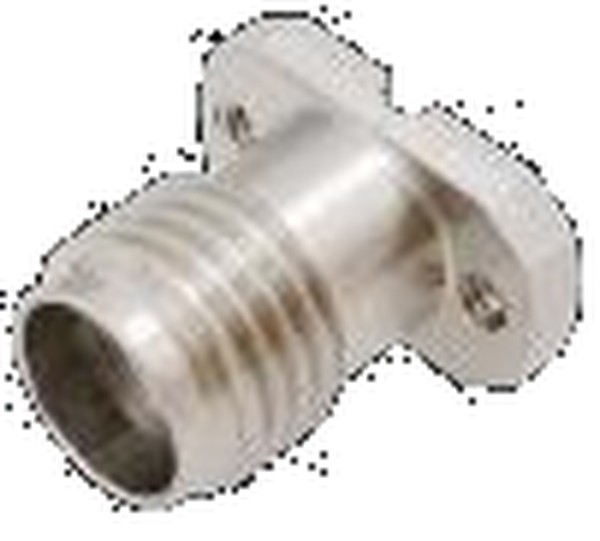

Разъёмы приборные с металлическим выводом 2,4 мм: 10 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-МВ-2,4 — 10 моделей в диапазоне до 50 ГГц, соединители 2,4 мм. Модели различаются: размер L1.
В серии KADAMM СК-МВ-2,4 — 10 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
Приборные соединители 2,4 мм с металлическим выводом. Приборный соединитель 2,4 мм с металлическим выводом устанавливается в стенку корпуса и сам передаёт сигнал внутрь: центральный проводник продолжается металлическим штырём, который проходит сквозь стенку и припаивается к линии платы. Отдельный изолятор не нужен. Размеры вывода — его диаметр и длина — и диаметр диэлектрической части в стенке указаны в таблице для каждой модели. Их подбирают по толщине стенки и расстоянию до платы. Такое исполнение проще сменного: меньше деталей и операций при сборке. Но при износе соединитель меняют вместе с выводом, отпаивая его от платы. Такие соединители выбирают для модулей, где герметичность корпуса не требуется или обеспечивается уплотнением, а простота сборки важнее возможности замены порта. Пайку вывода выполняют после закрепления фланца, чтобы при затяжке винтов вывод не сместился относительно линии.
| Параметр | По серии |
|---|---|
| Моделей в серии | 10 |
| Диапазон частот серии | до 50 ГГц |
| Размер L1 | 1,4; 3 |
| Артикул | Размер L1, мм |
|---|---|
| KADAMM СК-2,4(р)-Ф2-Н-M30-01 | 1,4 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-02 | 3 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-03 | 1,4 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-04 | 3 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-05 | 1,4 |
| KADAMM СК-2,4(р)-Ф2-Н-M30-06 | 3 |
| KADAMM СК-2,4(р)-Ф4-Н-M30-01 | 1,4 |
| KADAMM СК-2,4(р)-Ф4-Н-M30-02 | 3 |
| KADAMM СК-2,4(р)-Ф4-Н-M30-03 | 1,4 |
| KADAMM СК-2,4(р)-Ф4-Н-M30-04 | 3 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–50 |
| КСВН, не более | 1,15 |
| Соединитель | 2,4 мм розетка |
| Размер ØD1, мм | 4 |
| Размер ØD2, мм | 0,3 |
| Размер L2, мм | 1,5 |
| Материал | пассивированная нержавеющая сталь |
| Параметр | Что означает |
|---|---|
| Размер L1, мм | Габаритные и присоединительные размеры по чертежу серии. В серии: 1,4; 3. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-МВ-2,4: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Нет, вывод — часть соединителя, он проходит через стенку и паяется к плате.
Все 10 моделей серии KADAMM СК-МВ-2,4 работают в диапазоне до 50 ГГц.
У всех 10 моделей серии KADAMM СК-МВ-2,4: Диапазон частот, ГГц — 0–50; КСВН — 1,15; Соединитель — 2,4 мм розетка; Размер ØD1, мм — 4; Размер ØD2, мм — 0,3.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-МВ-2,4 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-МВ-2,4 могут уточняться без уведомления.
Поставляем Разъёмы приборные с металлическим выводом 2,4 мм KADAMM СК-МВ-2,4 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
