Разъёмы SMA на плату торцевые (end launch): 3 модели. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-ТП-SMA — 3 модели в диапазоне до 26,5 ГГц, соединители SMA. Модели различаются: частоты, КСВН, описание, материал.
В серии KADAMM СК-ТП-SMA — 3 модели. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-ТП-SMA: КСВН от 1,25 до 1,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

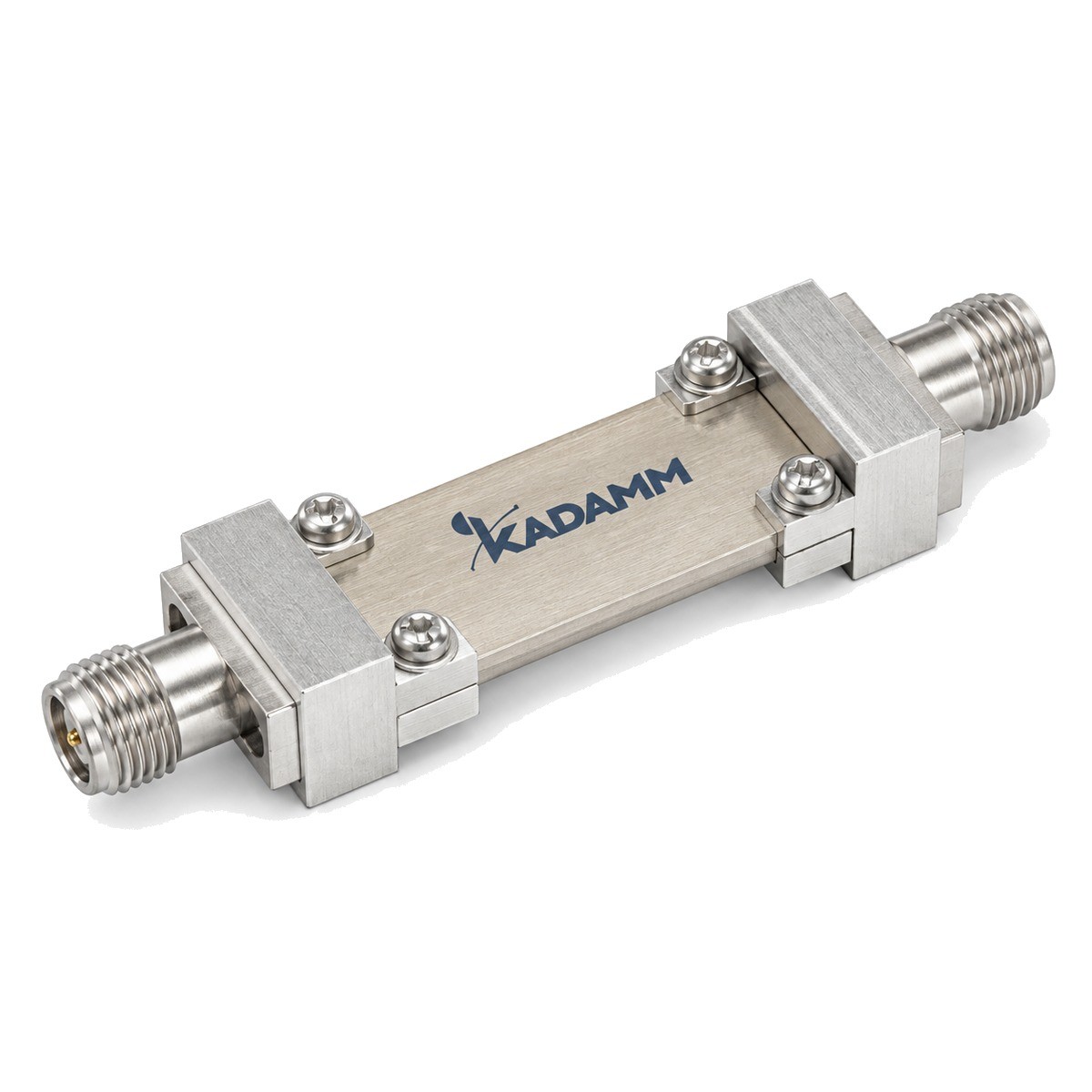

Торцевые соединители SMA на плату (end launch). Торцевые SMA — самый распространённый способ подключить кабель к краю печатной платы в сантиметровом диапазоне. Корпус ставится на кромку, центральный штырь ложится на микрополосковую линию; в зависимости от исполнения корпус крепится винтами или припаивается к земляным полигонам. Серия включает вилки и розетки с корпусом из нержавеющей стали и латуни. Диаметр штыря указан в описании модели — по нему подбирают ширину контактной площадки на плате. Для повторяемых измерений штырь не перегибают и не подпиливают: его положение относительно корпуса задано при изготовлении. Если плату предстоит много раз подключать к прибору, удобнее ставить на порт переход-протектор. Такие соединители ставят на отладочные платы, макеты фильтров и усилителей, измерительные переходные платы. Перед монтажом зачищают кромку платы от заусенцев, чтобы корпус прилегал к ней без зазора.
| Параметр | По серии |
|---|---|
| Моделей в серии | 3 |
| Диапазон частот серии | до 26,5 ГГц |
| КСВН | 1,25–1,5 |
| Описание | SMA (в), Ø0,25 мм; SMA (р), Ø0,25 мм |
| Материал | пассивированная нержавеющая сталь; латунь |
| Артикул | Частоты, ГГц | КСВН | Описание | Материал |
|---|---|---|---|---|
| KADAMM СК-SMA(в)-Т-1 | 0–26,5 | 1,25 | SMA (в), Ø0,25 мм | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Т-1 | 0–26,5 | 1,25 | SMA (р), Ø0,25 мм | пассивированная нержавеющая сталь |
| KADAMM СК-SMA(р)-Т-6 | 0–18 | 1,5 | SMA (р), Ø0,25 мм | латунь |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Соединитель | SMA |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Диапазон, в котором нормирован КСВН соединителя; на краю диапазона согласование хуже. В серии: 0–26,5 ГГц. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,25–1,5. |
| Материал | Материал корпуса и покрытие: нержавеющая сталь — износостойкость резьбы, латунь или бериллиевая бронза с золочением — проводимость и пайка. В серии: пассивированная нержавеющая сталь; латунь. |
| Описание | Расшифровка исполнения модели. В серии: SMA (в), Ø0,25 мм; SMA (р), Ø0,25 мм. |
Выбор внутри серии KADAMM СК-ТП-SMA: КСВН — от 1,25 у KADAMM СК-SMA(в)-Т-1 до 1,5 у KADAMM СК-SMA(р)-Т-6.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-ТП-SMA: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Торцевой ставится на кромку и продолжает линию по оси; вертикальный ставится на поверхность и требует перехода через отверстие.
Серия KADAMM СК-ТП-SMA перекрывает до 26,5 ГГц: KADAMM СК-SMA(в)-Т-1 — 0–26,5; KADAMM СК-SMA(р)-Т-1 — 0–26,5; KADAMM СК-SMA(р)-Т-6 — 0–18.
У всех 3 модели серии KADAMM СК-ТП-SMA: Соединитель — SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ТП-SMA — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ТП-SMA могут уточняться без уведомления.
Поставляем Разъёмы SMA на плату торцевые (end launch) KADAMM СК-ТП-SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
