Разъёмы приборные с металлическим выводом SMP, с полной фиксацией: 5 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-МВ-SMP-ПФ — 5 моделей в диапазоне до 40 ГГц, соединители SMP. Модели различаются: частоты, КСВН, материал, позиция.
В серии KADAMM СК-МВ-SMP-ПФ — 5 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-МВ-SMP-ПФ: КСВН не более 1,3. Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

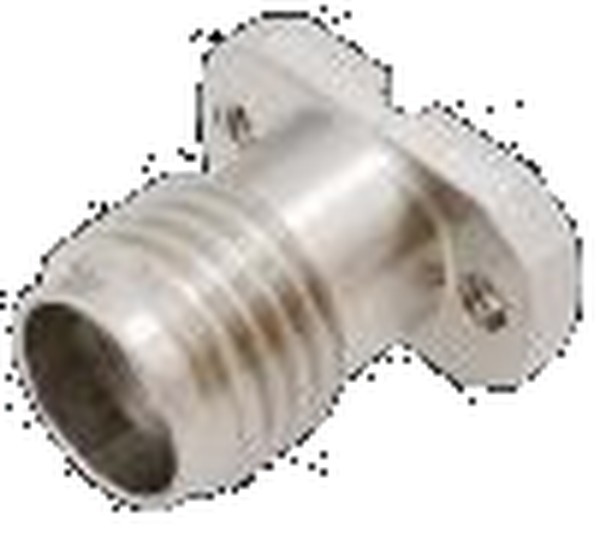

Приборные вилки SMP с металлическим выводом, полная фиксация. Вилка SMP с полной фиксацией и металлическим выводом устанавливается в стенку модуля. Ответная часть защёлкивается с большим усилием и удерживается надёжно — так стыкуют модуль с кабелем или переходом-«пулей», который не должен выпадать при вибрации. Корпуса выполняют из ковара с золочением — материал согласован по тепловому расширению со стеклом и керамикой, что важно для герметичных корпусов, — или из бериллиевой бронзы. Вывод паяют к линии платы; размеры и материал каждой модели указаны в таблице. Вилки с полной фиксацией ставят на ту сторону межмодульного соединения, где переход-«пуля» должен оставаться при разборке. В таблице указаны материал корпуса и рабочий диапазон каждой модели; модели без электрических данных — конструктивные варианты тех же вилок, их характеристики уточняйте у менеджера.
| Параметр | По серии |
|---|---|
| Моделей в серии | 5 |
| Диапазон частот серии | до 40 ГГц |
| КСВН | 1,3 |
| Материал | ковар с золочением; бериллиевая бронза с золочением |
| Позиция | (пассивированная нержавеющая сталь ) |
| Артикул | Частоты, ГГц | КСВН | Материал | Позиция |
|---|---|---|---|---|
| KADAMM СК-MB-M38-01-2 | 0–40 | 1,3 | ковар с золочением | — |
| KADAMM СК-MB-M38-02 | 0–40 | 1,3 | ковар с золочением | — |
| KADAMM СК-MB-M38-03-1 | 0–40 | 1,3 | ковар с золочением | (пассивированная нержавеющая сталь ) |
| KADAMM СК-SMP(в)-ПФ-Л-M46-01 | 0–18 | — | бериллиевая бронза с золочением | — |
| KADAMM СК-SMP(в)-ПФ-Ф2-Н-M38-01 | 0–40 | 1,3 | ковар с золочением | — |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Соединитель | SMP вилка |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Диапазон, в котором нормирован КСВН соединителя; на краю диапазона согласование хуже. В серии: 0–40 ГГц. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,3. |
| Материал | Материал корпуса и покрытие: нержавеющая сталь — износостойкость резьбы, латунь или бериллиевая бронза с золочением — проводимость и пайка. В серии: ковар с золочением; бериллиевая бронза с золочением. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-МВ-SMP-ПФ: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Ковар расширяется при нагреве почти как стекло и керамика: это сохраняет герметичность спаев в корпусах модулей.
Серия KADAMM СК-МВ-SMP-ПФ перекрывает до 40 ГГц: KADAMM СК-MB-M38-03-1 — 0–40; KADAMM СК-MB-M38-01-2 — 0–40; KADAMM СК-MB-M38-02 — 0–40; KADAMM СК-SMP(в)-ПФ-Ф2-Н-M38-01 — 0–40; KADAMM СК-SMP(в)-ПФ-Л-M46-01 — 0–18.
У всех 5 моделей серии KADAMM СК-МВ-SMP-ПФ: Соединитель — SMP вилка.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-МВ-SMP-ПФ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-МВ-SMP-ПФ могут уточняться без уведомления.
Поставляем Разъёмы приборные с металлическим выводом SMP, с полной фиксацией KADAMM СК-МВ-SMP-ПФ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
