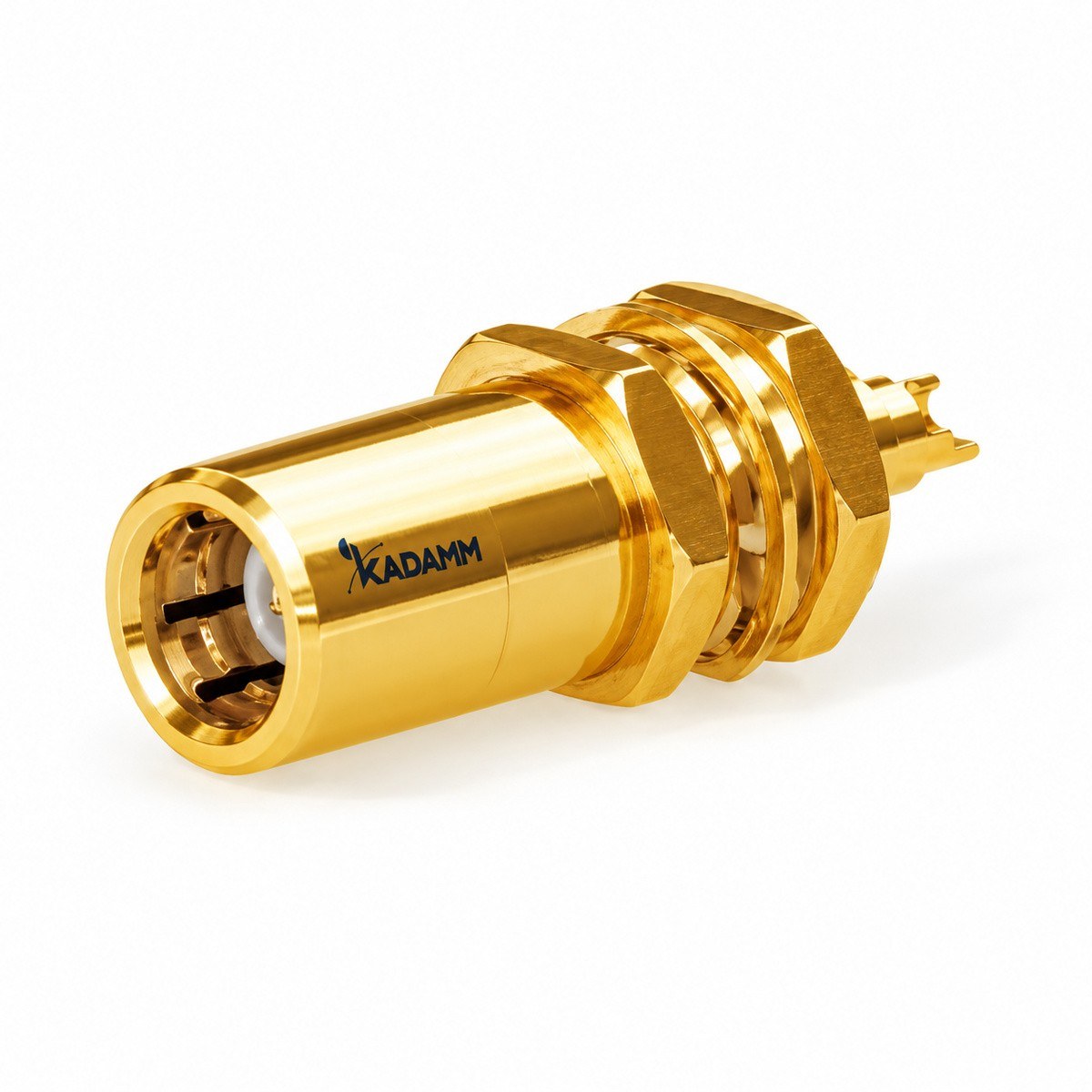

Разъёмы приборные SMB и SSMB, общего применения: 13 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-О-SMB — 13 моделей в диапазоне до 4 ГГц, соединители SMB. Модели различаются: частоты, КСВН, монтаж, монтажное отверстие, диаметр вывода.
В серии KADAMM СК-О-SMB — 13 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-О-SMB: КСВН от 1,3 до 1,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Приборные соединители SMB и SSMB общего применения. Приборные SMB и SSMB — защёлкивающиеся соединители для блоков связи и телекоммуникационной аппаратуры. Их ставят на корпуса и платы, когда соединения внутри блока часто перекоммутируют. SSMB компактнее и подходит для плотного монтажа; SMB — для обычной компоновки. Крепление в серии резьбовое; размеры приведены в таблице. Защёлкивающееся соединение не нагружают кабелем: его закрепляют рядом с портом. Соединители серии встречаются в аппаратуре спутникового и наземного телевидения, связи и измерительных блоках. Перед установкой проверяют, что ответные кабели имеют тот же тип: SMB и SSMB между собой не стыкуются. Корпус выбирают с позолоченными контактами для частых перекоммутаций; он дольше сохраняет малое переходное сопротивление.
| Параметр | По серии |
|---|---|
| Моделей в серии | 13 |
| Диапазон частот серии | до 4 ГГц |
| КСВН | 1,3–1,5 |
| Соединитель | SMB розетка; SMB вилка; SMB вилка, угловой; SSMB вилка; SSMB вилка, угловой |
| Монтаж | резьбовое (гайка); фланцевое, 2 отв. |
| Монтажное отверстие | 3,6–9,7 мм |
| Диаметр вывода | 0,67–1,7 мм |
| Фланец, отверстий | 2 |
| Артикул | Частоты, ГГц | КСВН | Соединитель | Монтаж | Монтажное отверстие, мм | Диаметр вывода, мм | Фланец, отверстий |
|---|---|---|---|---|---|---|---|
| KADAMM СК-SMB(в)-Р-О1 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SMB(в)-Р-О2 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø9,7 | 1,5 | — |
| KADAMM СК-SMB(в)-Р-О3 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | — | — | — |
| KADAMM СК-SMB(в)-Р-О4 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø5,2 | 1 | — |
| KADAMM СК-SMB(в)-У-Р-О1 | 0–4 | 1,5 | SMB вилка, угловой | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SMB(в)-Ф2-О1 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | Ø5,1 | 1,7 | 2 |
| KADAMM СК-SMB(в)-Ф2-О2 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | Ø5,1 | 1 | 2 |
| KADAMM СК-SMB(в)-Ф2-О3 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | — | — | 2 |
| KADAMM СК-SMB(р)-Р-О1 | 0–4 | 1,3 | SMB розетка | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SSMB(в)-Р-О1 | 0–3 | 1,3 | SSMB вилка | резьбовое (гайка) | Ø3,6 | — | — |
| KADAMM СК-SSMB(в)-Р-О2 | 0–3 | 1,3 | SSMB вилка | резьбовое (гайка) | — | — | — |
| KADAMM СК-SSMB(в)-У-Р-О1 | 0–3 | 1,5 | SSMB вилка, угловой | резьбовое (гайка) | Ø3,6 | 1 | — |
| KADAMM СК-SSMB(в)-Ф2-О1 | 0–3 | 1,3 | SSMB вилка | фланцевое, 2 отв. | Ø4,2 | 0,67 | 2 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Материал | латунь (золочение или никелирование) или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Резьба | M5×0,5 — KADAMM СК-SMB(в)-Р-О3 |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: SMB розетка; SMB вилка; SMB вилка, угловой; SSMB вилка; SSMB вилка, угловой. |
| Диапазон частот, ГГц | Диапазон, в котором нормирован КСВН соединителя; на краю диапазона согласование хуже. В серии: 0–4 ГГц. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,3–1,5. |
| Монтаж | Способ установки: фланец на винтах, резьба с гайкой, пайка на плату, торцевой захват платы. В серии: резьбовое (гайка); фланцевое, 2 отв.. |
| Монтажное отверстие, мм | Отверстие в стенке корпуса или плате под соединитель. В серии: 3,6–9,7 мм. |
| Фланец, отверстий | Число отверстий фланца: двух- или четырёхточечное крепление. В серии: 2. |
| Диаметр вывода, мм | Диаметр центрального вывода — под отверстие в изоляторе или ширину линии платы. В серии: 0,67–1,7 мм. |
Выбор внутри серии KADAMM СК-О-SMB: КСВН — от 1,3 у KADAMM СК-SMB(р)-Р-О1 до 1,5 у KADAMM СК-SSMB(в)-У-Р-О1.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-О-SMB: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Подключается без инструмента и допускает быструю перекоммутацию внутри блока.
Серия KADAMM СК-О-SMB перекрывает до 4 ГГц: KADAMM СК-SMB(р)-Р-О1 — 0–4; KADAMM СК-SMB(в)-Р-О1 — 0–4; KADAMM СК-SMB(в)-Р-О2 — 0–4; KADAMM СК-SMB(в)-Р-О3 — 0–4; KADAMM СК-SMB(в)-Ф2-О1 — 0–4; KADAMM СК-SMB(в)-Ф2-О2 — 0–4; KADAMM СК-SMB(в)-У-Р-О1 — 0–4; KADAMM СК-SMB(в)-Р-О4 — 0–4; ещё 5 в таблице исполнений.
Соединители серии KADAMM СК-О-SMB — SMB; по моделям: KADAMM СК-SMB(р)-Р-О1 — SMB розетка; KADAMM СК-SMB(в)-Р-О1 — SMB вилка; KADAMM СК-SMB(в)-Р-О2 — SMB вилка; KADAMM СК-SMB(в)-Р-О3 — SMB вилка; KADAMM СК-SMB(в)-Ф2-О1 — SMB вилка; KADAMM СК-SMB(в)-Ф2-О2 — SMB вилка; ещё 7 в таблице исполнений.
У всех 13 моделей серии KADAMM СК-О-SMB: Материал — латунь (золочение или никелирование) или нержавеющая сталь; Исполнения по чертежу заказчика — по запросу — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-О-SMB — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-О-SMB могут уточняться без уведомления.
Поставляем Разъёмы приборные SMB и SSMB, общего применения KADAMM СК-О-SMB под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
