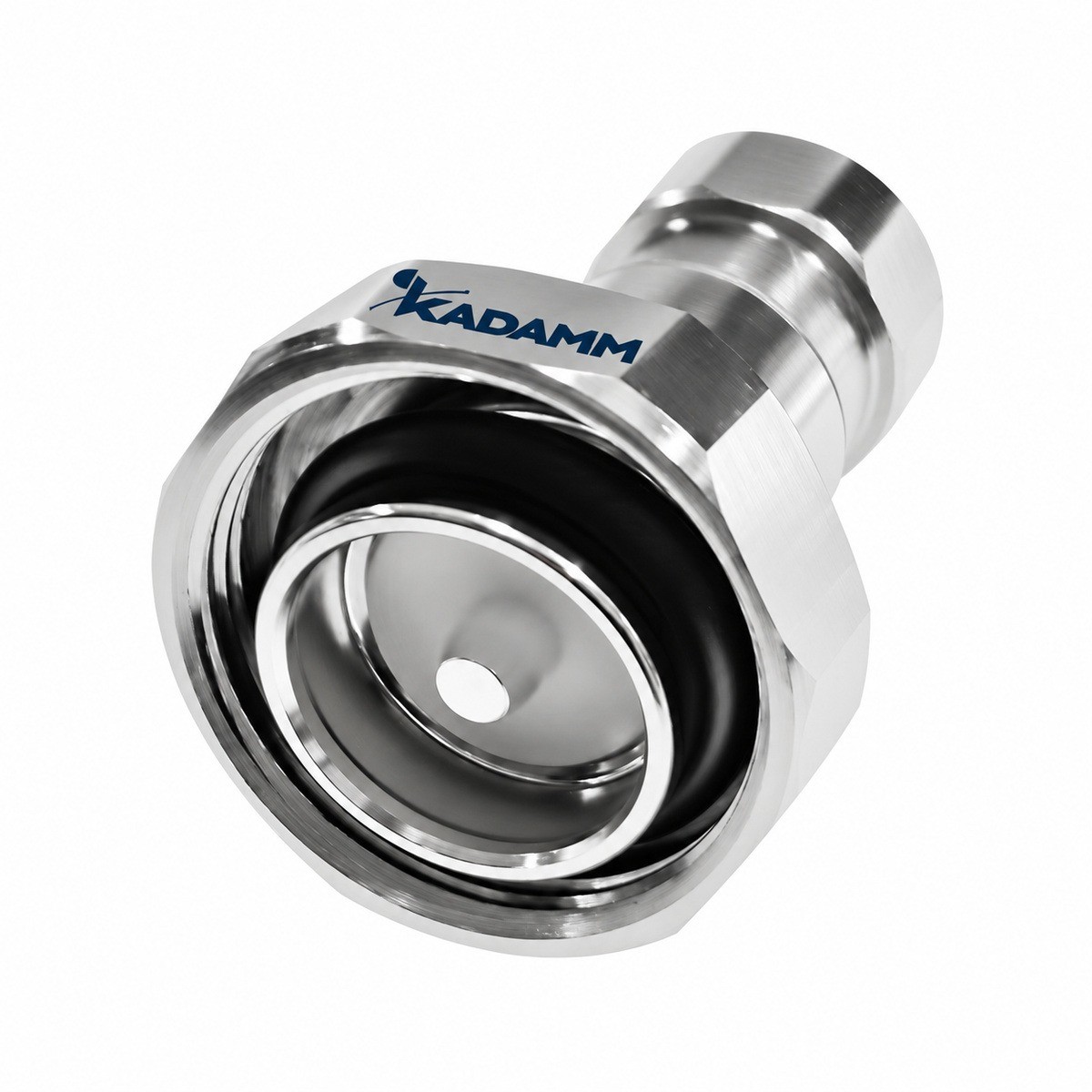

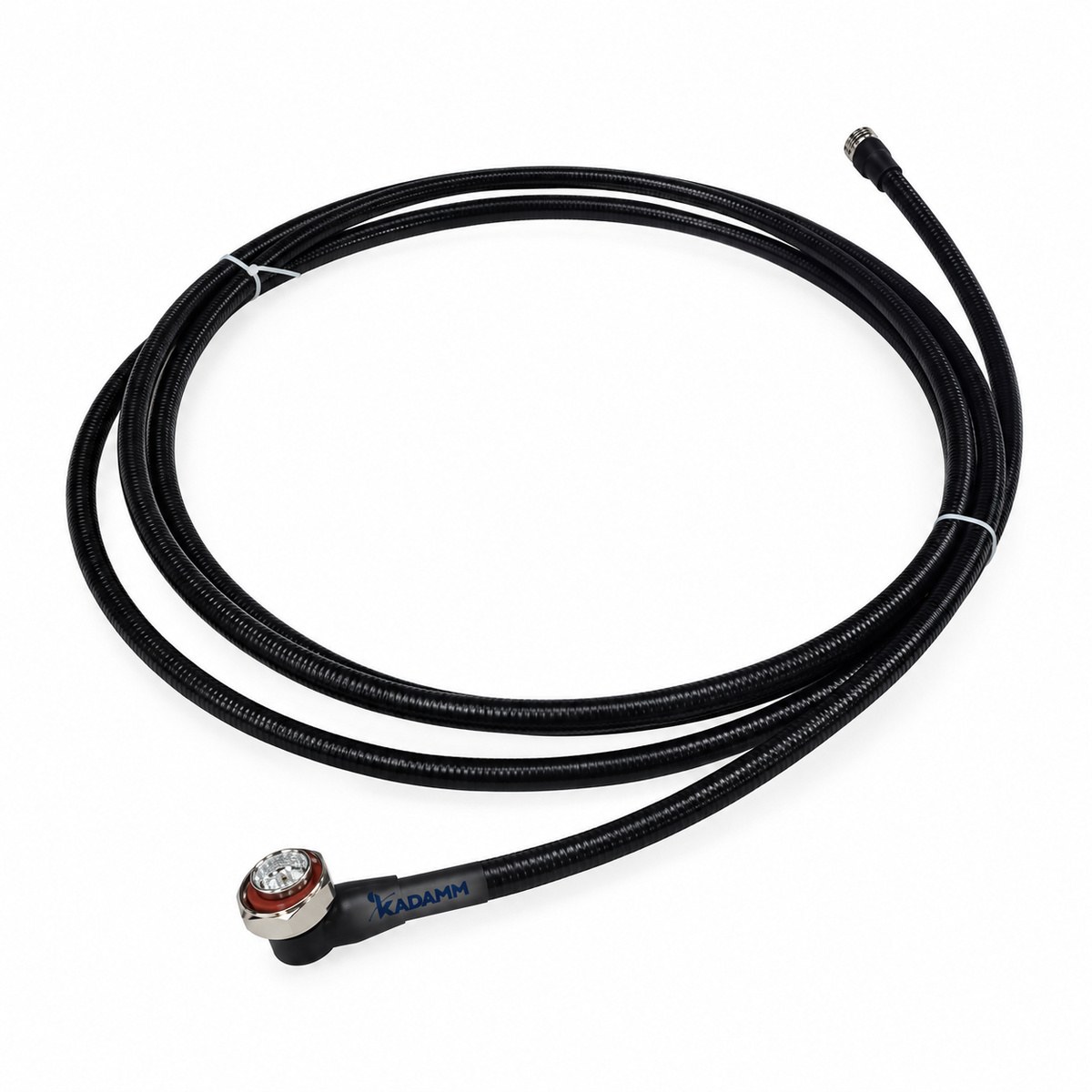

Разъёмы кабельные для фидеров DC–11000 МГц: 600–3000 Вт, 4.3-10 (вилка), 4.3-10 (розетка).
KADAMM СК-Ф — соединители радиочастотные коаксиальные, полоса DC–11000 МГц. Основные данные: мощность до 600–3000 Вт; соединители — 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка). В карточке 18 исполнений; параметры каждого — в таблице «Исполнения».
Соединители радиочастотные коаксиальные: вилка (штырь) и розетка (гнездо) одного типа сочленяются между собой, переход соединяет разные типы или одинаковые одного пола. Соединители разных типов, даже близких по сечению, напрямую не сочленяются — только через переход.
Для трактов с несколькими несущими важна интермодуляция соединителя: её определяют качество контактных поверхностей и сила затяжки. Тип 4.3-10 спроектирован так, что электрический контакт не зависит от момента затяжки так сильно, как у 7/16 и N, поэтому он стабильнее по интермодуляции в эксплуатации.
Сопряжение с трактом: волновое сопротивление 50 Ом; допустимая мощность 600–3000 Вт; соединители — 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка). Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–11000 МГц |
| Мощность | 600–3000 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
| Артикул | Разъём / кабель | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|

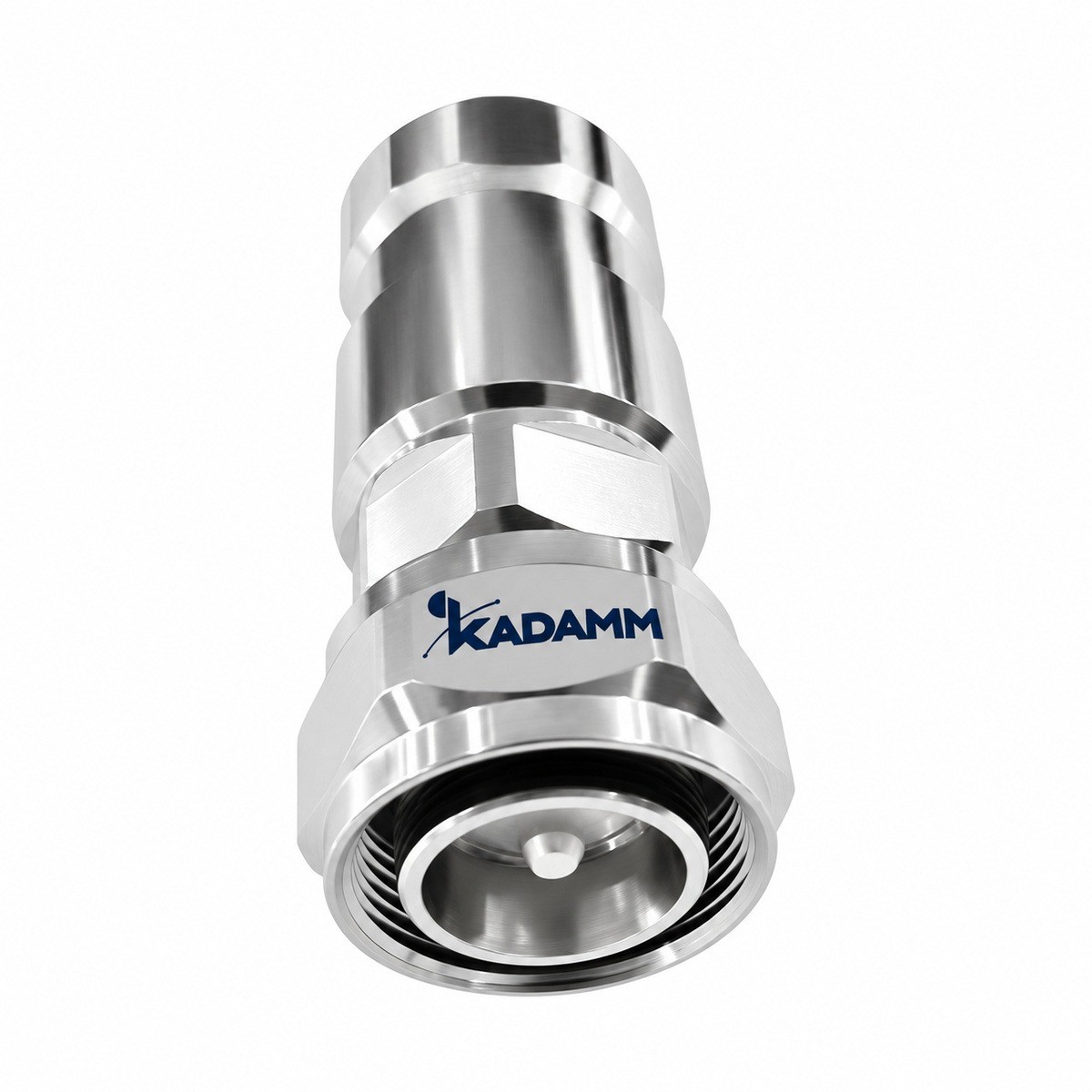

| KADAMM СК-4.3-10(В)-12С | 4.3-10(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−160 дБн | уточняйте у менеджера | — | — | — |
| KADAMM СК-4.3-10(В)-12С-У | 4.3-10(В)-12С-У | DC–6000 | уточняйте у менеджера | ≤1,10 (DC–3 ГГц), ≤1,25 (3–6 ГГц) | ≤−155 дБн | уточняйте у менеджера | −40…+85 °C | IP67 | — |

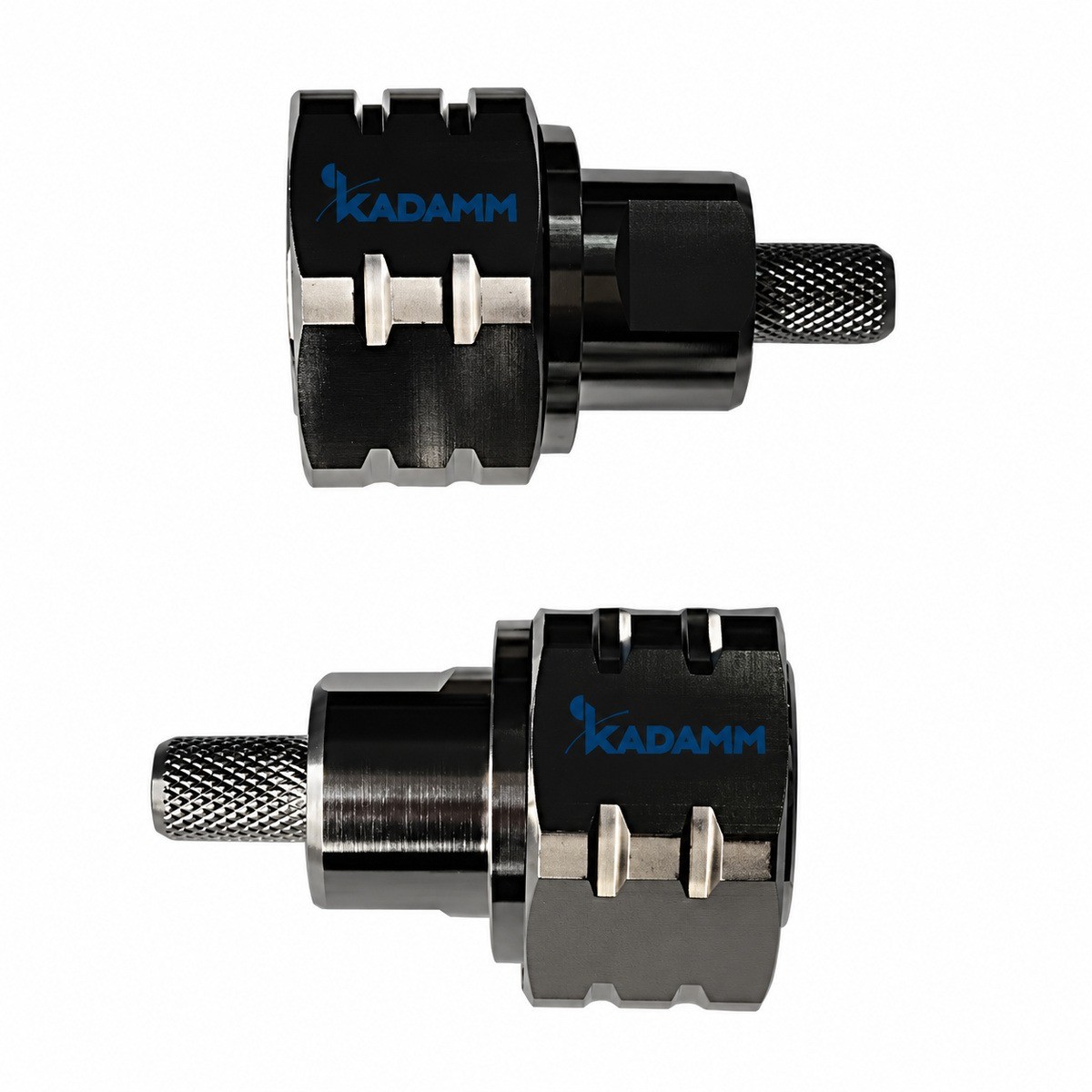

| KADAMM СК-4.3-10(В)-240 | 4.3-10(В)-240 | DC–3000 | уточняйте у менеджера | ≤ 1,12 | ≤−160 дБн | 4.3-10 (вилка) | −40…+85 °C | — | ≤0,1 дБ |

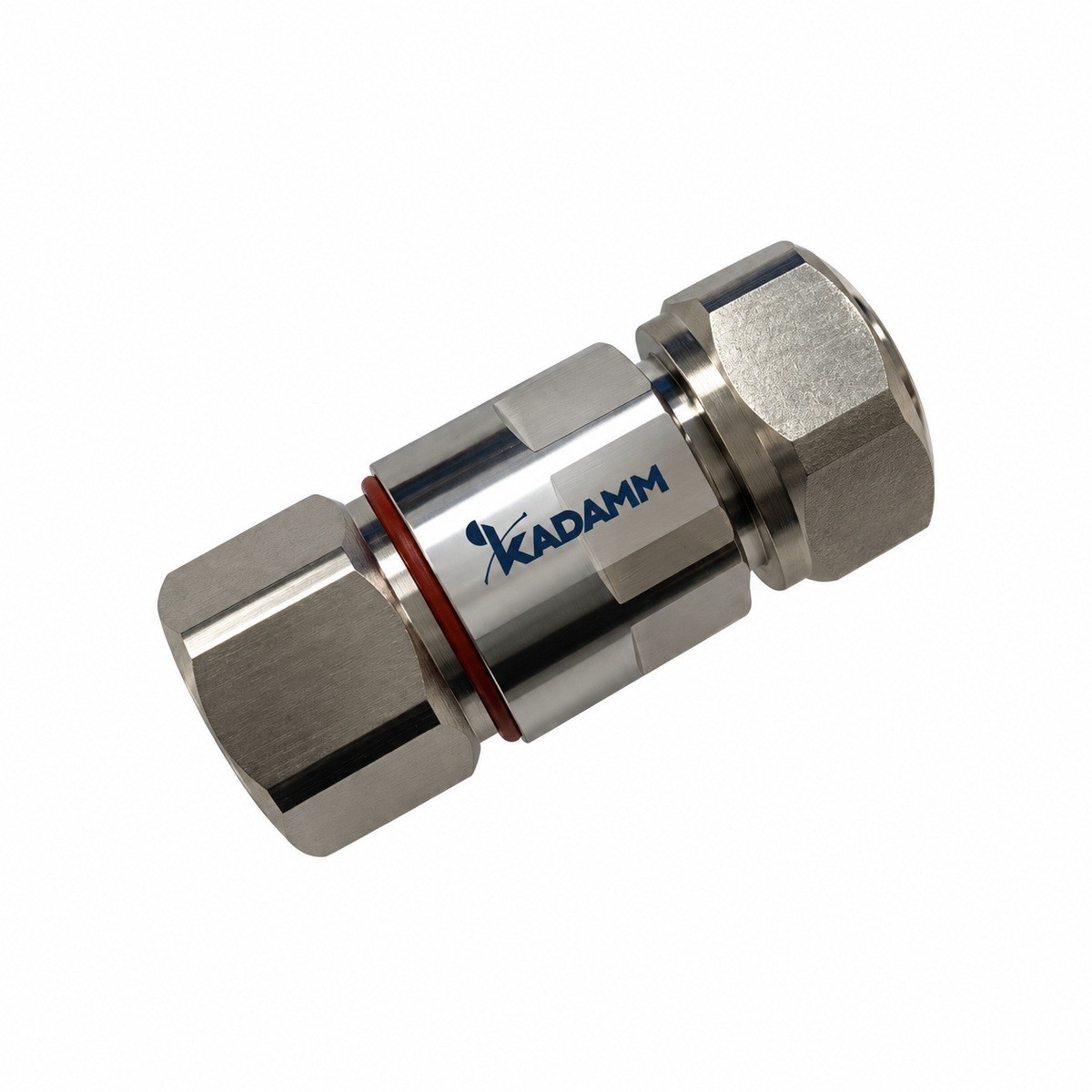

| KADAMM СК-4.3-10(Р)-12 | 4.3-10(Р)-12 | DC–6000 | уточняйте у менеджера | ≤1,15(DC–3 ГГц) | ≤−155 дБн | 4.3-10 (розетка) | — | IP67 | — |

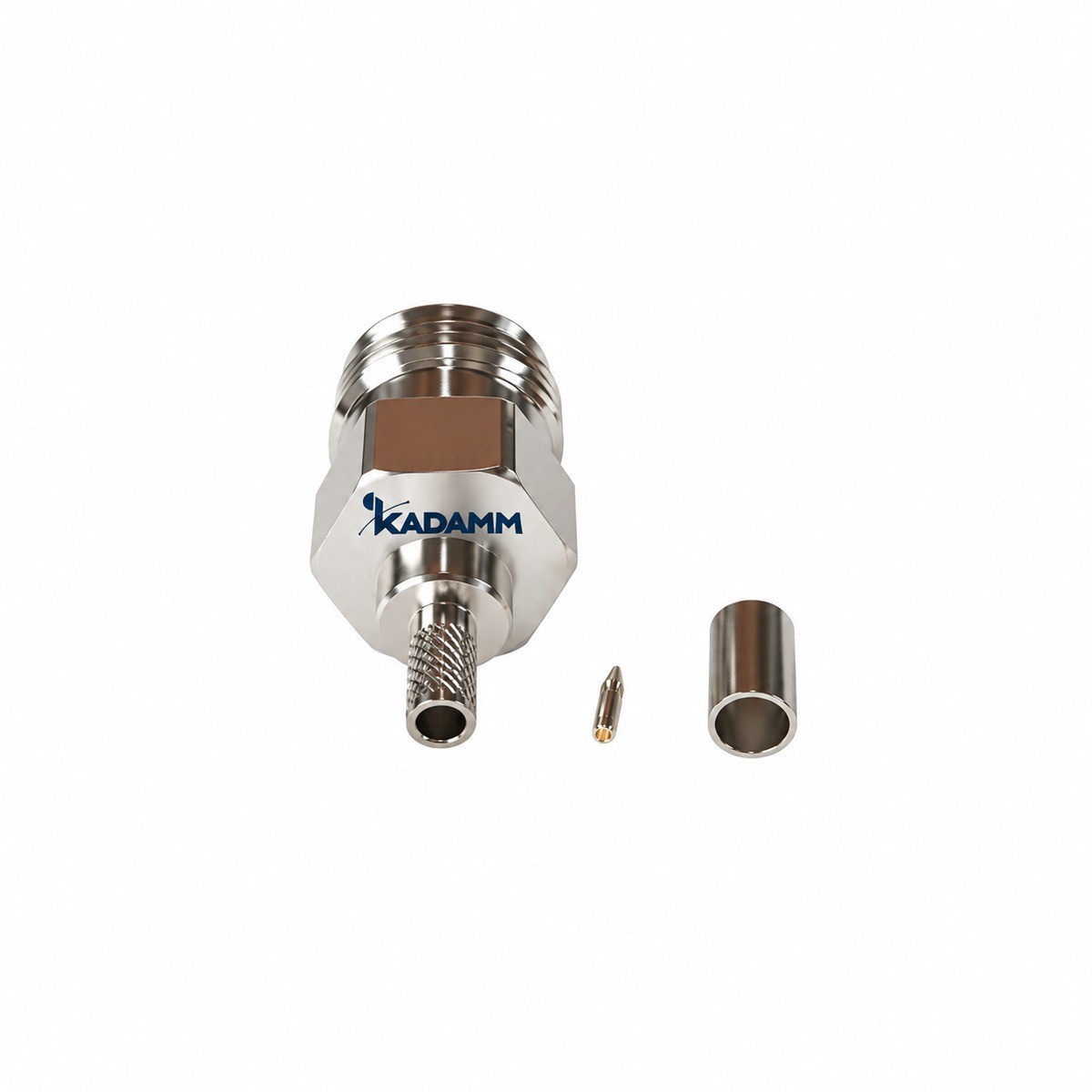

| KADAMM СК-4.3-10(Р)-240 | 4.3-10(Р)-240 | DC–3000 | уточняйте у менеджера | ≤1,20 | — | 4.3-10 (розетка) | −40…+85 °C | — | ≤0,5 дБ |
| KADAMM СК-7/16(В)-12С | 7/16(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |

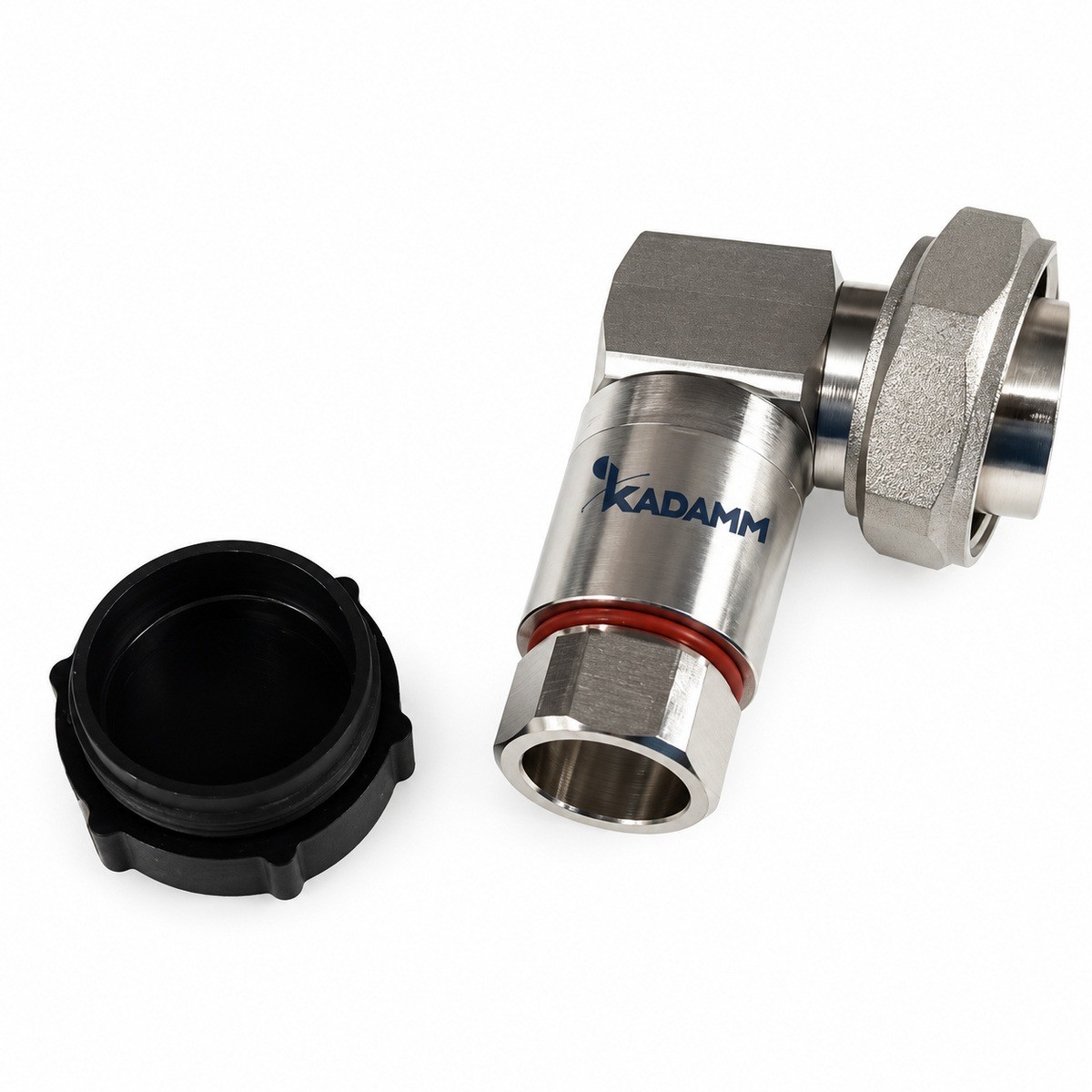

| KADAMM СК-7/16(В)-12С-У | 7/16(В)-12С-У | DC–3000 | уточняйте у менеджера | ≤ 1,10 | — | 7/16 DIN (вилка) | −40…+85 °C | — | — |

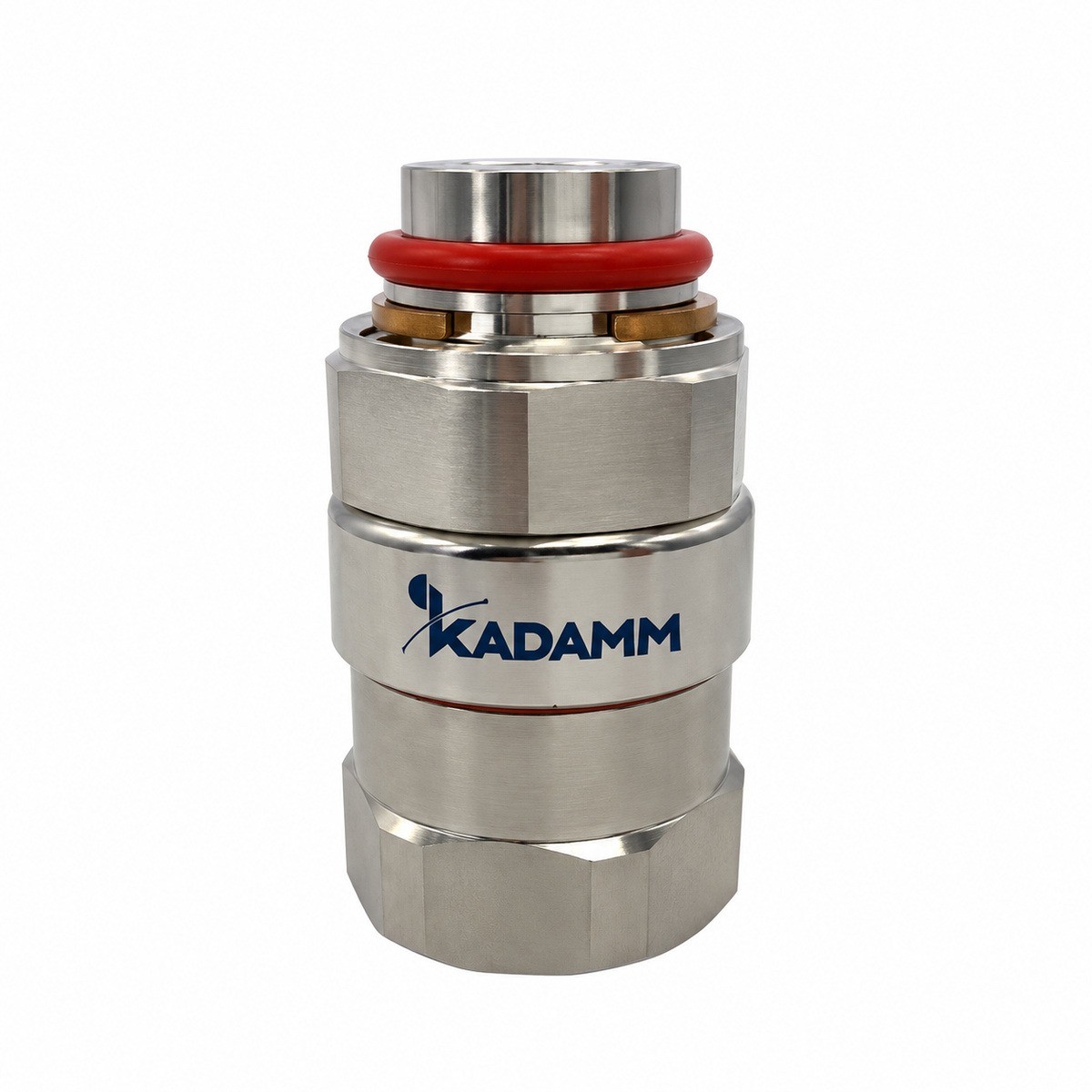

| KADAMM СК-7/16(В)-78 | 7/16(В)-78 | DC–3000 | уточняйте у менеджера | ≤ 1,10 | — | 7/16 DIN (вилка) | −40…+85 °C | — | — |

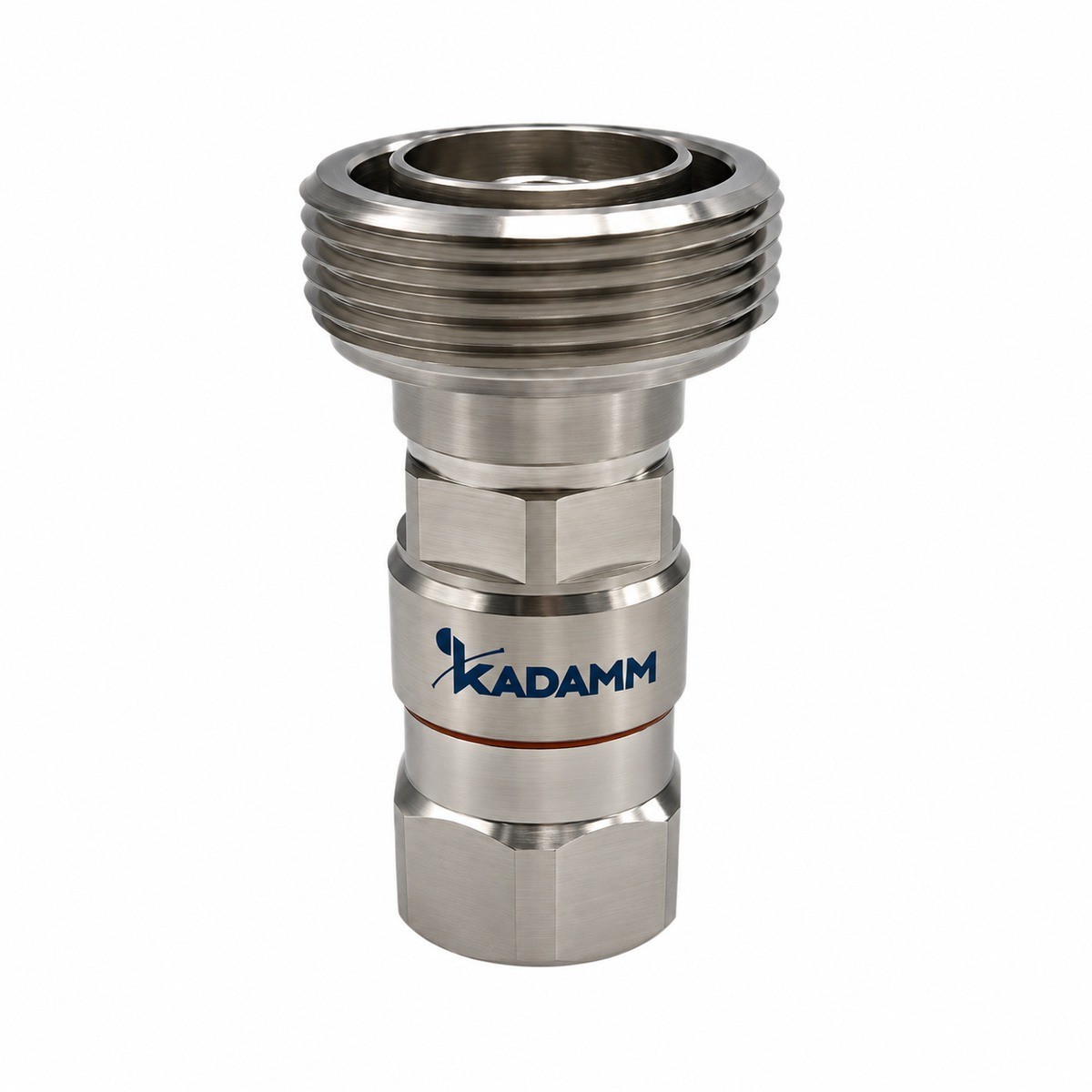

| KADAMM СК-7/16(Р)-12 | 7/16(Р)-12 | DC–11000 | 3 кВт | ≤ 1,10 | — | 7/16 DIN (розетка) | −40…+85 °C | — | — |

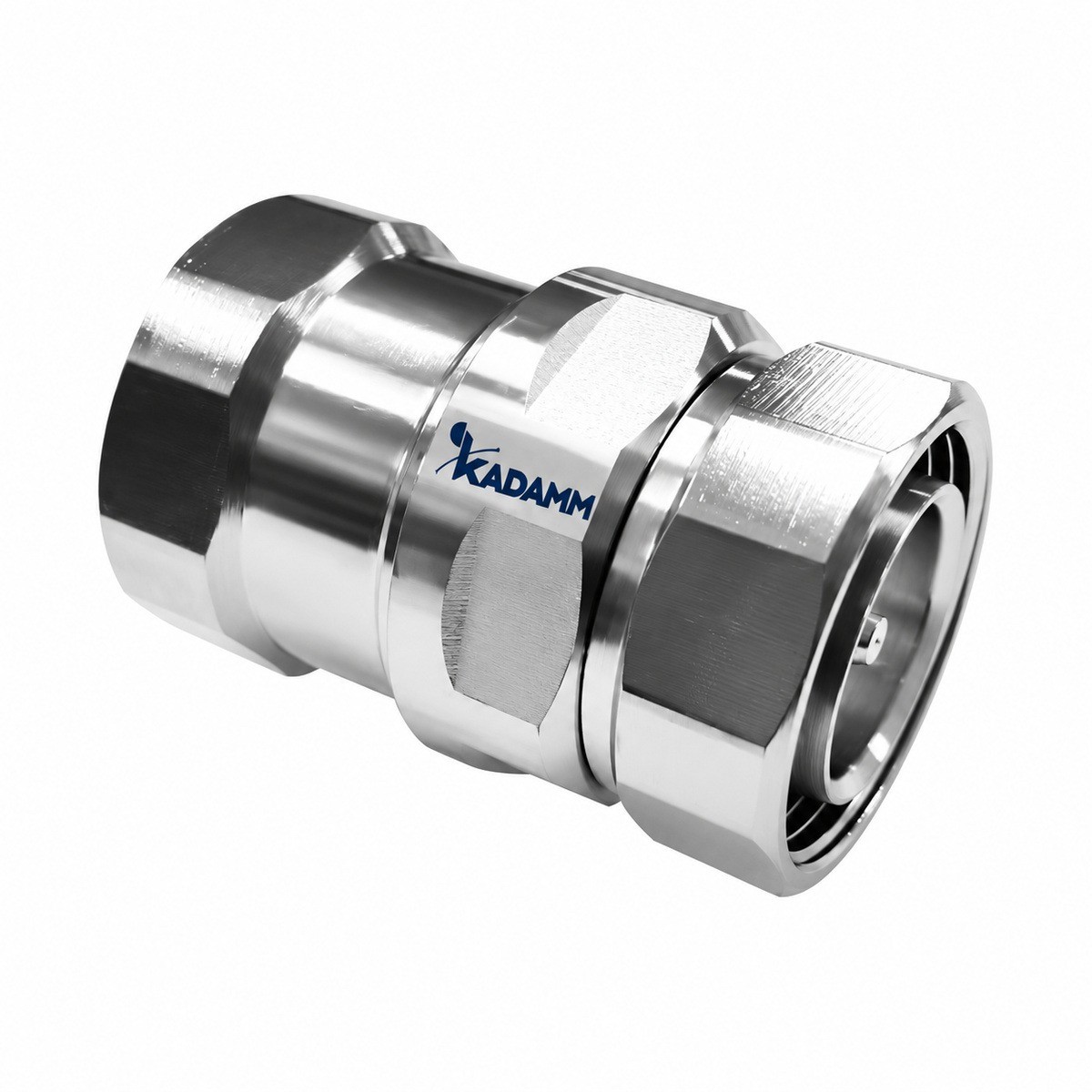

| KADAMM СК-7/16(Р)-78 | 7/16(Р)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |

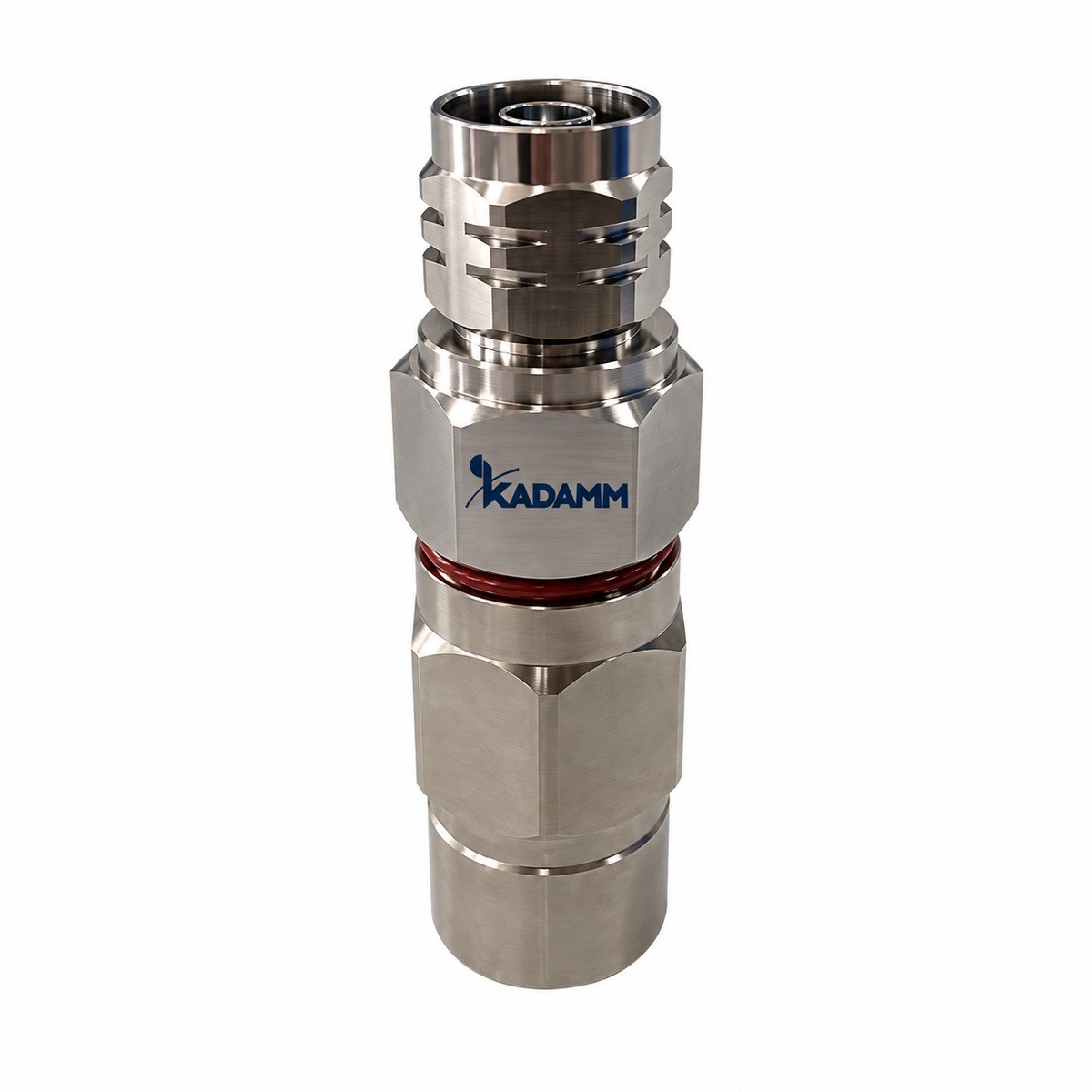

| KADAMM СК-N(В)-12 | N(В)-12 | 0,3–3000 | 0,6 кВт | уточняйте у менеджера | — | N (вилка) | — | — | 0,05 дБ |

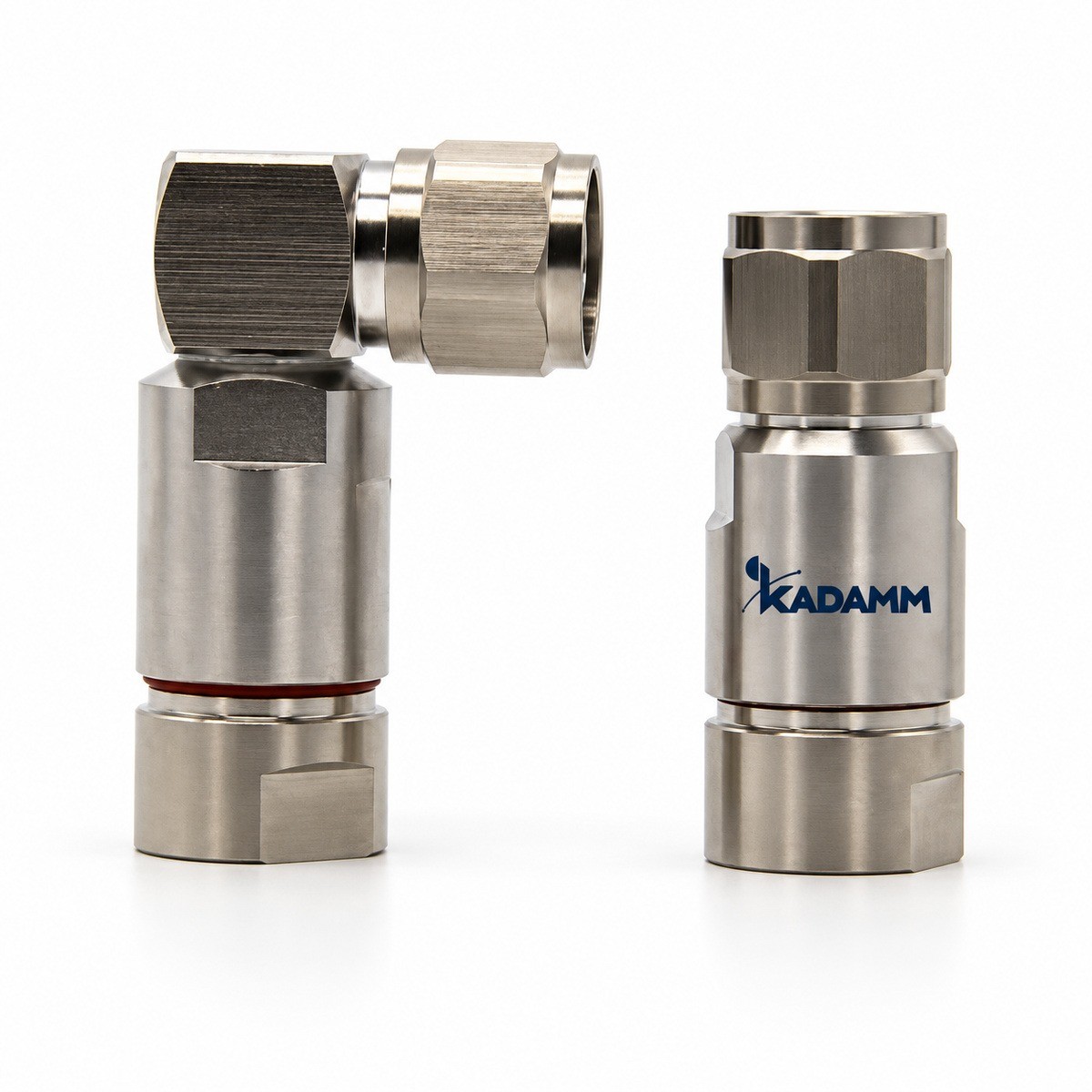

| KADAMM СК-N(В)-12-У | N(В)-12-У | DC–3000 | уточняйте у менеджера | ≤ 1,15 | — | N (вилка) | −40…+85 °C | — | — |

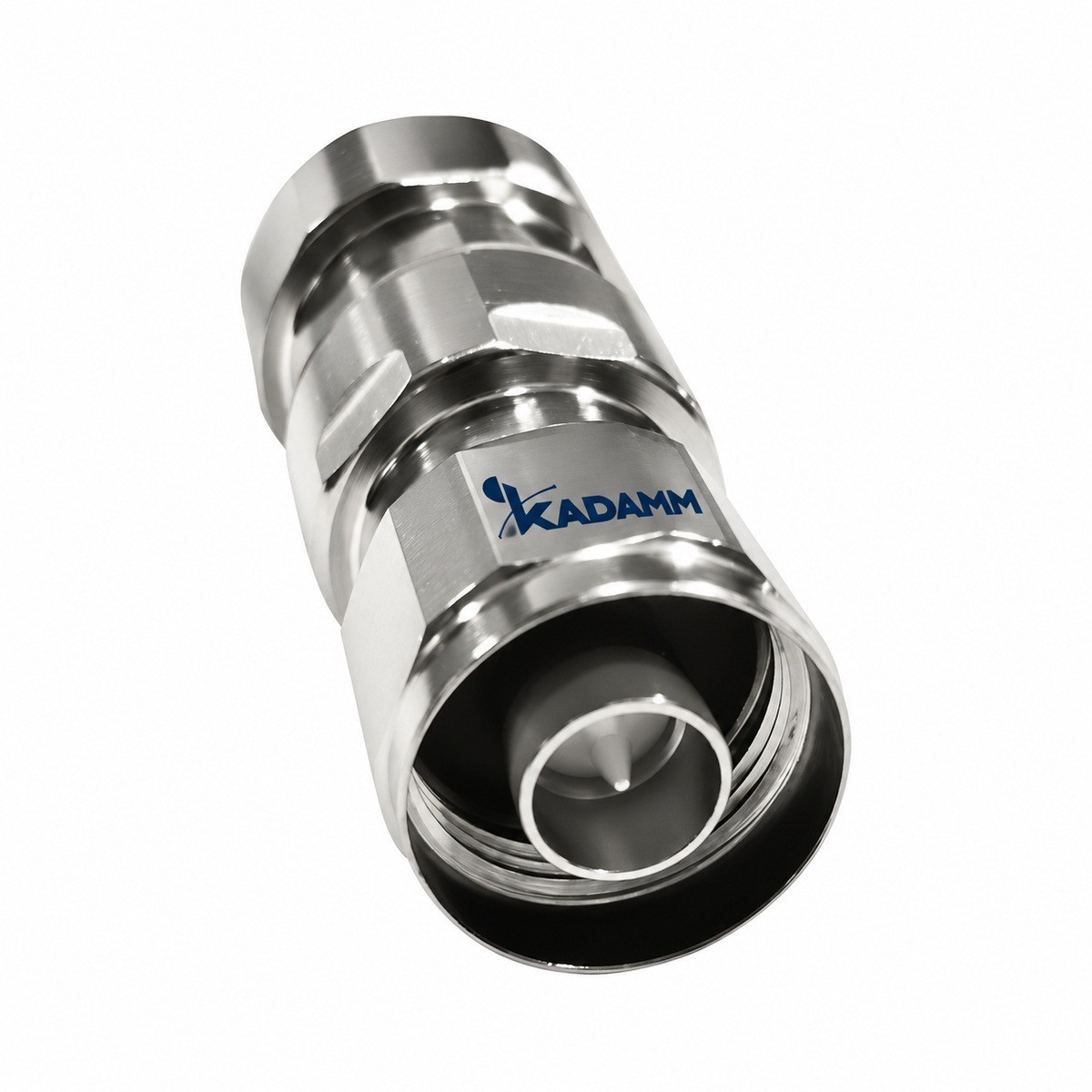

| KADAMM СК-N(В)-12С | N(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,20 | ≤−155 дБн | N (вилка) | — | IP68 | — |

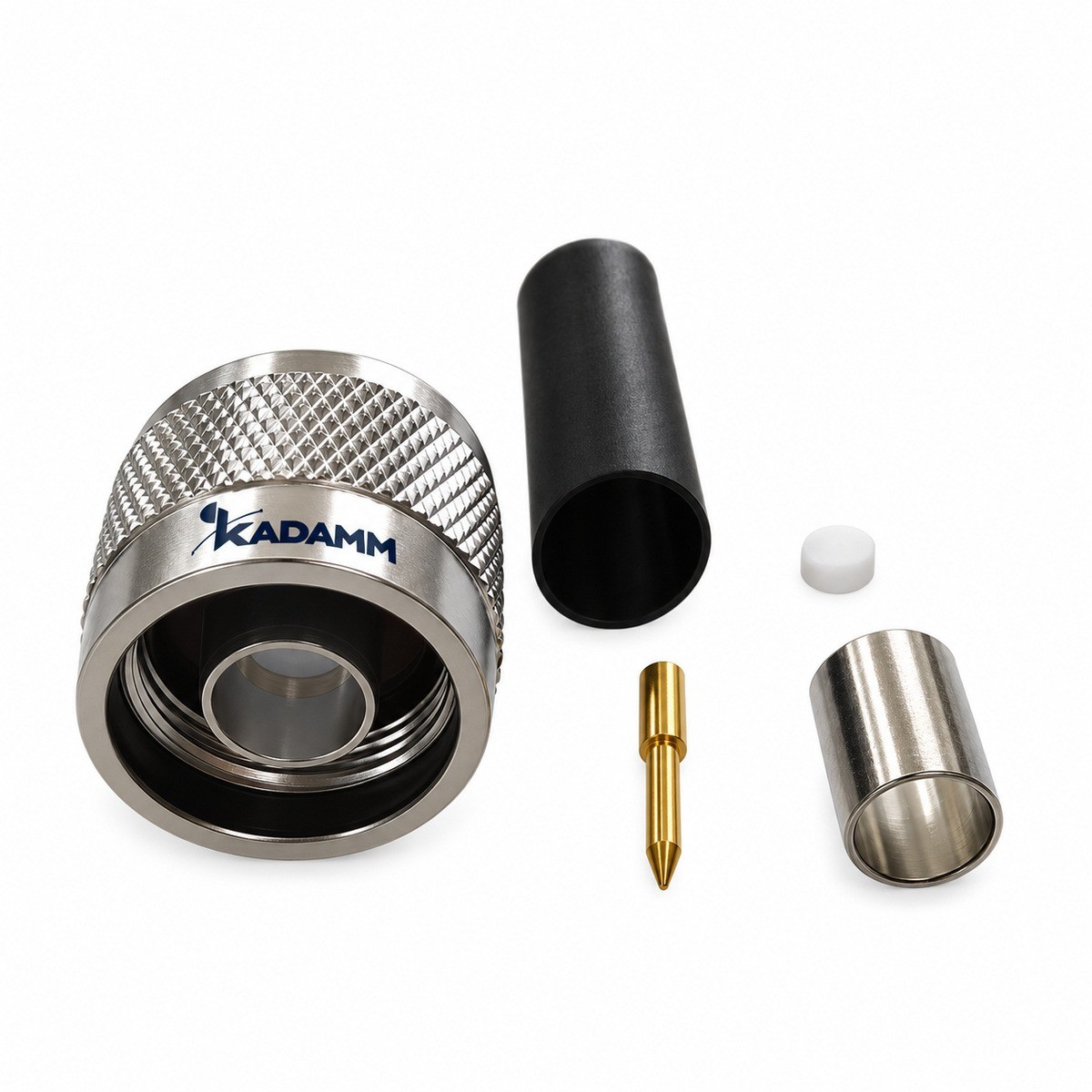

| KADAMM СК-N(В)-240 | N(В)-240 | DC–3000 | уточняйте у менеджера | ≤1,20 | — | N (вилка) | −40…+85 °C | — | ≤0,5 дБ |

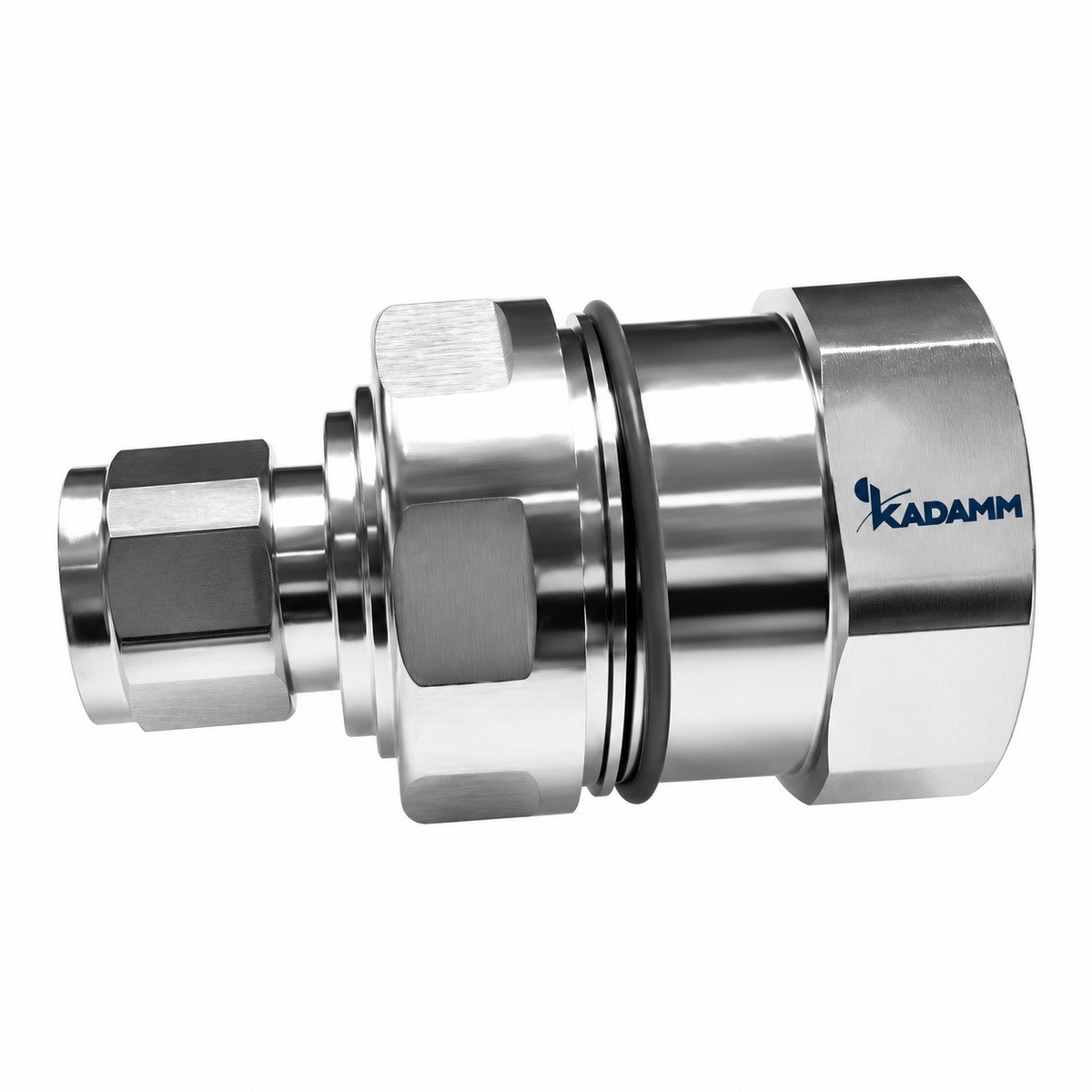

| KADAMM СК-N(В)-78 | N(В)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |
| KADAMM СК-N(Р)-12 | N(Р)-12 | DC–6000 | уточняйте у менеджера | ≤1,20 | ≤−155 дБн | N (розетка) | — | IP68 | — |

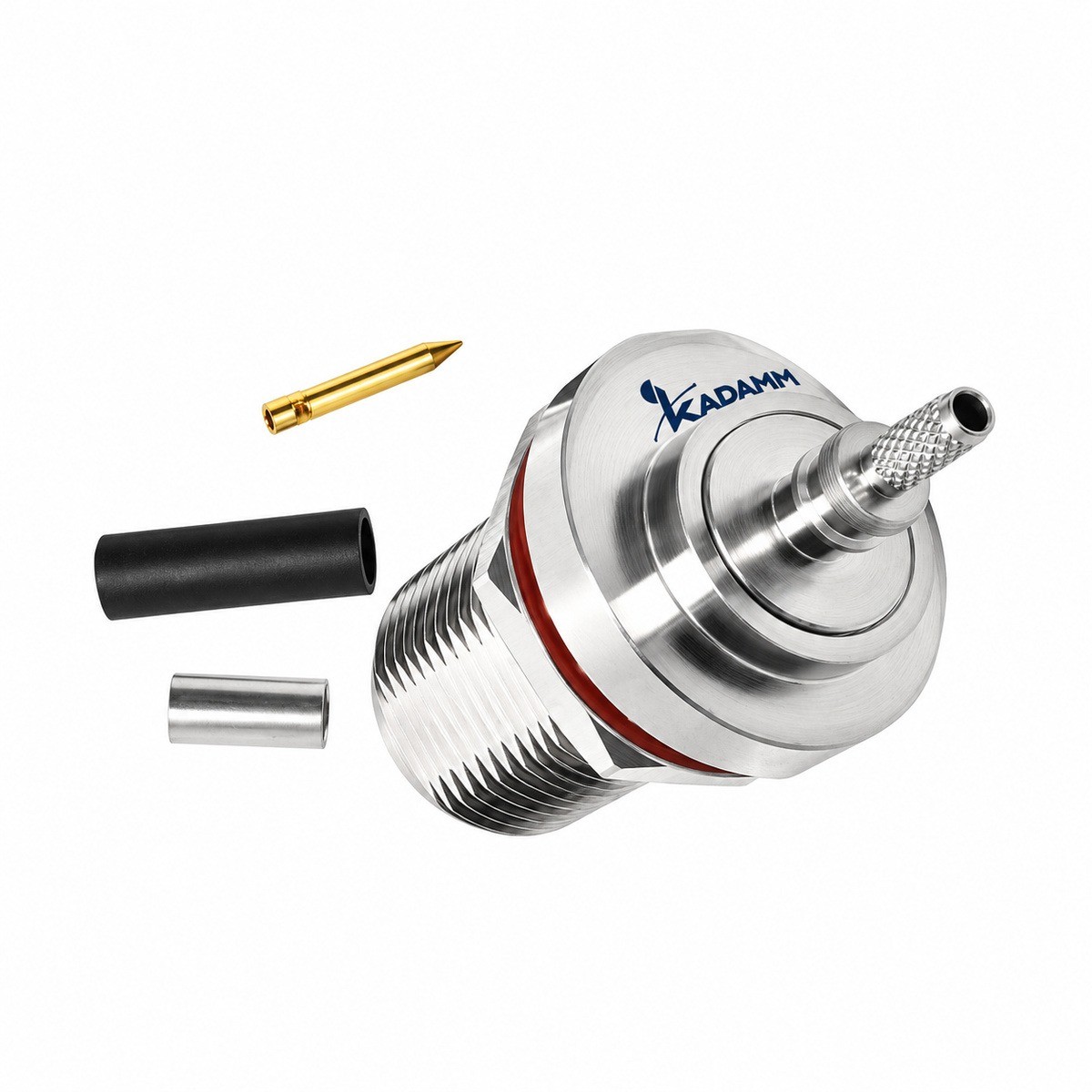

| KADAMM СК-N(Р)-174 | N(Р)-174 | DC–6000 | уточняйте у менеджера | ≤1,10 | — | N (розетка) | −40…+85 °C | — | ≤0,5 дБ |

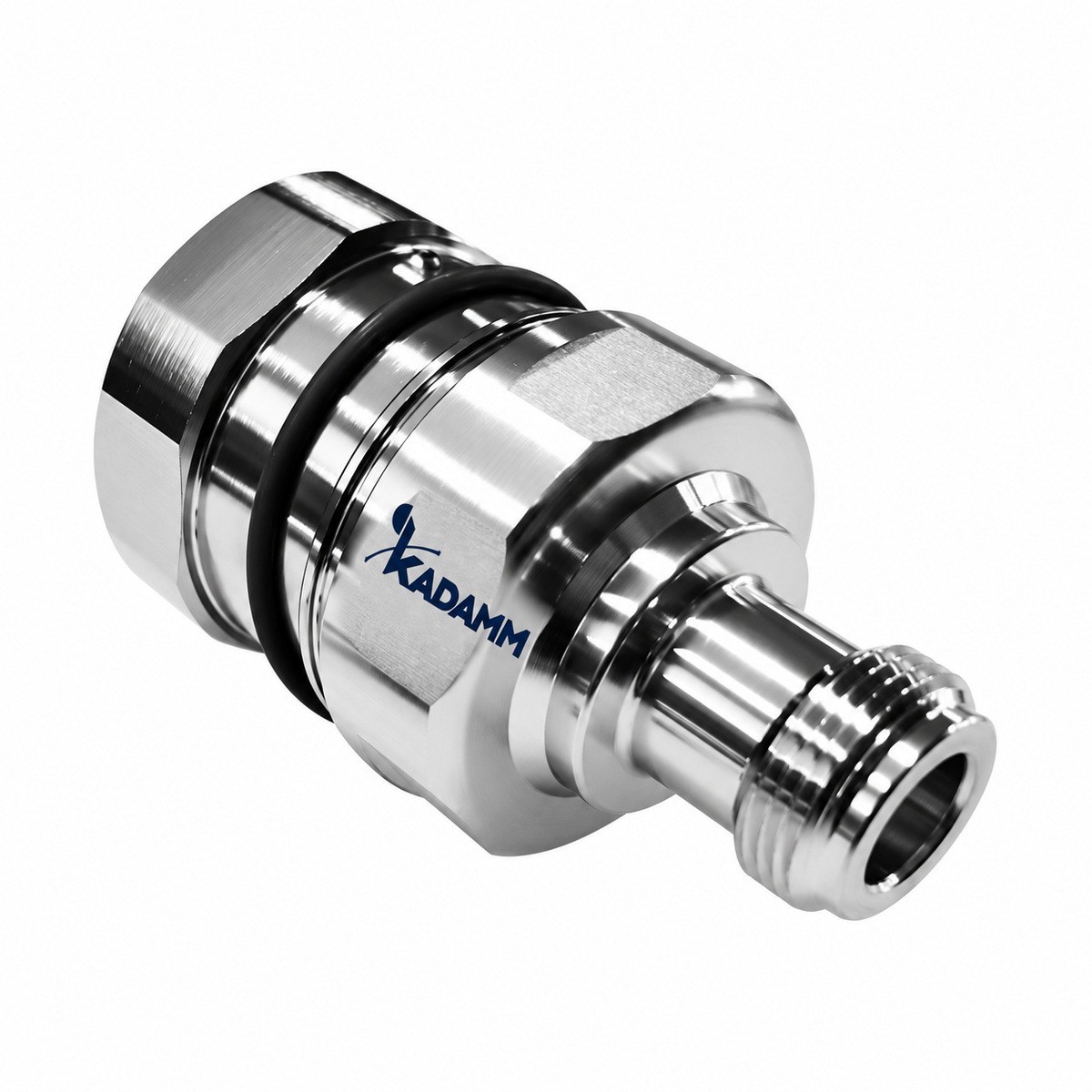

| KADAMM СК-N(Р)-78 | N(Р)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |
Параметры, не указанные в таблице, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Монтаж трактов базовых станций, систем внутреннего покрытия и радиосвязи: разделка фидеров и перемычек, переходы между оборудованием с разными типами соединителей, замена изношенных соединителей.
Соединители для фидеров подбирают под конкретную марку кабеля: размер центрального и внешнего проводников и диэлектрика должен совпасть, иначе соединение не будет согласованным и герметичным.
Тип и пол. Под ответный соединитель оборудования.
Кабель. Соединитель — под марку и размер кабеля.
Соединители. 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка) — ответная часть того же типа, без переходников.
Изделие выбранного исполнения.
| Параметр | СК-Ф | АТП-20 | АТП-50 | АТП-100 | КМ-2-38 | КМ-2-39 | КМ-2-40 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 0–11000 МГц | 694–2700 МГц | 578–6000 МГц | 350–5000 МГц | 2300–2400 / 2500–2690 МГц | 0–108 / 136–1300 МГц | 800–2170 / 2400–2483 МГц |
| Тип | разъём кабельный | аттенюатор | аттенюатор | аттенюатор | комбайнер | комбайнер | комбайнер |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Кабель разделывают инструментом под данный соединитель, не повреждая диэлектрик и оплётку; центральный контакт должен встать на место без перекоса. Соединение затягивают моментным ключом с усилием, рекомендованным для этого типа, — недотяг ухудшает контакт, перетяг деформирует контакты.
На улице соединения защищают от влаги термоусадкой или самовулканизирующейся лентой. После монтажа линию проверяют на КСВН, а в многооператорских системах — и на интермодуляцию. Соединители после монтажа маркируют, чтобы при обслуживании не перепутать линии.
Нет: у разных типов разные присоединительные размеры, и даже при совпадении сечения резьба и контакты не сочленяются. Для соединения нужен переход с соответствующими соединителями на концах. Внешне похожие соединители N и тип III, SMA и тип IX тоже не взаимозаменяемы: у них разная резьба.
Каждый переход добавляет вносимое ослабление, отражение и точку, где может расти интермодуляция. Поэтому лучше заказать кабельную сборку сразу с нужными соединителями на концах, чем ставить цепочку переходов. Переход подбирают того же класса по интермодуляции, что и остальной тракт.
Допустимая мощность — 600–3000 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Соединители — по исполнениям, см. таблицу. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM СК-Ф, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM СК-Ф могут уточняться без уведомления.
Поставляем Разъёмы кабельные для фидеров серии КАДАММ СК-Ф — DC–11000 МГц, 18 исполнений под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
