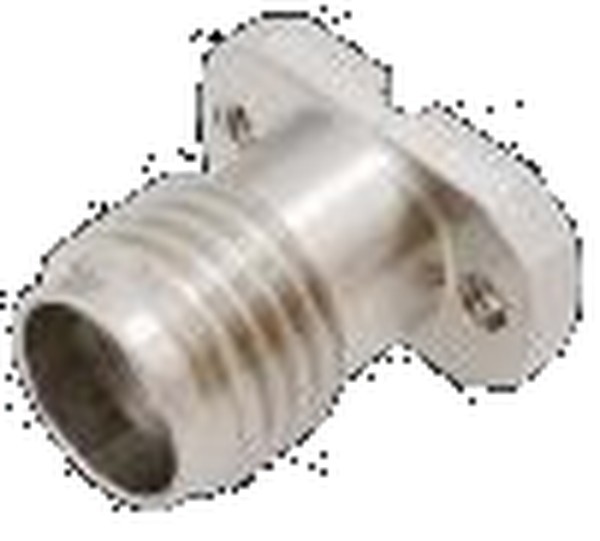

Разъёмы приборные сменные N: 18 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-С-N — 18 моделей в диапазоне до 18 ГГц, соединители N. Модели различаются: размер ØD.
В серии KADAMM СК-С-N — 18 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
Сменные приборные соединители N. Сменные соединители N применяют на корпусах модулей и блоков, где нужен прочный порт среднего размера: выходы усилителей мощности, порты антенных блоков, измерительные модули. Они ставятся поверх впаянного изолятора и при износе заменяются без вскрытия корпуса. Крупный N выдерживает многократные подключения кабелей и большую мощность, чем миниатюрные соединители, поэтому его выбирают для портов, к которым часто подключают тяжёлые кабели. В серии есть разные полы и фланцы; диаметр штыря изолятора — в таблице. Сменный соединитель N заменяют так же, как миниатюрные: снимают крепёж фланца, выводят контакт со штыря изолятора и ставят новый. Перед установкой осматривают штырь — на крупных портах его чаще повреждают перекосом тяжёлого кабеля. Корпус выбирают по условиям эксплуатации: нержавеющая сталь для частых подключений, латунь с покрытием — для стационарных.
| Параметр | По серии |
|---|---|
| Моделей в серии | 18 |
| Диапазон частот серии | до 18 ГГц |
| Соединитель | N розетка; N вилка |
| Размер ØD | 0,46; 0,51; 0,91 |
| Артикул | Соединитель | Размер ØD, мм |
|---|---|---|
| KADAMM СК-N(в)-Ф4-Н-S46-01 | N вилка | 0,46 |
| KADAMM СК-N(в)-Ф4-Н-S46-02 | N вилка | 0,46 |
| KADAMM СК-N(в)-Ф4-Н-S46-03 | N вилка | 0,46 |
| KADAMM СК-N(в)-Ф4-Н-S51-01 | N вилка | 0,51 |
| KADAMM СК-N(в)-Ф4-Н-S51-02 | N вилка | 0,51 |
| KADAMM СК-N(в)-Ф4-Н-S51-03 | N вилка | 0,51 |
| KADAMM СК-N(в)-Ф4-Н-S91-01 | N вилка | 0,91 |
| KADAMM СК-N(в)-Ф4-Н-S91-02 | N вилка | 0,91 |
| KADAMM СК-N(в)-Ф4-Н-S91-03 | N вилка | 0,91 |
| KADAMM СК-N(р)-Ф4-Н-S46-01 | N розетка | 0,46 |
| KADAMM СК-N(р)-Ф4-Н-S46-02 | N розетка | 0,46 |
| KADAMM СК-N(р)-Ф4-Н-S46-03 | N розетка | 0,46 |
| KADAMM СК-N(р)-Ф4-Н-S51-01 | N розетка | 0,51 |
| KADAMM СК-N(р)-Ф4-Н-S51-02 | N розетка | 0,51 |
| KADAMM СК-N(р)-Ф4-Н-S51-03 | N розетка | 0,51 |
| KADAMM СК-N(р)-Ф4-Н-S91-01 | N розетка | 0,91 |
| KADAMM СК-N(р)-Ф4-Н-S91-02 | N розетка | 0,91 |
| KADAMM СК-N(р)-Ф4-Н-S91-03 | N розетка | 0,91 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,15 |
| Материал | пассивированная нержавеющая сталь |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: N розетка; N вилка. |
| Размер ØD, мм | Габаритные и присоединительные размеры по чертежу серии. В серии: 0,46; 0,51; 0,91. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-С-N: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Чтобы при износе или повреждении порта заменить только соединитель, не трогая герметичный ввод и плату.
Все 18 моделей серии KADAMM СК-С-N работают в диапазоне до 18 ГГц.
Соединители серии KADAMM СК-С-N — N; по моделям: KADAMM СК-N(р)-Ф4-Н-S46-01 — N розетка; KADAMM СК-N(р)-Ф4-Н-S51-01 — N розетка; KADAMM СК-N(р)-Ф4-Н-S91-01 — N розетка; KADAMM СК-N(в)-Ф4-Н-S46-01 — N вилка; KADAMM СК-N(в)-Ф4-Н-S51-01 — N вилка; KADAMM СК-N(в)-Ф4-Н-S91-01 — N вилка; ещё 12 в таблице исполнений.
У всех 18 моделей серии KADAMM СК-С-N: Диапазон частот, ГГц — 0–18; КСВН — 1,15; Материал — пассивированная нержавеющая сталь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-С-N — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-С-N могут уточняться без уведомления.
Поставляем Разъёмы приборные сменные N KADAMM СК-С-N под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
