Разъёмы приборные сменные SMA, фланцевое крепление: 82 модели. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-С-SMA — 82 модели в диапазоне до 26,5 ГГц, соединители SMA. Модели различаются: размер ØD.
В серии KADAMM СК-С-SMA — 82 модели. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.

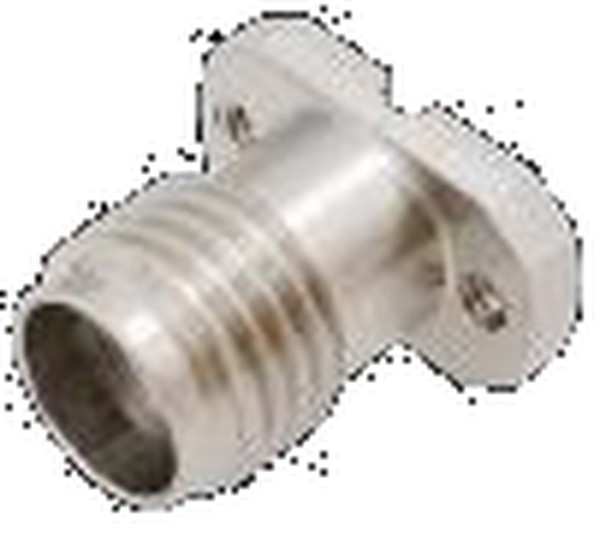

Сменные приборные соединители SMA, фланцевые. Сменные SMA с фланцевым креплением — самая массовая серия приборных соединителей для модулей сантиметрового диапазона. Их ставят на впаянный изолятор, и порт можно заменить без вскрытия корпуса. В серии представлены вилки и розетки с двумя и четырьмя крепёжными отверстиями и под разные диаметры штыря изолятора. Корпус из пассивированной нержавеющей стали держит резьбу при многократных стыковках. Подбирая модель, отталкивайтесь от изолятора: диаметр его штыря должен совпасть с указанным в таблице. Затем выберите пол и фланец под стенку корпуса. Сменный SMA удобен при серийном производстве модулей: изоляторы впаивают на этапе сборки корпуса, а соединители ставят в конце, после настройки и герметизации. При ремонте порт заменяют за минуты, не вскрывая модуль и не нарушая герметичности.
| Параметр | По серии |
|---|---|
| Моделей в серии | 82 |
| Диапазон частот серии | до 26,5 ГГц |
| Соединитель | SMA розетка; SMA вилка |
| Размер ØD | по таблице исполнений (корпусов: 6) |
| Артикул | Соединитель | Размер ØD, мм |
|---|---|---|
| KADAMM СК-SMA(в)-Ф2-Н-S23-01 | SMA вилка | 0,23 |
| KADAMM СК-SMA(в)-Ф2-Н-S23-02 | SMA вилка | 0,23 |
| KADAMM СК-SMA(в)-Ф2-Н-S23-03 | SMA вилка | 0,23 |
| KADAMM СК-SMA(в)-Ф2-Н-S23-04 | SMA вилка | 0,23 |
| KADAMM СК-SMA(в)-Ф2-Н-S30-01 | SMA вилка | 0,3 |
| KADAMM СК-SMA(в)-Ф2-Н-S30-02 | SMA вилка | 0,3 |
| KADAMM СК-SMA(в)-Ф2-Н-S30-03 | SMA вилка | 0,3 |
| KADAMM СК-SMA(в)-Ф2-Н-S30-04 | SMA вилка | 0,3 |
| KADAMM СК-SMA(в)-Ф2-Н-S38-01 | SMA вилка | 0,38 |
| KADAMM СК-SMA(в)-Ф2-Н-S38-02 | SMA вилка | 0,38 |
| KADAMM СК-SMA(в)-Ф2-Н-S38-03 | SMA вилка | 0,38 |
| KADAMM СК-SMA(в)-Ф2-Н-S38-04 | SMA вилка | 0,38 |
| KADAMM СК-SMA(в)-Ф2-Н-S46-01 | SMA вилка | 0,46 |
| KADAMM СК-SMA(в)-Ф2-Н-S46-02 | SMA вилка | 0,46 |
| KADAMM СК-SMA(в)-Ф2-Н-S46-03 | SMA вилка | 0,46 |
| KADAMM СК-SMA(в)-Ф2-Н-S46-04 | SMA вилка | 0,46 |
| KADAMM СК-SMA(в)-Ф2-Н-S51-01 | SMA вилка | 0,51 |
| KADAMM СК-SMA(в)-Ф2-Н-S51-02 | SMA вилка | 0,51 |
| KADAMM СК-SMA(в)-Ф2-Н-S51-03 | SMA вилка | 0,51 |
| KADAMM СК-SMA(в)-Ф2-Н-S51-04 | SMA вилка | 0,51 |
| KADAMM СК-SMA(в)-Ф4-Н-S23-01 | SMA вилка | 0,23 |
| KADAMM СК-SMA(в)-Ф4-Н-S23-02 | SMA вилка | 0,23 |
| KADAMM СК-SMA(в)-Ф4-Н-S23-03 | SMA вилка | 0,23 |
| KADAMM СК-SMA(в)-Ф4-Н-S30-01 | SMA вилка | 0,3 |
| KADAMM СК-SMA(в)-Ф4-Н-S30-02 | SMA вилка | 0,3 |
| KADAMM СК-SMA(в)-Ф4-Н-S30-03 | SMA вилка | 0,3 |
| KADAMM СК-SMA(в)-Ф4-Н-S38-01 | SMA вилка | 0,38 |
| KADAMM СК-SMA(в)-Ф4-Н-S38-02 | SMA вилка | 0,38 |
| KADAMM СК-SMA(в)-Ф4-Н-S38-03 | SMA вилка | 0,38 |
| KADAMM СК-SMA(в)-Ф4-Н-S46-01 | SMA вилка | 0,46 |
| KADAMM СК-SMA(в)-Ф4-Н-S46-02 | SMA вилка | 0,46 |
| KADAMM СК-SMA(в)-Ф4-Н-S46-03 | SMA вилка | 0,46 |
| KADAMM СК-SMA(в)-Ф4-Н-S51-01 | SMA вилка | 0,51 |
| KADAMM СК-SMA(в)-Ф4-Н-S51-02 | SMA вилка | 0,51 |
| KADAMM СК-SMA(в)-Ф4-Н-S51-03 | SMA вилка | 0,51 |
| KADAMM СК-SMA(р)-Ф2-Н-S23-01 | SMA розетка | 0,23 |
| KADAMM СК-SMA(р)-Ф2-Н-S23-02 | SMA розетка | 0,23 |
| KADAMM СК-SMA(р)-Ф2-Н-S23-03 | SMA розетка | 0,23 |
| KADAMM СК-SMA(р)-Ф2-Н-S23-04 | SMA розетка | 0,23 |
| KADAMM СК-SMA(р)-Ф2-Н-S30-01 | SMA розетка | 0,3 |
| KADAMM СК-SMA(р)-Ф2-Н-S30-02 | SMA розетка | 0,3 |
| KADAMM СК-SMA(р)-Ф2-Н-S30-03 | SMA розетка | 0,3 |
| KADAMM СК-SMA(р)-Ф2-Н-S30-04 | SMA розетка | 0,3 |
| KADAMM СК-SMA(р)-Ф2-Н-S38-01 | SMA розетка | 0,38 |
| KADAMM СК-SMA(р)-Ф2-Н-S38-02 | SMA розетка | 0,38 |
| KADAMM СК-SMA(р)-Ф2-Н-S38-03 | SMA розетка | 0,38 |
| KADAMM СК-SMA(р)-Ф2-Н-S38-04 | SMA розетка | 0,38 |
| KADAMM СК-SMA(р)-Ф2-Н-S46-01 | SMA розетка | 0,46 |
| KADAMM СК-SMA(р)-Ф2-Н-S46-02 | SMA розетка | 0,46 |
| KADAMM СК-SMA(р)-Ф2-Н-S46-03 | SMA розетка | 0,46 |
| KADAMM СК-SMA(р)-Ф2-Н-S46-04 | SMA розетка | 0,46 |
| KADAMM СК-SMA(р)-Ф2-Н-S51-01 | SMA розетка | 0,51 |
| KADAMM СК-SMA(р)-Ф2-Н-S51-02 | SMA розетка | 0,51 |
| KADAMM СК-SMA(р)-Ф2-Н-S51-03 | SMA розетка | 0,51 |
| KADAMM СК-SMA(р)-Ф2-Н-S51-04 | SMA розетка | 0,51 |
| KADAMM СК-SMA(р)-Ф2-Н-S91-01 | SMA розетка | 0,91 |
| KADAMM СК-SMA(р)-Ф2-Н-S91-02 | SMA розетка | 0,91 |
| KADAMM СК-SMA(р)-Ф2-Н-S91-03 | SMA розетка | 0,91 |
| KADAMM СК-SMA(р)-Ф2-Н-S91-04 | SMA розетка | 0,91 |
| KADAMM СК-SMA(р)-Ф4-Н-S23-01 | SMA розетка | 0,23 |
| KADAMM СК-SMA(р)-Ф4-Н-S23-02 | SMA розетка | 0,23 |
| KADAMM СК-SMA(р)-Ф4-Н-S23-03 | SMA розетка | 0,23 |
| KADAMM СК-SMA(р)-Ф4-Н-S23-04 | SMA розетка | 0,23 |
| KADAMM СК-SMA(р)-Ф4-Н-S30-01 | SMA розетка | 0,3 |
| KADAMM СК-SMA(р)-Ф4-Н-S30-02 | SMA розетка | 0,3 |
| KADAMM СК-SMA(р)-Ф4-Н-S30-03 | SMA розетка | 0,3 |
| KADAMM СК-SMA(р)-Ф4-Н-S30-04 | SMA розетка | 0,3 |
| KADAMM СК-SMA(р)-Ф4-Н-S38-01 | SMA розетка | 0,38 |
| KADAMM СК-SMA(р)-Ф4-Н-S38-02 | SMA розетка | 0,38 |
| KADAMM СК-SMA(р)-Ф4-Н-S38-03 | SMA розетка | 0,38 |
| KADAMM СК-SMA(р)-Ф4-Н-S38-04 | SMA розетка | 0,38 |
| KADAMM СК-SMA(р)-Ф4-Н-S46-01 | SMA розетка | 0,46 |
| KADAMM СК-SMA(р)-Ф4-Н-S46-02 | SMA розетка | 0,46 |
| KADAMM СК-SMA(р)-Ф4-Н-S46-03 | SMA розетка | 0,46 |
| KADAMM СК-SMA(р)-Ф4-Н-S46-04 | SMA розетка | 0,46 |
| KADAMM СК-SMA(р)-Ф4-Н-S51-01 | SMA розетка | 0,51 |
| KADAMM СК-SMA(р)-Ф4-Н-S51-02 | SMA розетка | 0,51 |
| KADAMM СК-SMA(р)-Ф4-Н-S51-03 | SMA розетка | 0,51 |
| KADAMM СК-SMA(р)-Ф4-Н-S51-04 | SMA розетка | 0,51 |
| KADAMM СК-SMA(р)-Ф4-Н-S91-01 | SMA розетка | 0,91 |
| KADAMM СК-SMA(р)-Ф4-Н-S91-02 | SMA розетка | 0,91 |
| KADAMM СК-SMA(р)-Ф4-Н-S91-03 | SMA розетка | — |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–26,5 |
| КСВН, не более | 1,15 |
| Материал | пассивированная нержавеющая сталь |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: SMA розетка; SMA вилка. |
| Размер ØD, мм | Габаритные и присоединительные размеры по чертежу серии. В серии: по таблице исполнений (корпусов: 6). |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-С-SMA: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Пол, тип фланца и диаметр штыря изолятора, на который ставится соединитель.
Все 82 модели серии KADAMM СК-С-SMA работают в диапазоне до 26,5 ГГц.
Соединители серии KADAMM СК-С-SMA — SMA; по моделям: KADAMM СК-SMA(р)-Ф2-Н-S23-01 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-S30-01 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-S38-01 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-S46-01 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-S51-01 — SMA розетка; KADAMM СК-SMA(р)-Ф2-Н-S91-01 — SMA розетка; ещё 76 в таблице исполнений.
У всех 82 модели серии KADAMM СК-С-SMA: Диапазон частот, ГГц — 0–26,5; КСВН — 1,15; Материал — пассивированная нержавеющая сталь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-С-SMA — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-С-SMA могут уточняться без уведомления.
Поставляем Разъёмы приборные сменные SMA, фланцевое крепление KADAMM СК-С-SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
