Цену и сроки подтвердит менеджер.

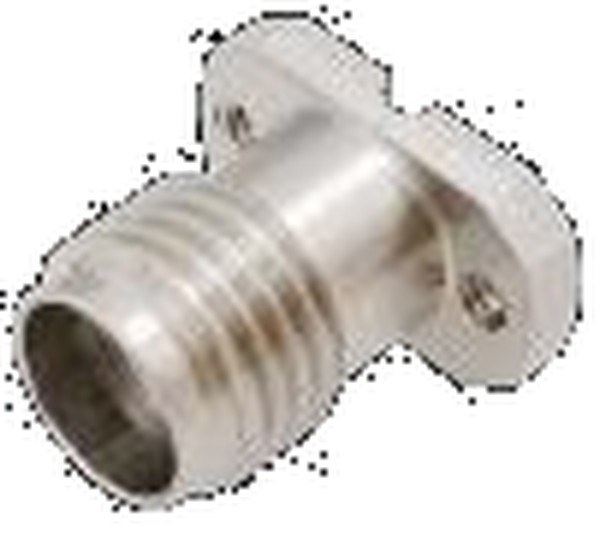

Разъёмы приборные с металлическим выводом SMP, с ограниченной фиксацией: 8 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-МВ-SMP-ОФ — 8 моделей в диапазоне до 40 ГГц, соединители SMP. Модели различаются: КСВН, материал, размер ØD, размер L1, размер L2.
В серии KADAMM СК-МВ-SMP-ОФ — 8 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.
По таблице исполнений KADAMM СК-МВ-SMP-ОФ: КСВН от 1,25 до 1,3 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Приборные вилки SMP с металлическим выводом, ограниченная фиксация. Вилка SMP с ограниченной фиксацией удерживает ответную часть с умеренным усилием: соединение надёжно в работе, но легко разъединяется при извлечении модуля. Такое исполнение ставят на модули, которые вдвигаются в корпус и стыкуются через переходы-«пули». При разборке «пуля» остаётся на стороне с полной фиксацией, а модуль с ограниченной фиксацией освобождается без усилия. Металлический вывод паяется к линии платы. Сочетание полной и ограниченной фиксации на двух сторонах межплатного соединения — обычная практика проектирования; подбирайте исполнения парами. Вилки с ограниченной фиксацией выбирают и для портов, к которым часто подключают кабели SMP при настройке: кабель снимается без большого усилия, и вывод не нагружается при расстыковке. Материал корпуса и рабочий диапазон моделей приведены в таблице.
| Параметр | По серии |
|---|---|
| Моделей в серии | 8 |
| Диапазон частот серии | до 40 ГГц |
| КСВН | 1,25–1,3 |
| Материал | ковар с золочением; ковар |
| Размер ØD | 4,2; 4,9; 3,7 |
| Размер L1 | по таблице исполнений (корпусов: 4) |
| Размер L2 | 1,5; 1,6 |
| Размер L3 | 1,8; 2,8; 1,6 |
| Позиция | KADAMM СК-MB-M38-02; (резьбовое соединение) |
| Размер L4 | 1,75; 1,9 |
| Артикул | КСВН | Материал | Размер ØD, мм | Размер L1, мм | Размер L2, мм | Размер L3, мм | Позиция | Размер L4, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM СК-MB-M38-01-1 | 1,3 | ковар с золочением | — | — | — | — | KADAMM СК-MB-M38-02 | — |
| KADAMM СК-MB-M38-03-2 | 1,3 | ковар с золочением | — | — | — | — | (резьбовое соединение) | — |
| KADAMM СК-MO-M38-01 | 1,25 | ковар | 4,2 | 4,55 | 1,5 | 1,8 | — | 1,75 |
| KADAMM СК-MO-M38-02 | 1,25 | ковар | 3,7 | 3,6 | 1,5 | 2,8 | — | 1,9 |
| KADAMM СК-MO-M38-03 | 1,25 | ковар | 3,7 | 3,6 | 1,6 | 1,6 | — | - |
| KADAMM СК-MO-M38-04 | 1,25 | ковар | 4,9 | 1,5 | — | — | — | — |
| KADAMM СК-MO-M38-05 | 1,25 | ковар | 4,9 | 3,5 | — | — | — | — |
| KADAMM СК-MYB-M38-01 | 1,3 | ковар с золочением | — | — | — | — | — | — |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| Соединитель | SMP вилка |
| Параметр | Что означает |
|---|---|
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,25–1,3. |
| Материал | Материал корпуса и покрытие: нержавеющая сталь — износостойкость резьбы, латунь или бериллиевая бронза с золочением — проводимость и пайка. В серии: ковар с золочением; ковар. |
| Размер ØD, мм | Габаритные и присоединительные размеры по чертежу серии. В серии: 4,2; 4,9; 3,7. |
Выбор внутри серии KADAMM СК-МВ-SMP-ОФ: КСВН — от 1,25 у KADAMM СК-MO-M38-01 до 1,3 у KADAMM СК-MYB-M38-01.
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-МВ-SMP-ОФ: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
На той стороне межплатного соединения, которую нужно снимать без «пули».
Все 8 моделей серии KADAMM СК-МВ-SMP-ОФ работают в диапазоне до 40 ГГц.
У всех 8 моделей серии KADAMM СК-МВ-SMP-ОФ: Диапазон частот, ГГц — 0–40; Соединитель — SMP вилка.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-МВ-SMP-ОФ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-МВ-SMP-ОФ могут уточняться без уведомления.
Поставляем Разъёмы приборные с металлическим выводом SMP, с ограниченной фиксацией KADAMM СК-МВ-SMP-ОФ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
