Разъёмы 1,0 мм на плату торцевые (end launch): 2 модели. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-ТП-1,0 — 2 модели в диапазоне до 110 ГГц, соединители 1,0 мм. Модели различаются: описание.
В серии KADAMM СК-ТП-1,0 — 2 модели. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.

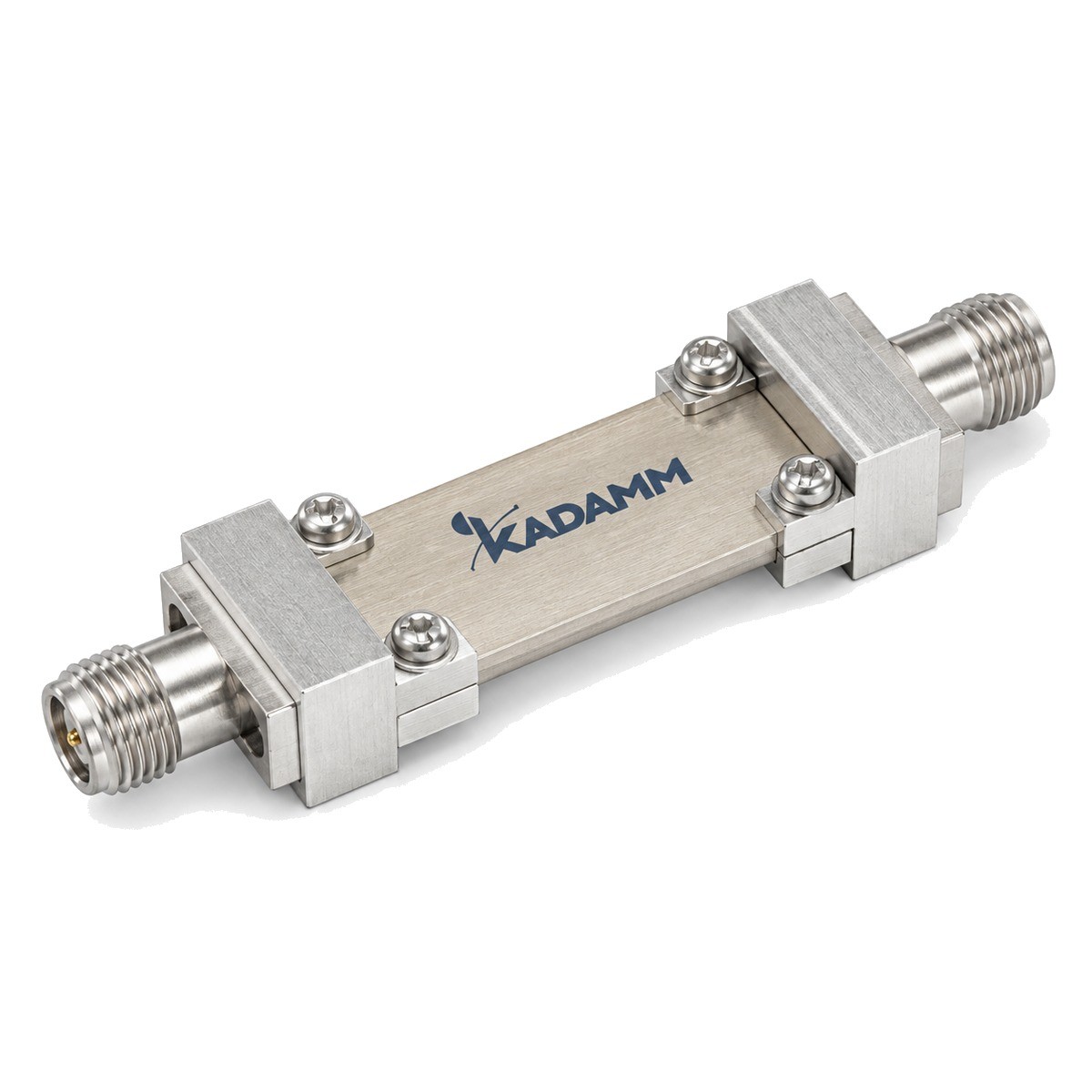

Торцевые соединители 1,0 мм на плату (end launch). Торцевой соединитель на плату ставится на край печатной платы: корпус охватывает кромку или прижимается к ней винтами, а тонкий центральный штырь ложится на сигнальный проводник линии. Пайка в зоне перехода либо не нужна, либо сведена к минимуму, поэтому соединитель можно снять и поставить на другую плату — это удобно при отладке и измерении плат миллиметрового диапазона. Класс 1,0 мм применяют для самых высокочастотных плат, где переход «коаксиал — линия» должен быть почти невидимым для сигнала. Здесь всё определяется топологией: копланарная линия с заземлением, ряд переходных отверстий у кромки и точно выдержанная ширина проводника под штырь. Без согласованной топологии соединитель не покажет своих возможностей. Перед заказом сверьте толщину платы и диаметр штыря с чертежом серии. Сам соединитель с портом 1,0 мм требует того же обращения, что и прецизионный порт прибора.
| Параметр | По серии |
|---|---|
| Моделей в серии | 2 |
| Диапазон частот серии | до 110 ГГц |
| Описание | 1 |
| Артикул | Описание |
|---|---|
| KADAMM СК-1,0(р)-Т-1 | 1,0 мм (р), Ø0,13 мм |
| KADAMM СК-1-1 | 1,0 мм (в), Ø0,13 мм |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–110 |
| КСВН, не более | вилка: 1,6; розетка: 2 |
| Соединитель | 1,0 мм |
| Материал | нержавеющая сталь & никелированная латунь |
| Параметр | Что означает |
|---|---|
| Описание | Расшифровка исполнения модели. В серии: 1. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-ТП-1,0: разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Обычно нет: штырь прижимается к проводнику, а корпус фиксируется винтами; так соединитель можно переставлять между платами.
Все 2 модели серии KADAMM СК-ТП-1,0 работают в диапазоне до 110 ГГц.
У всех 2 модели серии KADAMM СК-ТП-1,0: Диапазон частот, ГГц — 0–110; КСВН — вилка: 1,6; розетка: 2; Соединитель — 1,0 мм; Материал — нержавеющая сталь & никелированная латунь.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ТП-1,0 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ТП-1,0 могут уточняться без уведомления.
Поставляем Разъёмы 1,0 мм на плату торцевые (end launch) KADAMM СК-ТП-1,0 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
