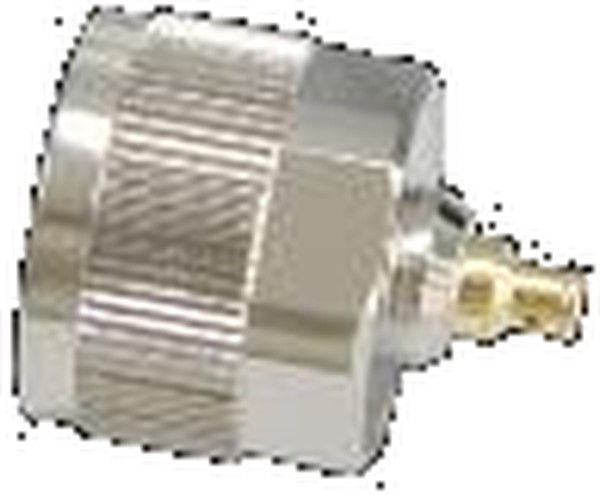

Разъёмы для печатных плат SMP и SSMP (SMPM): 22 модели. Соединители под монтаж на плату, на приборную панель и на кабель; характеристики — в таблице исполнений.
Состав серии KADAMM СК-ПП-SMP: 22 модели, диапазон до 65 ГГц, соединители SMP, SSMP. Модели отличаются друг от друга по параметрам: частоты, КСВН, материал, фланец, диаметр вывода.
Состав серии KADAMM СК-ПП-SMP — 22 модели. В заголовке группы — общие для неё частоты, КСВН и материал; размеры контакта даны по моделям.
Соединитель служит выводом тракта: в кабель, на дорожку платы, сквозь стенку корпуса модуля. Вилка и розетка должны быть одного типа: разные типы между собой без перехода не собираются.
Предел по частоте ставит появление высших типов волн, а оно зависит от поперечного размера коаксиального канала: меньше канал — выше предел. Малые типы поэтому уходят выше по частоте, крупные выигрывают в допустимой мощности.
Если свести таблицу исполнений KADAMM СК-ПП-SMP: КСВН от 1,15 до 1,3 — у каждой модели своё значение. Норма задана отдельно для каждого артикула, поэтому сравнивать нужно строку конкретной модели.
| Параметр | По серии |
|---|---|
| Моделей в серии | 22 |
| Диапазон частот серии | до 65 ГГц |
| КСВН | 1,15–1,6 |
| Соединитель | по таблице исполнений (вариантов: 8) |
| Материал | с золочением латунь; латунь (золочение или никелирование), нержавеющая сталь или ковар |
| Фланец, отверстий | 4 |
| Диаметр вывода | 0,38–0,9 мм |
| Артикул | Частоты, ГГц | КСВН | Соединитель | Материал | Фланец, отверстий | Диаметр вывода, мм |
|---|---|---|---|---|---|---|
| KADAMM СК-SMP(в)-ОФ-Л-B20-01 | 0–40 | — | SMP вилка с ограниченной фиксацией | с золочением латунь | — | — |
| KADAMM СК-SMP(в)-П-О1 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | — | 0,7 |
| KADAMM СК-SMP(в)-П-О2 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | 0,4 |
| KADAMM СК-SMP(в)-П-О3 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | — | 0,38 |
| KADAMM СК-SMP(в)-П-О4 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | — | 0,6 |
| KADAMM СК-SMP(в)-П-О5 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | — | — |
| KADAMM СК-SMP(в)-П-О6 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | — | 0,4 |
| KADAMM СК-SMP(в)-П-О7 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | — |
| KADAMM СК-SMP(в)-ПФ-Л-B38-01 | 0–18 | — | SMP вилка с полной фиксацией | с золочением латунь | — | — |
| KADAMM СК-SMP(в)-ПФ-Л-B70-02 | 0–18 | — | SMP вилка с полной фиксацией | с золочением латунь | — | — |
| KADAMM СК-SMP(в)-У-П-О1 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP вилка, угловой | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | — |
| KADAMM СК-SMP(в)-У-П-О2 | 0–40 | 1,3 (до 18 ГГц); 1,4 (18–26,5) | SMP вилка, угловой | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | 0,7 |
| KADAMM СК-SMP(р)-П-О1 | 0–40 | 1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40) | SMP розетка | латунь (золочение или никелирование), нержавеющая сталь или ковар | — | — |
| KADAMM СК-SSMP(в)-П-О1 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | — | — |
| KADAMM СК-SSMP(в)-П-О2 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | 0,7 |
| KADAMM СК-SSMP(в)-П-О3 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | — |
| KADAMM СК-SSMP(в)-П-О4 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | — |
| KADAMM СК-SSMP(в)-П-О5 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | 0,5 |
| KADAMM СК-SSMP(в)-П-О6 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) вилка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | 0,9 |
| KADAMM СК-SSMP(в)-У-П-О1 | 0–65 | 1,3 (до 18 ГГц) | SSMP (SMPM) вилка, угловой | латунь (золочение или никелирование), нержавеющая сталь или ковар | — | — |
| KADAMM СК-SSMP(р)-П-О1 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) розетка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | — |
| KADAMM СК-SSMP(р)-П-О2 | 0–65 | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) | SSMP (SMPM) розетка | латунь (золочение или никелирование), нержавеющая сталь или ковар | 4 | 0,7 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Монтаж | на печатную плату |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Эти величины нормированы лишь для некоторых моделей; пустая ячейка означает, что норма не установлена.
| Параметр | Значение |
|---|---|
| Монтажное отверстие, мм | Ø4,45 — KADAMM СК-SSMP(в)-П-О3 |
| Параметр | Что означает |
|---|---|
| Соединитель | Тип соединителя и пол: вилка — со штырём, розетка — с гнездом; прямое или угловое исполнение. В серии: по таблице исполнений (вариантов: 8). |
| Диапазон частот, ГГц | Диапазон, в котором нормирован КСВН соединителя; на краю диапазона согласование хуже. В серии: 0–65 ГГц. |
| КСВН | Предельное отражение соединителя во всём диапазоне. В серии: 1,15–1,6. |
| Материал | Материал корпуса и покрытие: нержавеющая сталь — износостойкость резьбы, латунь или бериллиевая бронза с золочением — проводимость и пайка. В серии: с золочением латунь; латунь (золочение или никелирование), нержавеющая сталь или ковар. |
| Фланец, отверстий | Число отверстий фланца: двух- или четырёхточечное крепление. В серии: 4. |
| Диаметр вывода, мм | Диаметр центрального вывода — под отверстие в изоляторе или ширину линии платы. В серии: 0,38–0,9 мм. |
Разброс параметров внутри серии KADAMM СК-ПП-SMP: КСВН — от 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) у KADAMM СК-SSMP(в)-П-О1 до 1,3 (до 18 ГГц) у KADAMM СК-SSMP(в)-У-П-О1.
Монтаж кабельных сборок и измерительных линий, выводы с печатных плат и из корпусов модулей СВЧ.
Модель серии KADAMM СК-ПП-SMP поставляется так: разъём и паспорт изделия.
Слабо затянутая гайка — плавающий контакт и скачущий КСВН; перетянутая — смятые проводники и резьба.
С тарированным ключом усилие затяжки одинаково от сборки к сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Общий диапазон KADAMM СК-ПП-SMP — до 65 ГГц. Например: KADAMM СК-SMP(в)-ОФ-Л-B20-01 — 0–40; KADAMM СК-SMP(в)-ПФ-Л-B38-01 — 0–18; KADAMM СК-SMP(в)-ПФ-Л-B70-02 — 0–18; KADAMM СК-SMP(в)-П-О1 — 0–40; KADAMM СК-SMP(в)-П-О2 — 0–40; KADAMM СК-SMP(в)-П-О3 — 0–40; KADAMM СК-SMP(в)-П-О4 — 0–40; KADAMM СК-SMP(в)-П-О5 — 0–40; полный перечень (ещё 14) — в таблице исполнений.
Соединители серии KADAMM СК-ПП-SMP — SMP, SSMP; по моделям: KADAMM СК-SMP(в)-ОФ-Л-B20-01 — SMP вилка с ограниченной фиксацией; KADAMM СК-SMP(в)-ПФ-Л-B38-01 — SMP вилка с полной фиксацией; KADAMM СК-SMP(в)-ПФ-Л-B70-02 — SMP вилка с полной фиксацией; KADAMM СК-SMP(в)-П-О1 — SMP вилка; KADAMM СК-SMP(в)-П-О2 — SMP вилка; KADAMM СК-SMP(в)-П-О3 — SMP вилка; ещё 16 в таблице исполнений.
По всей серии (22 модели, KADAMM СК-ПП-SMP) неизменны: Монтаж — на печатную плату, Исполнения по чертежу заказчика — по запросу — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-ПП-SMP — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-ПП-SMP могут уточняться без уведомления.
Поставляем Разъёмы для печатных плат SMP и SSMP (SMPM) KADAMM СК-ПП-SMP под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
