Разъёмы приборные с металлическим выводом SSMA: 5 моделей. Разъёмы для печатных плат, приборных панелей и кабелей — параметры в таблице.
Серия KADAMM СК-SSMA(р) — 5 моделей в диапазоне до 40 ГГц, соединители SSMA. Модели различаются: вариант исполнения.
В серии KADAMM СК-SSMA(р) — 5 моделей. Общие параметры (диапазон частот, КСВН, материал) приведены в заголовке группы, размеры контакта — для каждой модели.
Соединитель выводит СВЧ-сигнал на кабель, печатную плату или через стенку корпуса блока. Соединение собирается из двух частей — вилки и розетки одного типа; пара разных типов без перехода не сочленяется.
Предельная частота соединителя определяется размером его коаксиального канала: чем он меньше, тем выше частота, на которой ещё нет высших типов волн. Поэтому миниатюрные типы работают выше по частоте, а крупные пропускают большую мощность.

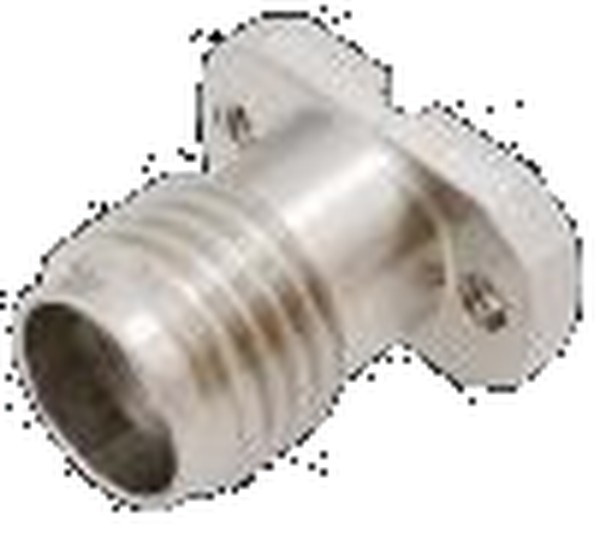

Приборные розетки SSMA с металлическим выводом. Приборная розетка SSMA с металлическим выводом ставится в стенку компактного модуля, а штырь вывода припаивается к линии на плате. Серия включает исполнения с двух- и четырёхточечным фланцем и варианты формы вывода. Варианты исполнения в таблице отличаются деталями конструкции, а размеры вывода и диэлектрической части заданы для всей серии. По ним подготавливают отверстие в стенке и площадку на плате. SSMA выбирают для модулей, где важны малый шаг портов и частота выше удобного предела SMA. Перед пайкой вывода розетку закрепляют на стенке, затем совмещают вывод с линией и паяют без натяга. При замене соединитель отпаивают, не перегревая плату, и ставят новый того же варианта исполнения. Такие розетки встречаются в компактных приёмо-передающих модулях и в многоканальных блоках с малым шагом портов.
| Параметр | По серии |
|---|---|
| Моделей в серии | 5 |
| Диапазон частот серии | до 40 ГГц |
| Вариант исполнения | a; b |
| Артикул | Вариант исполнения |
|---|---|
| KADAMM СК-SSMA(р)-Ф2-Н-M60-01 | a |
| KADAMM СК-SSMA(р)-Ф2-Н-M60-02 | b |
| KADAMM СК-SSMA(р)-Ф2-Н-M60-03 | — |
| KADAMM СК-SSMA(р)-Ф2-Н-M60-04 | — |
| KADAMM СК-SSMA(р)-Ф4-Н-M60-01 | — |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| КСВН, не более | 1,2 |
| Соединитель | SSMA розетка |
| Размер ØD1, мм | 2,8 |
| Размер ØD2, мм | 0,6 |
| Размер L1, мм | 3,1 |
| Размер L2, мм | 2 |
| Материал | пассивированная нержавеющая сталь |
| Параметр | Что означает |
|---|---|
| Вариант исполнения | Вариант одной конструкции — по длине вывода, покрытию или способу крепления. В серии: a; b. |
Изготовление кабельных сборок, вывод сигнала из корпусов СВЧ-модулей и с печатных плат, сборка измерительных трактов.
Комплект поставки модели серии KADAMM СК-SSMA(р): разъём, паспорт изделия.
Недотянутая гайка даёт нестабильный контакт и скачки КСВН, перетянутая — сминает проводники и резьбу.
Тарированный ключ даёт одинаковое усилие при каждой сборке.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Конструктивными деталями фланца и вывода; размеры сопряжения общие для серии и указаны в таблице.
Все 5 моделей серии KADAMM СК-SSMA(р) работают в диапазоне до 40 ГГц.
У всех 5 моделей серии KADAMM СК-SSMA(р): Диапазон частот, ГГц — 0–40; КСВН — 1,2; Соединитель — SSMA розетка; Размер ØD1, мм — 2,8; Размер ØD2, мм — 0,6.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СК-SSMA(р) — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СК-SSMA(р) могут уточняться без уведомления.
Поставляем Разъёмы приборные с металлическим выводом SSMA KADAMM СК-SSMA(р) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
