Калибровочные наборы для ВАЦ KADAMM КНВ Калибровочные наборы для ВАЦ KADAMM КНВ

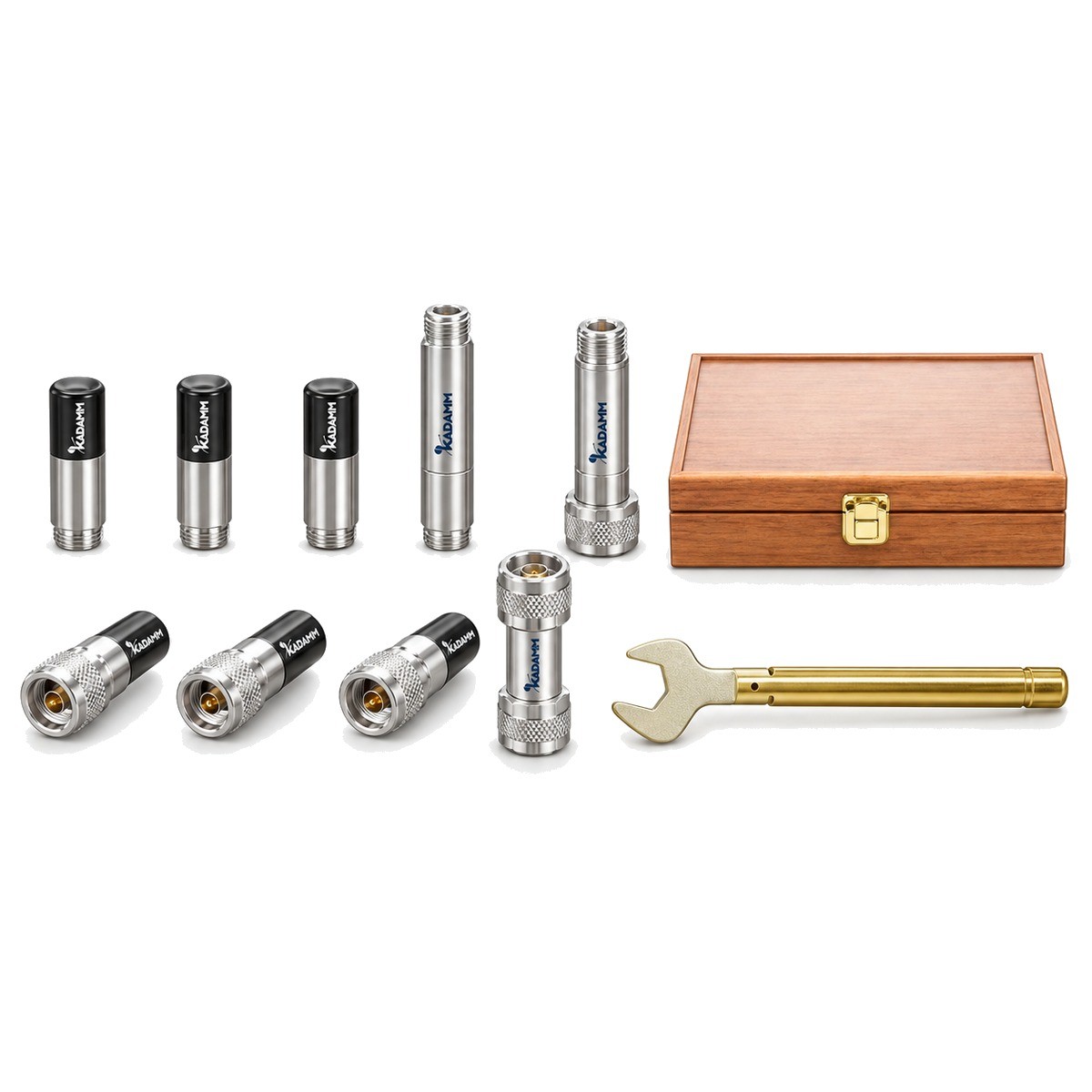

Калибровочные наборы для ВАЦ KADAMM КНВ

Код: KADAMM КНВ
Калибровочные наборы для ВАЦ KADAMM КНВ
KADAMM КНВ — техническое описание (PDF) KADAMM — каталог СВЧ-компонентов (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Калибровочные наборы для ВАЦ

Калибровочные наборы для ВАЦ KADAMM КНВ

Калибровочные наборы для ВАЦ: 141 модель. Меры для калибровки векторных анализаторов цепей и принадлежности.

KADAMM КНВ
до 67 ГГц
Диапазон частот
141
Моделей в серии
N
Соединитель

Описание

Серия KADAMM КНВ — 141 модель в диапазоне до 67 ГГц, соединители N, 3,5 мм, 2,92 мм, 1,85 мм, 2,4 мм. Модели различаются: частоты, количество в наборе, набор: холостой ход (в), набор: короткое замыкание (в), набор: нагрузка (в).

Калибровочный набор содержит меры — нагрузки холостого хода, короткого замыкания, согласованные нагрузки — и переходы, по которым векторный анализатор цепей (ВАЦ) исключает систематические погрешности измерительных портов.

В серии KADAMM КНВ — 141 модель: наборы и отдельные меры для соединителей разных типов; состав набора и параметры — в таблице.

Калибровочный набор — комплект мер с известными свойствами, по которым векторный анализатор цепей (ВАЦ) определяет и исключает систематические погрешности своих измерительных портов, кабелей и переходов. Без калибровки ВАЦ измеряет объект вместе с собственными погрешностями тракта.

Серия включает и полные наборы, и отдельные меры для пополнения наборов — под коаксиальные соединители разных типов и полов.

Без калибровки анализатор цепей измеряет не только испытуемое устройство, но и собственные кабели и переходы. Набор мер позволяет вычесть их влияние.

Эталонные отражения — короткозамкнутая, разомкнутая и согласованная меры — подключают к концу измерительного кабеля, и прибор рассчитывает поправки; после этого результат относится к торцу соединителя устройства. Зонды решают ту же задачу для измерений поля возле антенны и на кристаллах.

Устройство и принцип работы

В набор входят меры холостого хода (Open), короткого замыкания (Short), согласованные нагрузки (Termination) в вилочном и розеточном исполнении, переходы между полами соединителей и тарированный ключ. Каждая мера изготовлена с жёсткими допусками и описана набором коэффициентов модели, которые вводятся в анализатор.

При калибровке к порту поочерёдно подключают меры с известным отражением. Сравнивая измеренные значения с известными, ВАЦ вычисляет поправочные коэффициенты: направленность, согласование источника, частотную неравномерность отражения и передачи. Затем эти поправки применяются ко всем измерениям.

Ключевые особенности

Диапазон до 67 ГГцСерия KADAMM КНВ перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka, V.
141 модель в серииРазличаются: частоты, количество в наборе, набор: холостой ход (в), набор: короткое замыкание (в), набор: нагрузка (в).
Полный составМеры холостого хода, короткого замыкания, согласованные нагрузки, переходы, ключ — по составу набора.
Типы соединителейНаборы под соединители N, 3,5 мм, 2,92 мм, 1,85 мм, 2,4 мм.
Отдельные мерыМеры и переходы можно заказать отдельно для пополнения набора.
Параметры мерДиапазон частот и параметры — в таблице.

Серия в цифрах

ПараметрПо серии
Моделей в серии141
Диапазон частот сериидо 67 ГГц
Соединительпо таблице исполнений (вариантов: 7)
Количество в наборе1–10
Набор: Open M√; ×; √ (бесполый)
Набор: Short M√; ×; √ (бесполый)
Набор: Termination M√; ×; √ (бесполый)
Набор: тарированный ключ√; ×
Набор: Open F√; ×
Набор: Short F√; ×; 7 мм: холостой ход & короткое замыкание & нагрузка; 7 мм: нагрузка

Чем отличается от других исполнений

Волноводный калибровочный набор (серия КНВ-В)Меры для волноводных портов анализатора.
Набор для Н-образных волноводов (серия КНВ-ВН)Меры для двухгребневых волноводных трактов.
Электронный калибраторБыстрее в работе, но для поверки и прослеживаемости часто используют механические меры.

Исполнения серии

АртикулЧастоты, ГГцСоединительКоличество в набореНабор: холостой ход (в)Набор: короткое замыкание (в)Набор: нагрузка (в)Набор: тарированный ключНабор: холостой ход (р)Набор: короткое замыкание (р)
KADAMM КНВ-18-10–187 мм1××××××
KADAMM КНВ-18-20–187 мм1××××××
KADAMM КНВ-1C-F-9-10–9L161××××√×
KADAMM КНВ-1C-F-9-20–9L161×××××√
KADAMM КНВ-1C-M-9-10–9L161√×××××
KADAMM КНВ-1C-M-9-20–9L161×√××××
KADAMM КНВ-2,92(в)-2,92(в)-C0–402,92 мм1××××××
KADAMM КНВ-2,92(в)-2,92(р)-C0–402,92 мм1××××××
KADAMM КНВ-2,92(р)-2,92(р)-C0–402,92 мм1××××××
KADAMM КНВ-2-50-100,1–502,4 мм10√√√√√√
KADAMM КНВ-3,5(в)-3,5(в)-C0–93,5 мм1××××××
KADAMM КНВ-3,5(в)-3,5(в)-C-10–26,53,5 мм1××××××
KADAMM КНВ-3,5(в)-3,5(в)-C-20–63,5 мм1××××××
KADAMM КНВ-3,5(в)-3,5(р)-C0–93,5 мм1××××××
KADAMM КНВ-3,5(в)-3,5(р)-C-10–26,53,5 мм1××××××
KADAMM КНВ-3,5(в)-3,5(р)-C-20–63,5 мм1××××××
KADAMM КНВ-3,5(р)-3,5(р)-C-20–93,5 мм1××××××
KADAMM КНВ-3,5(р)-3,5(р)-C-30–26,53,5 мм1××××××
KADAMM КНВ-3,5(р)-3,5(р)-C-40–63,5 мм1××××××
KADAMM КНВ-3-26,5-1-100–26,53,5 мм10√√√√√√
KADAMM КНВ-3-26,5-1-3F0–26,53,5 мм3××××√√
KADAMM КНВ-3-26,5-1-3M0–26,53,5 мм3√√√×××
KADAMM КНВ-3-26,5-1-60–26,53,5 мм6√√√×√√
KADAMM КНВ-3-26,5-3-3M0–26,53,5 мм3 в 1√√√×××
KADAMM КНВ-3-26,5-3-F0–26,53,5 мм3 в 1××××√√
KADAMM КНВ-3-26,5-90–26,53,5 мм9√√√√√√
KADAMM КНВ-3-6-2-100–63,5 мм10√√√√√√
KADAMM КНВ-3-6-2-3F0–63,5 мм3××××√√
KADAMM КНВ-3-6-2-3M0–63,5 мм3√√√×××
KADAMM КНВ-3-6-2-60–63,5 мм6√√√×√√
KADAMM КНВ-3-9-1-100–93,5 мм10√√√√√√
KADAMM КНВ-3-9-1-3F0–93,5 мм3××××√√
KADAMM КНВ-3-9-1-3M0–93,5 мм3√√√×××
KADAMM КНВ-3-9-1-60–93,5 мм6√√√×√√
KADAMM КНВ-3-9-3-F0–93,5 мм3 в 1××××√√
KADAMM КНВ-3-9-3-M0–93,5 мм3 в 1√√√×××
KADAMM КНВ-3-C-F-26,5-10–26,53,5 мм1××××××
KADAMM КНВ-3-C-F-6-20–63,5 мм1××××××
KADAMM КНВ-3-C-F-9-10–93,5 мм1××××××
KADAMM КНВ-3-C-M-26,5-10–26,53,5 мм1××√×××
KADAMM КНВ-3-C-M-6-20–63,5 мм1××√×××
KADAMM КНВ-3-C-M-9-10–93,5 мм1××√×××
KADAMM КНВ-31-CK0–26,53,5 мм1×××√××
KADAMM КНВ-3C-F-26,5-1-10–26,53,5 мм1××××√×
KADAMM КНВ-3C-F-26,5-1-20–26,53,5 мм1×××××√
KADAMM КНВ-3C-F-6-2-10–63,5 мм1××××√×
KADAMM КНВ-3C-F-6-2-20–63,5 мм1×××××√
KADAMM КНВ-3C-F-9-1-10–93,5 мм1××××√×
KADAMM КНВ-3C-F-9-1-20–93,5 мм1×××××√
KADAMM КНВ-3C-M-26,5-1-10–26,53,5 мм1√×××××
KADAMM КНВ-3C-M-26,5-1-20–26,53,5 мм1×√××××
KADAMM КНВ-3C-M-6-2-10–63,5 мм1√×××××
KADAMM КНВ-3C-M-6-2-20–63,5 мм1×√××××
KADAMM КНВ-3C-M-9-1-10–93,5 мм1√×××××
KADAMM КНВ-3C-M-9-1-20–93,5 мм1×√××××
KADAMM КНВ-7-18-50–187 мм5√ (бесполый)√ (бесполый)√ (бесполый)√——
KADAMM КНВ-F-18-1-10–18N1××××√×
KADAMM КНВ-F-18-1-20–18N1×××××√
KADAMM КНВ-F-40-1-10–402,92 мм1××××√×
KADAMM КНВ-F-40-1-20–402,92 мм1×××××√
KADAMM КНВ-F-6-1-10–6N1××××√×
KADAMM КНВ-F-6-1-20–6N1×××××√
KADAMM КНВ-F-6-2-10–6N1××××√×
KADAMM КНВ-F-6-2-20–6N1×××××√
KADAMM КНВ-F-9-1-10–9N1××××√×
KADAMM КНВ-F-9-1-20–9N1×××××√
KADAMM КНВ-J-18-60–187 мм6×××√×7 мм: холостой ход & короткое замыкание & нагрузка
KADAMM КНВ-J-C-180–187 мм1×××××7 мм: нагрузка
KADAMM КНВ-J1-CK0–187 мм1×××√××
KADAMM КНВ-K-40-1-100–402,92 мм10√√√√√√
KADAMM КНВ-K-40-1-3F0–402,92 мм3××××√√
KADAMM КНВ-K-40-1-3M0–402,92 мм3√√√×××
KADAMM КНВ-K-40-1-60–402,92 мм6√√√×√√
KADAMM КНВ-K-40-90–402,92 мм9√√√√√√
KADAMM КНВ-K-C-F-40-10–402,92 мм1××××××
KADAMM КНВ-K-C-M-40-10–402,92 мм1××√×××
KADAMM КНВ-K1-CK0–402,92 мм1×××√××
KADAMM КНВ-L1-9-1-3F0–9L163××××√√
KADAMM КНВ-L1-9-1-3M0–9L163√√√×××
KADAMM КНВ-L1-9-1-60–9L166√√√×√√
KADAMM КНВ-L1-9-100–9L1610√√√√√√
KADAMM КНВ-L1-C-F-90–9L161××××××
KADAMM КНВ-L1-C-M-90–9L161××√×××
KADAMM КНВ-L11-CK0–9L161×××√××
KADAMM КНВ-L16(в)-L16(в)-C0–9L161××××××
KADAMM КНВ-L16(в)-L16(р)-C0–9L161××××××
KADAMM КНВ-L16(р)-L16(р)-C0–9L161××××××
KADAMM КНВ-M-18-1-10–18N1√×××××
KADAMM КНВ-M-18-1-20–18N1×√××××
KADAMM КНВ-M-40-1-10–402,92 мм1√×××××
KADAMM КНВ-M-40-1-20–402,92 мм1×√××××
KADAMM КНВ-M-6-1-10–6N1√×××××
KADAMM КНВ-M-6-1-20–6N1×√××××
KADAMM КНВ-M-6-2-10–6N1√×××××
KADAMM КНВ-M-6-2-20–6N1×√××××
KADAMM КНВ-M-9-1-10–9N1√×××××
KADAMM КНВ-M-9-1-20–9N1×√××××
KADAMM КНВ-N(в)-JC0–187 мм1××××××
KADAMM КНВ-N(в)-N(в)-C0–9N1××××××
KADAMM КНВ-N(в)-N(в)-C-10–18N1××××××
KADAMM КНВ-N(в)-N(в)-C-20–6N1××××××
KADAMM КНВ-N(в)-N(р)-C0–9N1××××××
KADAMM КНВ-N(в)-N(р)-C-10–18N1××××××
KADAMM КНВ-N(в)-N(р)-C-20–6N1××××××
KADAMM КНВ-N(р)-JC0–187 мм1××××××
KADAMM КНВ-N(р)-N(р)-C0–9N1××××××
KADAMM КНВ-N(р)-N(р)-C-10–18N1××××××
KADAMM КНВ-N(р)-N(р)-C-20–6N1××××××
KADAMM КНВ-N(р)-N(р)-C-30–4N1××××××
KADAMM КНВ-N-18-1-100–18N10√√√√√√
KADAMM КНВ-N-18-1-3F0–18N3××××√√
KADAMM КНВ-N-18-1-3M0–18N3√√√×××
KADAMM КНВ-N-18-1-60–18N6√√√×√√
KADAMM КНВ-N-4-3-F0–4N3 в 1××××√√
KADAMM КНВ-N-4-3-M0–4N3 в 1√√√×××
KADAMM КНВ-N-6-1-100–6N10√√√√√√
KADAMM КНВ-N-6-1-3F0–6N3××××√√
KADAMM КНВ-N-6-1-3M0–6N3√√√×××
KADAMM КНВ-N-6-1-60–6N6√√√×√√
KADAMM КНВ-N-6-2-100–6N10√√√√√√
KADAMM КНВ-N-6-2-3F0–6N3××××√√
KADAMM КНВ-N-6-2-3M0–6N3√√√×××
KADAMM КНВ-N-6-2-60–6N6√√√×√√
KADAMM КНВ-N-6-3-F0–6N3 в 1××××√√
KADAMM КНВ-N-6-3-M0–6N3 в 1√√√×××
KADAMM КНВ-N-9-1-100–9N10√√√√√√
KADAMM КНВ-N-9-1-3F0–9N3××××√√
KADAMM КНВ-N-9-1-3M0–9N3√√√×××
KADAMM КНВ-N-9-1-60–9N6√√√×√√
KADAMM КНВ-N-9-3-F0–9N3 в 1××××√√
KADAMM КНВ-N-9-3-M0–9N3 в 1√√√×××
KADAMM КНВ-N-C-F-18-10–18N1××××××
KADAMM КНВ-N-C-F-6-10–6N1××××××
KADAMM КНВ-N-C-F-6-20–6N1××××××
KADAMM КНВ-N-C-F-9-10–9N1××××××
KADAMM КНВ-N-C-M-18-10–18N1××√×××
KADAMM КНВ-N-C-M-6-10–6N1××√×××
KADAMM КНВ-N-C-M-6-20–6N1××√×××
KADAMM КНВ-N-C-M-9-10–9N1××√×××
KADAMM КНВ-N1-CK0–18N1×××√××
KADAMM КНВ-V-67-100–671,85 мм10√√√√√√

При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Мерахолостой ход (7 мм, бесполый) — KADAMM КНВ-18-1; короткое замыкание (7 мм, бесполый) — KADAMM КНВ-18-2
КСВН нагрузки1,04, не более — KADAMM КНВ-3-26,5-9; 1,048, не более — KADAMM КНВ-7-18-5; 1,052, не более — KADAMM КНВ-K-40-9
КСВН переходов1,08, не более — KADAMM КНВ-3-26,5-9; 1,06, не более — KADAMM КНВ-7-18-5; 1,12, не более — KADAMM КНВ-K-40-9
Отклонение фазы меры ХХ±1,5°, не более — KADAMM КНВ-3-26,5-9; ±1°, не более — KADAMM КНВ-7-18-5; ±6°, не более — KADAMM КНВ-K-40-9
Отклонение фазы меры КЗ±1,5°, не более — KADAMM КНВ-3-26,5-9; ±1°, не более — KADAMM КНВ-7-18-5; ±4,5°, не более — KADAMM КНВ-K-40-9
Набор: переходыN (вилка) – 7 мм, N (розетка) – 7 мм — KADAMM КНВ-7-18-5
Момент затяжки, Н·м1,35 — KADAMM КНВ-7-18-5

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцДиапазон, в котором меры описаны коэффициентами модели. В серии: 0–67 ГГц.
СоединительТип соединителя мер — под порты анализатора и измеряемые объекты. В серии: по таблице исполнений (вариантов: 7).
Количество в набореЧисло предметов в комплекте. В серии: 1–10.
Набор: Open MМера холостого хода — вилка или розетка. В серии: √; ×; √ (бесполый).
Набор: Short MМера короткого замыкания — вилка или розетка. В серии: √; ×; √ (бесполый).
Набор: Termination MСогласованная нагрузка — вилка или розетка. В серии: √; ×; √ (бесполый).
Набор: тарированный ключТарированный ключ для затяжки соединителей с нормированным моментом. В серии: √; ×.

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 67 ГГц.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выберите набор под тип и пол соединителей измерительных портов и под верхнюю частоту измерений.

  1. Тип соединителя — по портам анализатора и измеряемым объектам.
  2. Диапазон — не уже диапазона измерений.
  3. Состав — полный набор или отдельные меры для пополнения.
  4. Наличие мер обоих полов и переходов — по схеме измерения.
  5. Тарированный ключ — для воспроизводимой затяжки соединителей.

Монтаж и эксплуатация

Меры подключают тарированным ключом с нормированным моментом, вращая гайку соединителя, а не корпус меры. Контактные поверхности очищают перед калибровкой; меры хранят в футляре с колпачками.

Применение

Калибровка анализаторов цепей, измерения S-параметров, сканеры ближнего поля, измерения на пластинах.

ЛабораторииКалибровка ВАЦ перед измерением S-параметров.
Производство СВЧ-изделийПриёмосдаточный контроль.
МетрологияПоддержание точности измерительных комплексов.

Комплект поставки

Комплект поставки модели серии KADAMM КНВ: калибровочный набор или мера, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM КНВ — N, 3,5 мм, 2,92 мм, 1,85 мм, 2,4 мм
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Калибровочные наборы для ВАЦВсе модели раздела

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Чтобы исключить погрешности портов, кабелей и переходов из результатов измерений.

Переход вносит свою погрешность; лучше калибровать мерами того же соединителя, что и объект.

Момент затяжки влияет на отражение соединения и на износ.

Да, в серии есть одиночные меры для пополнения наборов.

Серия KADAMM КНВ перекрывает до 67 ГГц: KADAMM КНВ-V-67-10 — 0–67; KADAMM КНВ-2-50-10 — 0,1–50; KADAMM КНВ-K-40-1-10 — 0–40; KADAMM КНВ-K-40-1-3M — 0–40; KADAMM КНВ-K-40-1-3F — 0–40; KADAMM КНВ-K-40-1-6 — 0–40; KADAMM КНВ-M-40-1-1 — 0–40; KADAMM КНВ-F-40-1-1 — 0–40; ещё 133 в таблице исполнений.

Соединители серии KADAMM КНВ — N, 3,5 мм, 2,92 мм, 1,85 мм, 2,4 мм; по моделям: KADAMM КНВ-V-67-10 — 1,85 мм; KADAMM КНВ-2-50-10 — 2,4 мм; KADAMM КНВ-K-40-1-10 — 2,92 мм; KADAMM КНВ-K-40-1-3M — 2,92 мм; KADAMM КНВ-K-40-1-3F — 2,92 мм; KADAMM КНВ-K-40-1-6 — 2,92 мм; ещё 135 в таблице исполнений.

КАДАММ — калибровочные наборы для вац: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM КНВ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM КНВ могут уточняться без уведомления.

Поставляем Калибровочные наборы для ВАЦ KADAMM КНВ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

1 статья

Калибровочный набор для векторного анализатора цепей: что в нём и как выбрать

Калибровка переносит плоскость отсчёта анализатора на конец кабеля и убирает из результата собственные отражения тракта. Для этого нужны меры с известными характеристиками: холостой ход, короткое замыкание…

Калибровочные наборы для ВАЦ KADAMM КНВ
0 ₽
Цена по запросу
Добавить в корзину
Похожие товары:
Код: 4935125

Калибровочные наборы волноводные для ВАЦ KADAMM КНВ-В

KADAMM
0 ₽ Цена по запросу
шт
Просмотренные товары:
Код: 4934081

Калибровочные наборы для ВАЦ KADAMM КНВ

KADAMM
0 ₽ Цена по запросу
шт
