Калибровочные наборы для Н-образных (двухгребневых) волноводов: 13 моделей в диапазоне 840 МГц – 40 ГГц. Калибровочные наборы для двухгребневых волноводов и ВАЦ.
Серия KADAMM КНВ-ВН — 13 моделей в диапазоне 840 МГц – 40 ГГц, соединители N, SMA. Модели различаются: частоты, материал, покрытие, волновод.
Калибровочный набор для Н-образного (двухгребневого) волновода калибрует векторный анализатор цепей в плоскости фланца двухгребневого волновода. Такие волноводы работают в широкой полосе частот, поэтому и набор перекрывает широкий диапазон: переходы соединяют порты анализатора с волноводом, меры задают опорные состояния.
В серии KADAMM КНВ-ВН — 13 моделей; диапазон, соединитель, фланец и материал каждого набора — в таблице.
| Артикул | Частоты, ГГц | Соединитель | Материал | Покрытие | Волновод |
|---|---|---|---|---|---|
| KADAMM КНВ-ВН-WRD1100-2,92(р) | 11-26,5 | 2,92 (розетка) | медь | серебрение | WRD1100 |
| KADAMM КНВ-ВН-WRD150-N(р) | 1,5-3,6 | N (розетка) | алюминий | хроматирование | WRD150 |
| KADAMM КНВ-ВН-WRD1800-2,92(р) | 18-40 | 2,92 (розетка) | медь | серебрение | WRD1800 |
| KADAMM КНВ-ВН-WRD200-N(р) | 2-4,8 | N (розетка) | алюминий | хроматирование | WRD200 |
| KADAMM КНВ-ВН-WRD250-N(р) | 2,6-7,8 | N (розетка) | алюминий | хроматирование | WRD250 |
| KADAMM КНВ-ВН-WRD350-N(р) | 3,5-8,2 | N (розетка) | алюминий | хроматирование | WRD350 |
| KADAMM КНВ-ВН-WRD475-N(р) | 4,75-11 | N (розетка) | медь | серебрение | WRD475 |
| KADAMM КНВ-ВН-WRD500-SMA(р) | 5-18 | SMA (розетка) | медь | серебрение | WRD500 |
| KADAMM КНВ-ВН-WRD580-SMA(р) | 5,8-16 | SMA (розетка) | медь | серебрение | WRD580 |
| KADAMM КНВ-ВН-WRD650-SMA(р) | 6,5-18 | SMA (розетка) | медь | серебрение | WRD650 |
| KADAMM КНВ-ВН-WRD700-SMA(р) | 7-18,5 | SMA (розетка) | медь | серебрение | WRD700 |
| KADAMM КНВ-ВН-WRD750-SMA(р) | 7,5-18 | SMA (розетка) | медь | серебрение | WRD750 |
| KADAMM КНВ-ВН-WRD84-N(р) | 0,84-2 | N (розетка) | алюминий | хроматирование | WRD84 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Фланец | FP |
Выберите набор по сечению двухгребневого волновода измеряемого устройства и по соединителю портов анализатора.
Серия KADAMM КНВ-ВН (840 МГц – 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): калибровка ВАЦ; антенные измерения; лаборатории ЭМС.

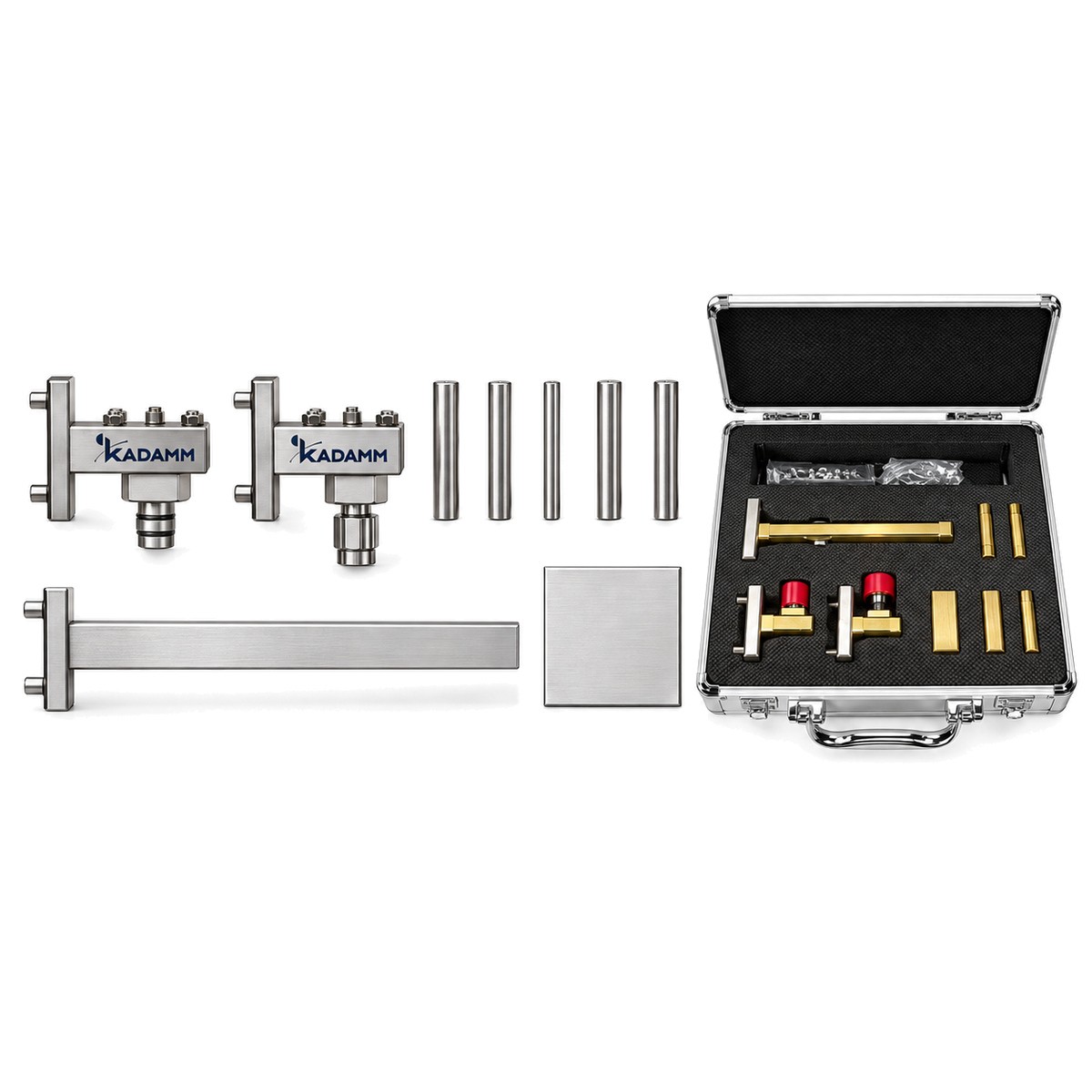

Комплект поставки модели серии KADAMM КНВ-ВН: калибровочный набор, паспорт изделия.
Серия KADAMM КНВ-ВН перекрывает 840 МГц – 40 ГГц: KADAMM КНВ-ВН-WRD84-N(р) — 0,84-2; KADAMM КНВ-ВН-WRD150-N(р) — 1,5-3,6; KADAMM КНВ-ВН-WRD200-N(р) — 2-4,8; KADAMM КНВ-ВН-WRD250-N(р) — 2,6-7,8; KADAMM КНВ-ВН-WRD350-N(р) — 3,5-8,2; KADAMM КНВ-ВН-WRD475-N(р) — 4,75-11; KADAMM КНВ-ВН-WRD500-SMA(р) — 5-18; KADAMM КНВ-ВН-WRD580-SMA(р) — 5,8-16; ещё 5 в таблице исполнений.
Соединители серии KADAMM КНВ-ВН — N, SMA; по моделям: KADAMM КНВ-ВН-WRD84-N(р) — N (розетка); KADAMM КНВ-ВН-WRD150-N(р) — N (розетка); KADAMM КНВ-ВН-WRD200-N(р) — N (розетка); KADAMM КНВ-ВН-WRD250-N(р) — N (розетка); KADAMM КНВ-ВН-WRD350-N(р) — N (розетка); KADAMM КНВ-ВН-WRD475-N(р) — N (розетка); ещё 7 в таблице исполнений.
У всех 13 моделей серии KADAMM КНВ-ВН: Фланец — FP.
Чтобы калибровать анализатор в плоскости фланца двухгребневого волновода и измерять устройства с таким входом.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM КНВ-ВН — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM КНВ-ВН могут уточняться без уведомления.
Поставляем Калибровочные наборы для Н-образных (двухгребневых) волноводов KADAMM КНВ-ВН под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Калибровка переносит плоскость отсчёта анализатора на конец кабеля и убирает из результата собственные отражения тракта. Для этого нужны меры с известными характеристиками: холостой ход, короткое замыкание…
