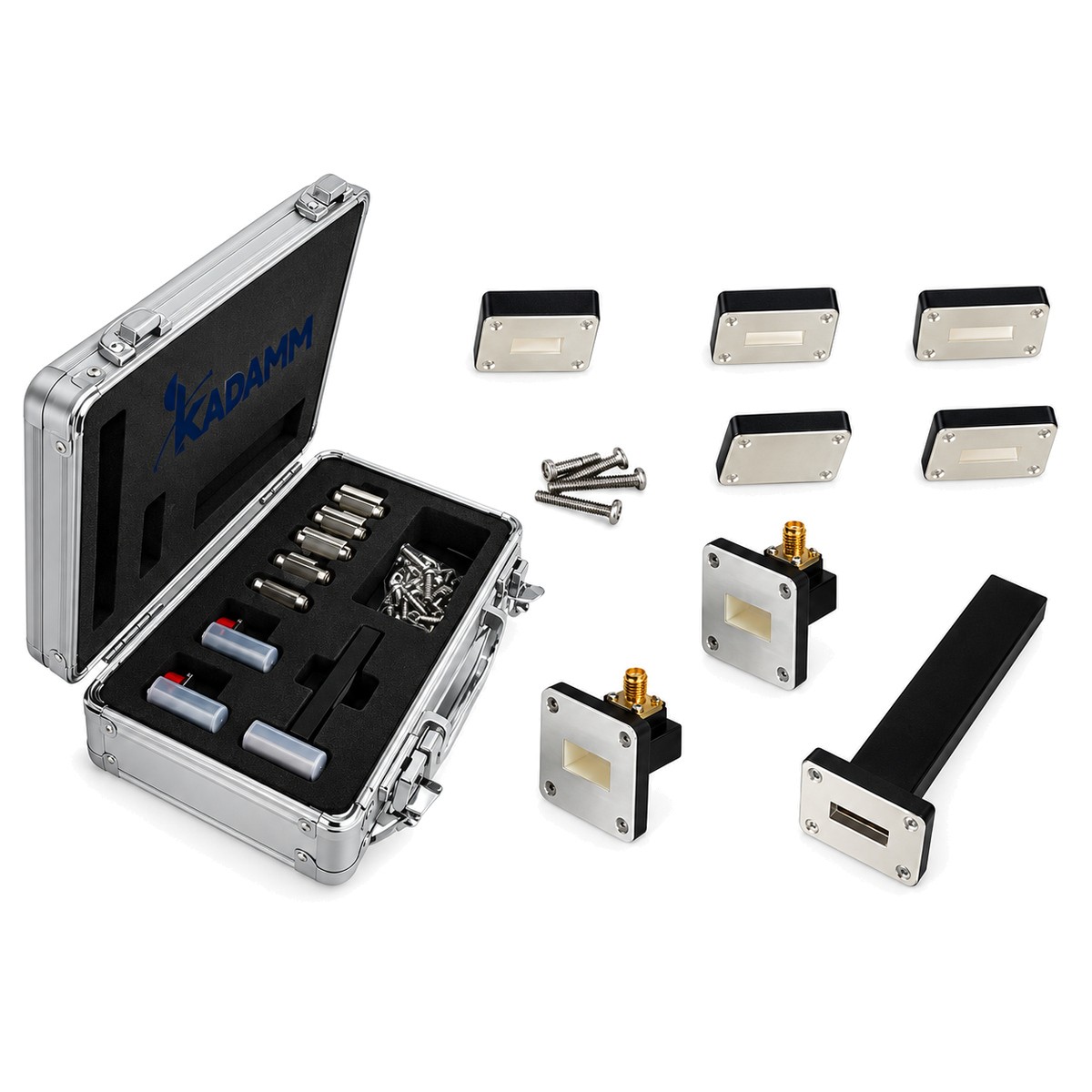

Калибровочные наборы волноводные для ВАЦ: 23 модели в диапазоне 750 МГц – 112 ГГц. Волноводные калибровочные наборы для векторных анализаторов цепей.
Серия KADAMM КНВ-В — 23 модели в диапазоне 750 МГц – 112 ГГц, соединители N, SMA. Модели различаются: частоты, фланец, материал, покрытие, волновод.
Волноводный калибровочный набор (набор калибровочных мер) нужен, чтобы калибровать векторный анализатор цепей (ВАЦ) в плоскости волноводного фланца: коаксиально-волноводные переходы соединяют порты анализатора с волноводом, а меры короткого замыкания, смещённого короткого замыкания и согласованная нагрузка задают опорные состояния. После калибровки анализатор исключает погрешности переходов и измеряет S-параметры волноводных устройств.
Набор подбирают под типоразмер волновода: один набор перекрывает полный диапазон своего сечения. В серии KADAMM КНВ-В — 23 модели; диапазон, соединитель порта анализатора, фланец и материал — в таблице.
| Артикул | Частоты, ГГц | Соединитель | Фланец | Материал | Покрытие | Волновод |
|---|---|---|---|---|---|---|
| KADAMM КНВ-В-WR10-1,0(р) | 73,8-112 | 1,0 (розетка) | FUGP | медь | золочение | WR10 |
| KADAMM КНВ-В-WR112-N(р) | 6,57-9,99 | N (розетка) | FBP | медь | серебрение | WR112 |
| KADAMM КНВ-В-WR12-1,0(р) | 60,5-91,9 | 1,0 (розетка) | FUGP | медь | золочение | WR12 |
| KADAMM КНВ-В-WR137-N(р) | 5,38-8,17 | N (розетка) | FDP | медь | серебрение | WR137 |
| KADAMM КНВ-В-WR15-1,85(р) | 49,8-75,8 | 1,85 (розетка) | FUGP | медь | золочение | WR15 |
| KADAMM КНВ-В-WR159-N(р) | 4,64-7,05 | N (розетка) | FDP | алюминий | хроматирование | WR159 |
| KADAMM КНВ-В-WR187-N(р) | 3,94-5,99 | N (розетка) | FDP | алюминий | хроматирование | WR187 |
| KADAMM КНВ-В-WR22-2,4(р) | 32,9-50,1 | 2,4 (розетка) | FUGP | медь | золочение | WR22 |
| KADAMM КНВ-В-WR229-N(р) | 3,22-4,90 | N (розетка) | FDP | алюминий | хроматирование | WR229 |
| KADAMM КНВ-В-WR28-2,92(р) | 26,5-40,0 | 2,92 (розетка) | FBP | медь | серебрение | WR28 |
| KADAMM КНВ-В-WR284-N(р) | 2,60-3,95 | N (розетка) | FDP | алюминий | хроматирование | WR284 |
| KADAMM КНВ-В-WR34-2,92(р) | 21,7-33,0 | 2,92 (розетка) | FBP | медь | серебрение | WR34 |
| KADAMM КНВ-В-WR340-N(р) | 2,17-3,30 | N (розетка) | FDP | алюминий | хроматирование | WR340 |
| KADAMM КНВ-В-WR42-2,92(р) | 17,6-26,7 | 2,92 (розетка) | FBP | медь | серебрение | WR42 |
| KADAMM КНВ-В-WR430-N(р) | 1,72-2,61 | N (розетка) | FDP | алюминий | хроматирование | WR430 |
| KADAMM КНВ-В-WR51-SMA(р) | 14,5-22,0 | SMA (розетка) | FBP | медь | серебрение | WR51 |
| KADAMM КНВ-В-WR510-N(р) | 1,45-2,20 | N (розетка) | FDP | алюминий | хроматирование | WR510 |
| KADAMM КНВ-В-WR62-SMA(р) | 11,9-18,0 | SMA (розетка) | FBP | медь | серебрение | WR62 |
| KADAMM КНВ-В-WR650-N(р) | 1,13-1,73 | N (розетка) | FDP | алюминий | хроматирование | WR650 |
| KADAMM КНВ-В-WR75-N(р) | 9,84-15,0 | N (розетка) | FBP | медь | серебрение | WR75 |
| KADAMM КНВ-В-WR770-N(р) | 0,96-1,46 | N (розетка) | FDP | алюминий | хроматирование | WR770 |
| KADAMM КНВ-В-WR90-N(р) | 8,20-12,4 | N (розетка) | FBP | медь | серебрение | WR90 |
| KADAMM КНВ-В-WR975-N(р) | 0,75-1,15 | N (розетка) | FDP | алюминий | хроматирование | WR975 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выберите набор по типоразмеру волновода измеряемого устройства, затем проверьте соединитель под порты вашего анализатора. Состав набора и совместимость с моделью анализатора — уточняйте у менеджера.
Серия KADAMM КНВ-В (750 МГц – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): калибровка ВАЦ; измерение волноводных устройств; метрологические лаборатории.
Комплект поставки модели серии KADAMM КНВ-В: калибровочный набор, паспорт изделия.
Серия KADAMM КНВ-В перекрывает 750 МГц – 112 ГГц: KADAMM КНВ-В-WR975-N(р) — 0,75-1,15; KADAMM КНВ-В-WR770-N(р) — 0,96-1,46; KADAMM КНВ-В-WR650-N(р) — 1,13-1,73; KADAMM КНВ-В-WR510-N(р) — 1,45-2,20; KADAMM КНВ-В-WR430-N(р) — 1,72-2,61; KADAMM КНВ-В-WR340-N(р) — 2,17-3,30; KADAMM КНВ-В-WR284-N(р) — 2,60-3,95; KADAMM КНВ-В-WR229-N(р) — 3,22-4,90; ещё 15 в таблице исполнений.
Соединители серии KADAMM КНВ-В — N, SMA; по моделям: KADAMM КНВ-В-WR975-N(р) — N (розетка); KADAMM КНВ-В-WR770-N(р) — N (розетка); KADAMM КНВ-В-WR650-N(р) — N (розетка); KADAMM КНВ-В-WR510-N(р) — N (розетка); KADAMM КНВ-В-WR430-N(р) — N (розетка); KADAMM КНВ-В-WR340-N(р) — N (розетка); ещё 17 в таблице исполнений.
Коаксиальный набор калибрует анализатор на разъёме, волноводный — в плоскости фланца волновода, вместе с переходами.
Набор того же типоразмера, что и волновод измеряемого устройства.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM КНВ-В — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM КНВ-В могут уточняться без уведомления.
Поставляем Калибровочные наборы волноводные для ВАЦ KADAMM КНВ-В под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Калибровка переносит плоскость отсчёта анализатора на конец кабеля и убирает из результата собственные отражения тракта. Для этого нужны меры с известными характеристиками: холостой ход, короткое замыкание…
