Герметизация разъёмов: что происходит, если пропустить этот шаг Герметизация разъёмов: что происходит, если пропустить этот шаг

Руководство инженера · Защита соединений

Герметизация разъёмов: что происходит, если пропустить этот шаг

Разъём без герметизации на уличном объекте — это отложенная авария. Через год КСВ начнёт расти, через три придётся менять кабель. Рассказываем, как сделать правильно раз и навсегда.

Коаксиальный кабель — не герметичная труба. Между внешним проводником и оболочкой есть зазоры, по которым вода движется капиллярным путём, и даже правильно затянутый разъём не закрывает этот путь полностью. Первый дождь, первый конденсат при перепаде температур начинают разрушительную работу, которую через несколько лет видно по растущему КСВ и коррозии.

В статье — что именно происходит с незагерметизированным разъёмом во времени, правильная технология намотки лент, требования к взрывозащищённым соединителям для Ex-зон, заземление фидера и нормативная база с готовыми решениями под объект.

Содержание

  1. 1.Что происходит без герметизации
  2. 2.Как влага разрушает разъём
  3. 3.Правильная герметизация: шаг за шагом
  4. 4.Взрывозащищённые соединители
  5. 5.Заземление фидерного кабеля
  6. 6.Защита соединений в каталоге
  7. 7.Чек-лист защиты соединений
  8. 8.Часто задаваемые вопросы (FAQ)
  9. 9.Нормативная база
  10. 10.Разделы каталога

1. Что происходит с незагерметизированным разъёмом

Деградация идёт незаметно: первый год разъём «выглядит нормально», но влага уже работает под намоткой. К третьему году дело доходит до замены кабельного пролёта — затраты в десятки раз выше стоимости герметизации.

0 Монтаж. КСВ в норме. 6 мес Первый конденсат. Влага под оплёткой. 1 год КСВ +0,05–0,1. Начало коррозии. 2 года Коррозия растёт. КСВ +0,2 от нормы. 3 года Замена пролёта. Затраты ×50–100. Состояние тракта: норма отказ

Хронология деградации незагерметизированного уличного разъёма: от нормального КСВ при монтаже до замены кабельного пролёта через три года.

Экономика вопроса очевидна при сравнении стоимости герметизации с ценой устранения последствий:

Комплект 221213 ~1 900 ₽ Новый разъём ~5 000 ₽ Замена пролёта 50–150 тыс. ₽

Сравнение затрат: герметизация против аварийного ремонта. Стоимость комплекта несопоставима с заменой кабельного пролёта, к которой приводит её отсутствие.

2. Как влага разрушает разъём

Даже правильно затянутый разъём не закрывает капиллярный путь влаги полностью. Ускоряют процесс три фактора. Термоциклирование: разъём «дышит» при перепаде температур — расширяется и сжимается, засасывая влагу внутрь. Высота объекта: ветровая нагрузка создаёт микровибрации, постепенно расшатывающие контакт. Промышленная атмосфера: агрессивные примеси ускоряют коррозию многократно.

Физика процесса: медь и алюминий (основные материалы разъёмов и кабелей) образуют гальваническую пару в присутствии влаги. Скорость коррозии на стыке разнородных металлов в десятки раз выше, чем у однородных, а коаксиальный разъём — это всегда стык как минимум двух металлов.

3. Правильная герметизация: шаг за шагом

Стандарт CommScope — самовулканизирующаяся лента + UV-ПВХ-лента + хомут. Три компонента, каждый со своей ролью. Порядок слоёв и направление намотки критичны.

Слои герметизации (в разрезе) UV-ПВХ-лента ×2 слоя Защита SV-слоя от ультрафиолета и механики Самовулканизирующаяся лента ×3 слоя Монолитный герметик, сплавляется сам с собой Корпус разъёма Затяжка моментом до начала намотки Внешний проводник кабеля Диэлектрик Центральный проводник Намотка только снизу вверх — от кабеля к разъёму. Нахлёст 50%, растяжение ленты 200%, хомут у нижнего края.

Порядок слоёв от кабеля наружу: затянутый разъём, три слоя самовулканизирующейся ленты (монолитный герметик), два слоя UV-ПВХ-ленты (защита от солнца), хомут у нижнего края.

1
Затяжка разъёма с правильным моментом
N — 25 Н·м, 7/16 DIN — 30 Н·м, 4.3-10 — 3,5 Н·м (динамометрический ключ обязателен). Не начинайте герметизацию на незатянутом разъёме: после намотки доступ к гайке будет закрыт.
2
Три слоя самовулканизирующейся ленты
Намотка снизу вверх — от кабеля к разъёму. Нахлёст 50%, растяжение ленты 200% при намотке. Лента при растяжении сплавляется сама с собой в монолит — это и есть защита. Намотка сверху вниз создаёт козырёк и заводит воду внутрь.
3
Два слоя UV-ПВХ-ленты поверх
Также снизу вверх. ПВХ-лента защищает самовулканизирующийся слой от ультрафиолета (без неё деградирует за 1–2 сезона) и механических повреждений. UV-стойкая лента — ключевое требование для уличного применения.
4
Хомут у нижнего края намотки
Пластиковый стяжной хомут фиксирует ленту у нижнего края, исключая «отдирание» под ветровой нагрузкой. Металлические хомуты не использовать — они прорезают ленту при вибрации.
Самая частая ошибка: намотка ленты сверху вниз. Выглядит логично, но создаёт козырёк, который при дожде заводит воду под намотку. Всегда — снизу вверх, от кабеля к разъёму.

4. Взрывозащищённые соединители: требования и выбор

На нефтехимических, горнодобывающих и газоперерабатывающих объектах соединитель — часть системы безопасности. Недостаточно выбрать «прочный» разъём: нужен сертифицированный по конкретной группе взрывоопасности и классу зоны.

МаркировкаИсполнениеКласс зоныГруппа газов
1Ex d IIC GbВзрывонепроницаемая оболочкаЗоны 0, 1, 2IIC (водород, ацетилен)
2Ex e II GcПовышенная надёжностьТолько зона 2IIA, IIB, IIC
Ex d IIBВзрывонепроницаемая оболочкаЗоны 0, 1, 2IIB (этилен, водород)

Han 32B · Ex d/e · HARTING 09300320301-S

Кожух 32B для панельных разъёмов Han B. Двойная защёлка. Силовые и сигнальные цепи в зонах 1 и 2 по ATEX/IECEx. Применяется в установках нефтехимии.

РГМ-16-250-4 / ВГМ-16-250-4 · 1Ex d IIC

Отечественный взрывозащищённый штепсельный разъём, исполнение 1Ex d IIC. Горнодобывающая и нефтяная промышленность. Вилка + розетка в комплекте.

Raychem REDUCER-M25/20-РА · Ex e

Полиамидная переходная втулка М25→М20 для кабельных вводов Ex e. PA66, до +100°C. При несоответствии диаметров ввода и кабеля — без нарушения сертификации.

Raychem REDUCER-M40/32-EEXE · EEx e II

Латунная переходная втулка М40→М32 для крупных кабелей. Маркировка EEx e II, зоны 1 и 2. Для щитового оборудования на объектах нефтегаза.

Критично для Ex-зон: соединитель 2Ex e II применим только в зоне 2. В зоне 0 или 1 — только 1Ex d (взрывонепроницаемая оболочка). Нарушение этого правила — не просто несоблюдение нормативов, это прямая угроза взрыва. Маркировка на корпусе соединителя не является предметом компромисса.

5. Заземление фидерного кабеля

Заземление фидера часто путают с молниезащитой или просто игнорируют. Незаземлённый фидерный кабель накапливает статический потенциал и является «антенной» для грозового импульса.

Правила заземления фидера: у основания мачты (обязательно), у точки входа в здание (обязательно), через каждые 20–25 метров трассы. Это не рекомендация, а требование молниезащиты для объектов I–III категории.

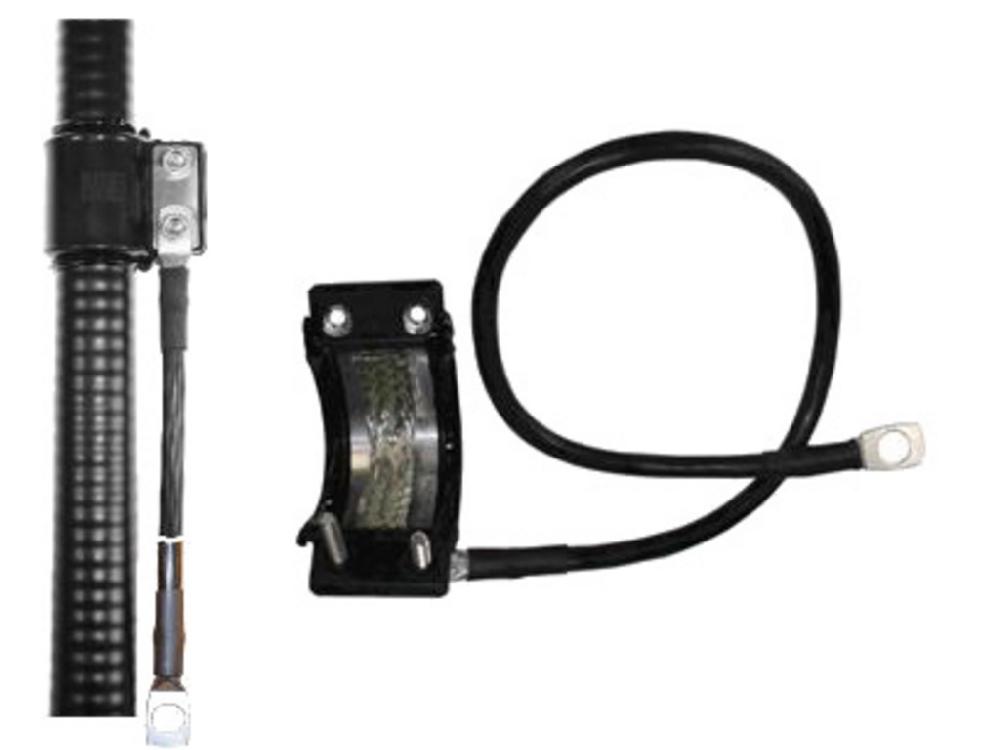

Комплекты заземления RFS (GKSPEED20-12P для ½″, GKSPEED20-78P для 7/8″) включают медный хомут с резьбовым зажимом, заземляющий проводник и крепёж. Монтируются без демонтажа кабеля — хомут накидывается поверх оболочки и затягивается.

6. Защита соединений в каталоге

Готовые решения с артикулами под герметизацию, заземление фидера и кабельные вводы Ex-исполнения.

7. Чек-лист защиты соединений на объекте

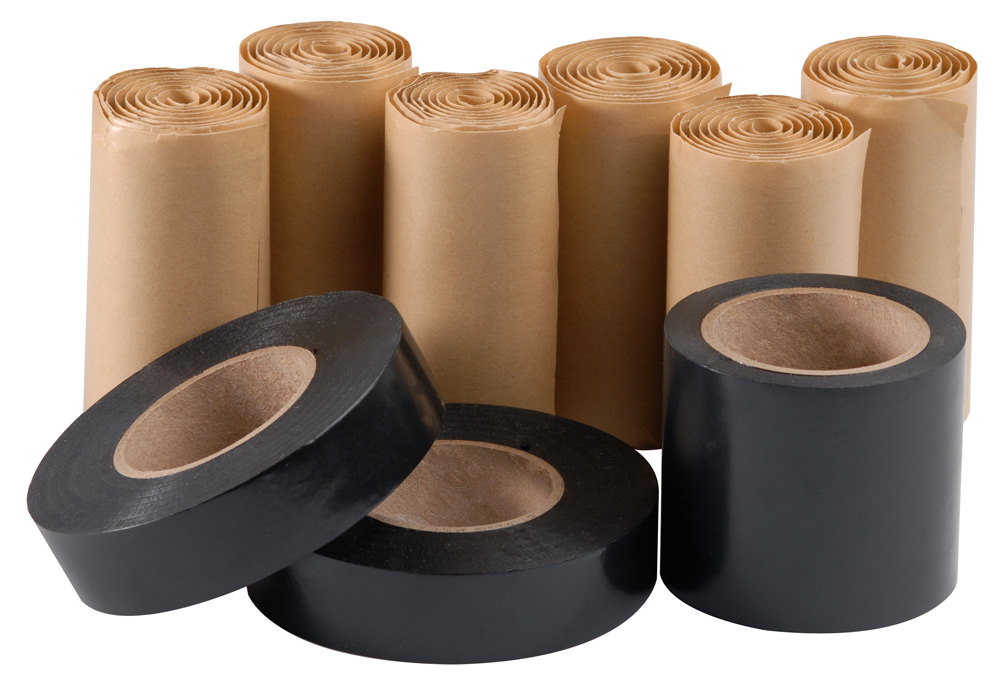

✓Каждое уличное соединение — герметизировать комплектом CommScope 221213.
✓Намотка ленты только снизу вверх, нахлёст 50%, растяжение 200%.
✓Для Ex-зон — только соединители с подтверждённой ATEX/IECEx маркировкой.
✓Проверить соответствие маркировки зоне — Ex d для зон 0/1, Ex e только для зоны 2.
✓Переходные втулки кабельных вводов — только сертифицированные под соответствующий класс.
✓Заземлить фидер у основания мачты и у входа в здание.
✓Установить комплекты заземления фидера каждые 20–25 м трассы.

8. Часто задаваемые вопросы (FAQ)

Почему самовулканизирующаяся лента лучше обычного скотча?
Обычный скотч и ПВХ-изолента имеют клеевой слой, который со временем деградирует: теряет адгезию при низких температурах, «течёт» при высоких, поглощает воду. Через 1–2 года слой отслаивается, и защита исчезает. Самовулканизирующаяся лента не имеет клея: при намотке с растяжением она химически сплавляется сама с собой в единый монолитный герметик без слоёв и границ, диапазон работы −55…+130°C. Поэтому CommScope включает оба типа ленты — SV для монолитной герметизации, ПВХ для защиты SV-слоя от UV и механики.
Нужна ли герметизация на разъёмах в антенном боксе на крыше?
Зависит от исполнения бокса. Если бокс имеет степень защиты IP65 и выше, плотно закрыт и осматривается регулярно — внутренние разъёмы можно не герметизировать, но кабельные вводы в бокс должны быть загерметизированы снаружи. На практике любой разъём, до которого попадает дождь, роса или конденсат, герметизируется. Кровля — всегда зона риска.
Что такое уравнивание потенциалов и зачем оно нужно?
Уравнивание потенциалов — соединение всех металлических частей и систем заземления здания в единую цепь. Если мачта, грозоразрядник, шкаф оборудования и корпус RRU имеют разные потенциалы «земли», при грозовом импульсе между ними возникает разность напряжений, пробивающая оборудование. Правильно: все точки заземления — к единой шине уравнивания потенциалов, шина — к контуру заземления здания. Это требование ПУЭ гл. 1.7 и ГОСТ Р МЭК 60364.
Можно ли использовать обычные соединители Han в Ex-зоне, если они «герметичные» и IP67?
Нет. IP-класс и взрывозащита — независимые характеристики. IP67 означает защиту от проникновения воды и пыли и не имеет отношения к искробезопасности и взрывонепроницаемости. Взрывозащищённое исполнение требует сертификации по ATEX (Европа) или ТР ТС 012/2011 (ЕАЭС) и соответствующей маркировки на корпусе. «Герметичный» или «промышленный» соединитель без Ex-маркировки в Ex-зону ставить нельзя — это нарушение требований промышленной безопасности.
Как часто нужно осматривать и переделывать герметизацию?
При правильном выполнении (CommScope 221213, по инструкции) срок службы герметизации — 10–15 лет. Осмотр рекомендуется при каждом плановом ТО объекта (обычно раз в год) и после любого аварийного выезда. Признаки, требующие переделки: трещины или расслоение ПВХ-ленты; SV-слой потерял эластичность и крошится; следы ржавчины или влаги под намоткой; намотка сдвинулась под ветровой нагрузкой.

9. Нормативная база для защиты соединений

ГОСТ Р МЭК 60079-0

Взрывозащищённое оборудование. Общие требования. Классификация зон, групп газов и температурных классов.

ГОСТ Р МЭК 60079-1

Исполнение «d» — взрывонепроницаемая оболочка. Требования к соединителям 1Ex d, применяются в зонах 0, 1, 2.

ГОСТ Р МЭК 60079-7

Исполнение «e» — повышенная надёжность. Требования к соединителям 2Ex e, применяются только в зоне 2.

СО 153-34.21.122-2003

Молниезащита зданий и сооружений. Категории I–IV объектов, требования к заземлению фидеров и антенных мачт.
